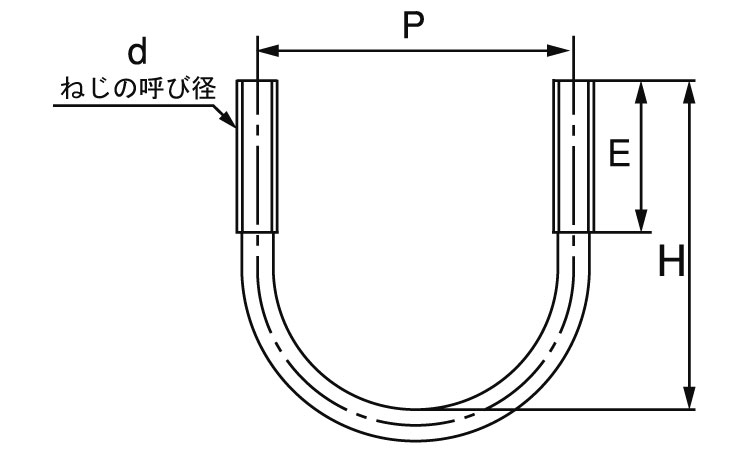

Ｕボルト（鋼管用（輸入品ウィットは、U字形のボルト本体で一般鋼管を抱え込み、両端のねじ部を利用して支持材などへ固定する鋼管用Uボルトです。輸入品で、ねじ部にはウィットねじを採用しています。

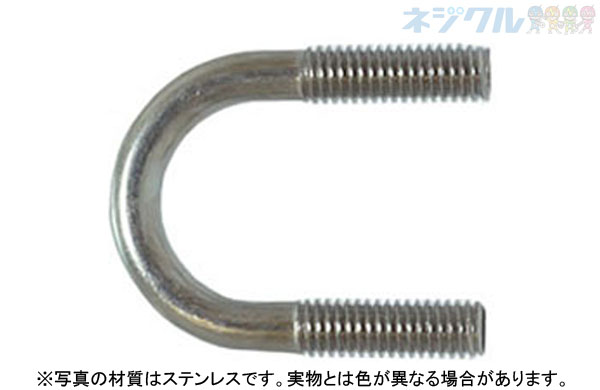

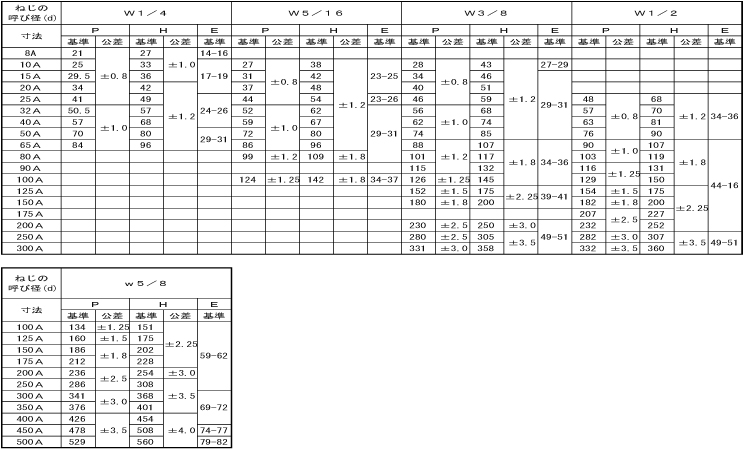

ラインナップのねじ径は1/4、5/16、3/8、1/2の4種類です。鋼管呼びとの組み合わせは実質29サイズで、1/4は10A～50Aの7サイズ、5/16は15A～40Aの5サイズ、3/8は10A～150Aの11サイズ、1/2は65A～200Aの6サイズがあります。材質は鉄、ステンレスで、鉄はﾕﾆｸﾛ(銀)、ステンレスは生地の取り扱いがあります。

サイズ表記の「A」は一般鋼管の呼び径を表します。例えば「3/8×15A」であれば、3/8がUボルトのねじ径、15Aが固定対象となる一般鋼管の呼びを示します。A呼称はUボルト自体の長さではありません。一般鋼管の15Aは管外径21.7mmです。選定時はねじ径だけでなく、固定する鋼管のA呼称・管外径を確認することが重要です。

ウィットねじはインチ系ねじの一つで、一般的なねじ山角度は55度です。メートルねじやUNCなどとはねじ山形状や寸法体系が異なります。ナットなどを組み合わせる場合は、相手側もウィットねじであることを確認してください。

ウィットねじはインチ系のねじ体系で、一般的なねじ山角度は55度です。JIS・ISOで一般的なメートルねじや、ねじ山角度60度のユニファイねじとは、ねじ山形状や寸法体系が異なります。

また、鋼管用Uボルトの選定ではねじ規格だけでなく、固定する鋼管のA呼称と実際の管外径を確認する必要があります。規格指定がある用途では個別仕様を確認してください。

Ｕボルト（鋼管用（輸入品ウィットは、U字形の本体で一般鋼管を抱え込み、両端のウィットねじを利用して支持材などへ固定する輸入品の鋼管用Uボルトです。
