フランジボルト（２種（輸入は、六角形の頭部の下にフランジと呼ばれるつば状の部分を一体化した、輸入品の2種フランジボルトです。頭部とフランジが一体になった構造で、一般的なフランジなし六角ボルトよりも広い座面を確保できます。

本商品のサイズはM6×10mmからM16×80mmまでの実質20サイズです。呼び径はM6、M8、M16の3種類で、M6は5サイズ、M8は5サイズ、M16は10サイズあります。材質はステンレス、表面処理は生地です。

頭部は六角形で、スパナやソケットなどを使用して締め付けます。フランジは頭部の下に広がる円盤状の部分で、締付け荷重を受ける面を広げる役割があります。別体の座金を使用する六角ボルトとは構造が異なるため、設計で指定された締結方法に合わせて選定します。

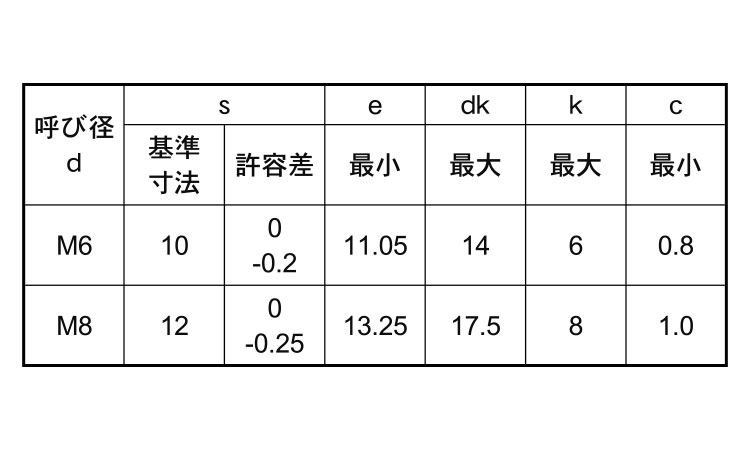

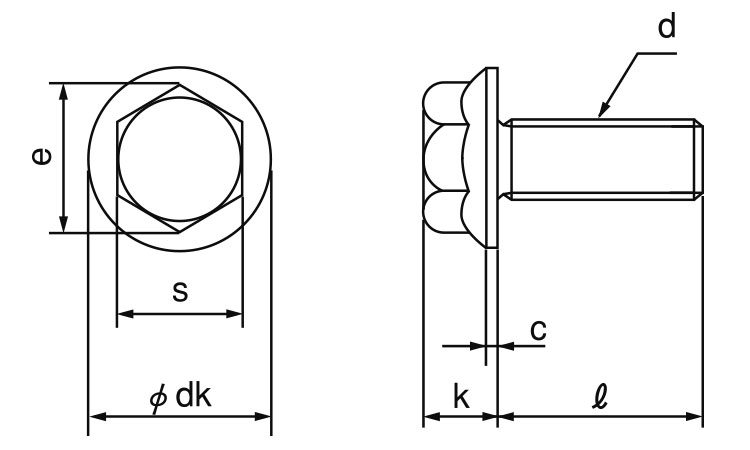

商品名の「2種」はフランジボルトの形状区分です。一般に1種はフランジ上面が平らな形状、2種はフランジ上面がテーパー形状です。本商品は2種に分類されます。頭部高さ、六角頭の二面幅、フランジ径などの具体的な寸法は、製品図面で確認してください。

代表的な使用場面には、機械装置の組立、設備部品の固定、ブラケットの取り付けなどがあります。特に、2種のフランジ形状が指定された締結箇所や、既存設備で同じ形状・寸法のボルトを交換する場合に使用します。

選定時は、呼び径、長さ、ねじピッチ、頭部寸法、フランジ径、材質、表面処理を確認してください。

初心者向けに簡単に言うと、「六角形の頭の下に、上面が斜めになったつば状のフランジが付いているステンレス製のボルト」です。

フランジ付き六角ボルトの形状や寸法については、JIS B 1189「フランジ付き六角ボルト」が参考になります。

JIS B 1189では、フランジ付き六角ボルトの形状や寸法などが規定されています。附属書JAでは、従来の国内仕様として1種と2種の形状区分が扱われています。一般に1種はフランジ上面が平らな形状、2種は上面がテーパー形状です。

JIS B 1189の規格本体には、対応するISO規格に基づくフランジ付き六角ボルトの規定があります。一方、附属書JAでは、対応するISO規格によらない従来の形状・寸法が扱われています。

一般用メートルねじでは、JIS規格やISO規格によって、呼び径、ねじ山形状、ピッチなどの基本的な寸法体系が定められています。相手側のナットやめねじと組み合わせる際は、呼び径とピッチの一致が必要です。

規格指定のある用途では、頭部寸法、フランジ寸法など必要な条件を照合してください。

フランジボルト（２種（輸入は、六角頭の下に一体型フランジを備えた輸入品の2種フランジボルトです。材質はステンレス、表面処理は生地で、機械や設備の部品固定、既存部品の交換・保守などに使用します。
