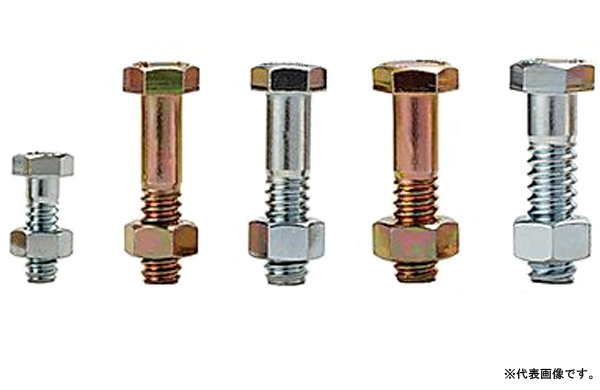

ＨＵＧボルト
画像をクリックして拡大イメージを表示
-
30.0
-
-
サイズ：M16×30～M24×180（実質26サイズ）
材質：鉄
表面処理：ユニクロ（銀）
建築・設備の締結に使用されるボルトです。レンチで締め付ける構造を採用し、部材同士を確実に固定する用途に使用されます。
ねじの種類によるサイズの考え方
建築工事、設備工事、鋼材や金物の締結など、部材をボルト締結する用途で使用されます。

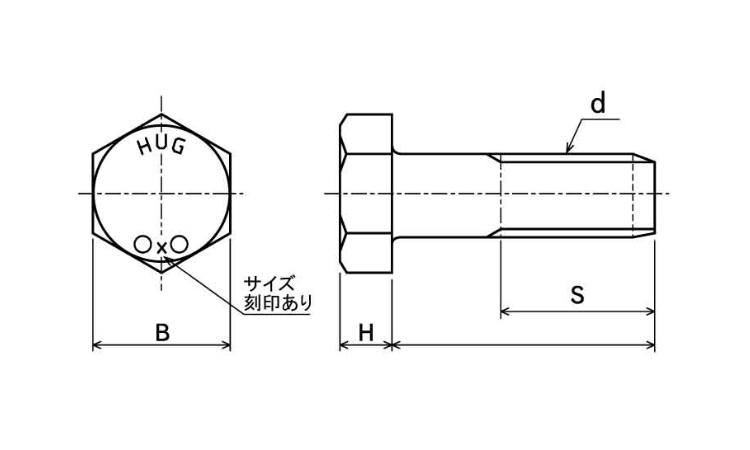

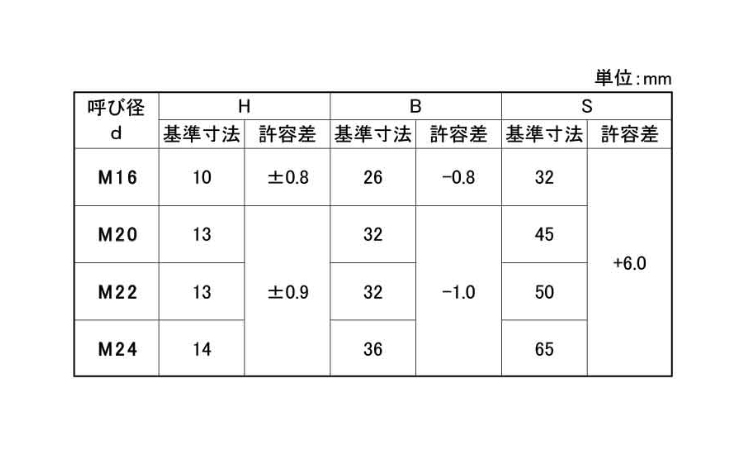

| 呼び径 d | H | B | S | |||
|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | |
| M16 | 10 | ±0.8 | 26 | -0.8 | 32 | +6.0 |
| M20 | 13 | ±0.9 | 32 | -1.0 | 45 | |
| M22 | 13 | 32 | 50 | |||
| M24 | 14 | 36 | 65 | |||
ＨＵＧボルトは、建築・設備工事などで部材を締結するために使用されるボルトです。データでは鉄製で、M16×30からM24×180まで実質26サイズをラインナップし、表面処理はユニクロ（銀）が設定されています。
ボルトは、ナットやねじ加工された相手部材と組み合わせて使用する締結部品です。工具を使用して締め付けることで部材同士を固定でき、必要に応じて分解・再組立が可能な点が特徴です。そのため、建築物、設備機器、鋼構造物など、定期的な保守や交換が想定される箇所でも広く使用されています。
本商品はボルトとして施工するため、締結時には適切な工具を使用し、指定された締付け条件に従って取り付けることが重要です。また、サイズ選定では呼び径だけでなく、部材厚さに適した長さを確認する必要があります。
選定時は、呼び径・長さ・材質・表面処理に加え、相手側のねじ規格や施工条件を確認してください。表面処理はデータではユニクロ（銀）が設定されているため、使用環境に適合することを確認したうえで選定することが重要です。
なべ小ねじは小型部品の締結に用いられる小ねじです。ＨＵＧボルトはボルト・ナットによる締結を目的とした製品です。
皿小ねじは頭部を部材表面と面一にできる構造です。ＨＵＧボルトはボルト頭部が突出する締結方法です。
トラス小ねじは大径で低い頭部を持つ小ねじです。ＨＵＧボルトは建築・設備用途で使用されるボルトです。
六角穴付きボルトは六角レンチで締め付けます。ＨＵＧボルトは頭部外周を工具で保持して締め付けるボルトです。
施工スペースや使用する工具に適した頭部形状を確認します。
相手側のねじ規格と必要な締結長さに適したサイズを選びます。
データでは鉄が設定されています。
データではユニクロ（銀）が設定されています。
建築・設備用途など、使用環境に適したサイズと表面処理を選定してください。
- 建築工事
- 設備工事
- 鋼材・金物の締結
- 機械設備の組立
- 保守・交換作業
- 精密機器の小ねじ用途
- 皿頭による面一仕上げが必要な箇所
- 六角穴付きボルト指定の箇所
- 相手側ねじ規格が一致しない締結部
ＨＵＧボルトは建築・設備用途で使用されるボルトです。JIS規格やISO規格ではボルトの寸法や機械的性質などが定められていますが、データには具体的なJIS規格番号やISO規格番号の記載がありません。そのため、特定の規格番号は記載していません。採用時は図面や施工仕様書で指定される規格や寸法を確認してください。
A1. 建築・設備工事などで部材を締結するために使用されるボルトです。
A2. データではM16×30～M24×180まで、実質26サイズをラインナップしています。
A3. データでは鉄です。
A4. データではユニクロ（銀）が設定されています。
A5. 建築工事、設備工事、鋼材や金物の締結です。
A6. 呼び径、長さ、材質、表面処理、相手側のねじ規格を確認してください。
A7. ボルト締結のため、取り外しや再組立を伴う保守・交換作業にも使用されます。
ＨＵＧボルトは、建築・設備工事で部材を締結するための鉄製ボルトです。データではM16×30～M24×180まで実質26サイズを展開し、表面処理はユニクロ（銀）が設定されています。
通常品に比べて、ねじのピッチ、ねじ山の角度、ねじ先端のリードをすべて大きくしました。
それにより、ボルトとナットの初期勘合から回転がスムースに取れ、
作業性の向上に貢献いたします。しかも、ねじ部に打痕が付きにくい構造であるため、
再使用に適したエコロジーなボルトになっています。
特長
1．大きなねじピッチで作業をスピードアップ
大きなねじピッチは標準品の2倍。半分の回転数で締結できるので、作業スピードを大きく向上させます。
2.打痕の付きにくいねじ構造
ねじ山の角度を90°にし、先端をR形状にすることで、打痕が付きづらく再使用に適した仕様となっています。
3.サイズ表示とメッキ色で、使い勝手を向上
特に使用頻度が高いM20とM22は二面幅を同サイズにし、1本の工具で締め付け作業が行えます。
また、ボルト頭部に呼び径と首下長さを刻印し、サイズでメッキ色を分けることで、識別のしやすさ、使い勝手を向上します。
4.製品検査の実施
製造ロット毎に機械的性質の検査を行っております。(検査成績表の提出可)
5.軸せん断力要求に応えた軸太構造
HugBoltは本締めボルトと同軸経の軸太構造です。
6.リユースプランの適用で廃棄コストを削減し、エコ社会に貢献
打痕のつきにくいねじ構造と当社独自のリユースプランで、回収・再使用を可能にしました。
仕様
強度区分：4.8（ナット強度区分5）
表面処理：ユニクロめっき（M16、M22、M24）
有色クロメート（M20、W22）
ＨＵＧボルト
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ＨＵＧボルト
C00054000160030001 |
鉄 | ﾕﾆｸﾛ(銀) | 16 X 30 |
|
要確認 | なし | 1 | 220円 200円 | |
|
ＨＵＧボルト
C00054000160040001 |
鉄 | ﾕﾆｸﾛ(銀) | 16 X 40 |
|
要確認 | なし | 1 | 238円 217円 | |
|
ＨＵＧボルト
C00054000160050001 |
鉄 | ﾕﾆｸﾛ(銀) | 16 X 50 |
|
あり | なし | 1 | 250円 228円 | |
|
ＨＵＧボルト
C00054000220050001 |
鉄 | ﾕﾆｸﾛ(銀) | 22 X 50 |
|
要確認 | なし | 1 | 485円 441円 | |
|
ＨＵＧボルト
C00054000220060001 |
鉄 | ﾕﾆｸﾛ(銀) | 22 X 60 |
|
要確認 | なし | 1 | 532円 484円 | |
|
ＨＵＧボルト
C00054000220070001 |
鉄 | ﾕﾆｸﾛ(銀) | 22 X 70 |
|
あり | なし | 1 | 570円 519円 | |
|
ＨＵＧボルト
C00054000220080001 |
鉄 | ﾕﾆｸﾛ(銀) | 22 X 80 |
|
要確認 | なし | 1 | 616円 560円 | |
|
ＨＵＧボルト
C00054000220090001 |
鉄 | ﾕﾆｸﾛ(銀) | 22 X 90 |
|
要確認 | なし | 1 | 662円 602円 | |
|
ＨＵＧボルト
C00054000220100001 |
鉄 | ﾕﾆｸﾛ(銀) | 22 X 100 |
|
要確認 | なし | 1 | 702円 639円 | |
|
ＨＵＧボルト
C00054000220110001 |
鉄 | ﾕﾆｸﾛ(銀) | 22 X 110 |
|
要確認 | なし | 1 | 745円 678円 | |
|
ＨＵＧボルト
C00054000220120001 |
鉄 | ﾕﾆｸﾛ(銀) | 22 X 120 |
|
要確認 | なし | 1 | 785円 714円 | |
|
ＨＵＧボルト
C00054000220130001 |
鉄 | ﾕﾆｸﾛ(銀) | 22 X 130 |
|
要確認 | なし | 1 | 825円 750円 | |
|
ＨＵＧボルト
C00054000220140001 |
鉄 | ﾕﾆｸﾛ(銀) | 22 X 140 |
|
要確認 | なし | 1 | 877円 798円 | |
|
ＨＵＧボルト
C00054000240070001 |
鉄 | ﾕﾆｸﾛ(銀) | 24 X 70 |
|
要確認 | なし | 1 | 729円 663円 | |
|
ＨＵＧボルト
C00054000240090001 |
鉄 | ﾕﾆｸﾛ(銀) | 24 X 90 |
|
要確認 | なし | 1 | 827円 752円 | |
|
ＨＵＧボルト
C00054000240110001 |
鉄 | ﾕﾆｸﾛ(銀) | 24 X 110 |
|
要確認 | なし | 1 | 924円 840円 | |
|
ＨＵＧボルト
C00054000240130001 |
鉄 | ﾕﾆｸﾛ(銀) | 24 X 130 |
|
要確認 | なし | 1 | 1,032円 939円 | |
|
ＨＵＧボルト
C00054000240150001 |
鉄 | ﾕﾆｸﾛ(銀) | 24 X 150 |
|
要確認 | なし | 1 | 1,131円 1,029円 | |
|
ＨＵＧボルト
C00054000240180001 |
鉄 | ﾕﾆｸﾛ(銀) | 24 X 180 |
|
要確認 | なし | 1 | 1,287円 1,170円 | |
|
ＨＵＧボルト
C00054000200040002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 20 X 40 |
|
要確認 | なし | 1 | 412円 375円 | |
|
ＨＵＧボルト
C00054000200050002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 20 X 50 |
|
あり | なし | 1 | 436円 397円 | |
|
ＨＵＧボルト
C00054000200060002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 20 X 60 |
|
あり | なし | 1 | 469円 427円 | |
|
ＨＵＧボルト
C00054000200070002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 20 X 70 |
|
あり | なし | 1 | 509円 463円 | |
|
ＨＵＧボルト
C00054000200080002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 20 X 80 |
|
要確認 | なし | 1 | 539円 490円 | |
|
ＨＵＧボルト
C00054000200090002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 20 X 90 |
|
要確認 | なし | 1 | 578円 526円 | |
|
ＨＵＧボルト
C00054000200100002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 20 X 100 |
|
要確認 | なし | 1 | 618円 562円 |
