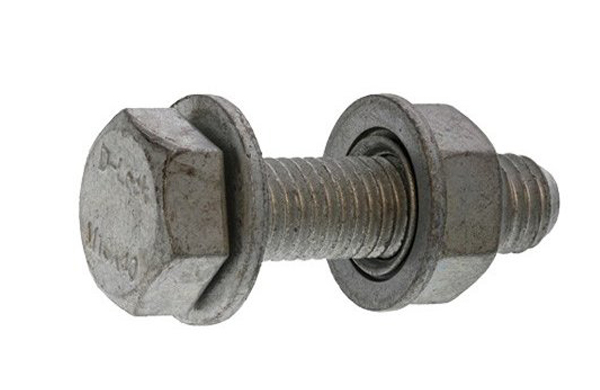

ＤーＬＯＣＫ（ドーブチロック
画像をクリックして拡大イメージを表示
-
20.0
-
-
サイズ：6×20～20×50（実質53サイズ）
材質：鉄
表面処理：KSGメッキ、三価ホワイト（銀）、ユニクロ（銀）
ドーブチへの固定に使用される頭部形状を備えた締結部品です。レンチで締め付けられるボルト構造で、確実な固定作業に対応します。
ねじの種類によるサイズの考え方
軽量鉄骨下地（ドーブチ）や建築金物の固定など、建築・設備工事における締結用途で使用されます。

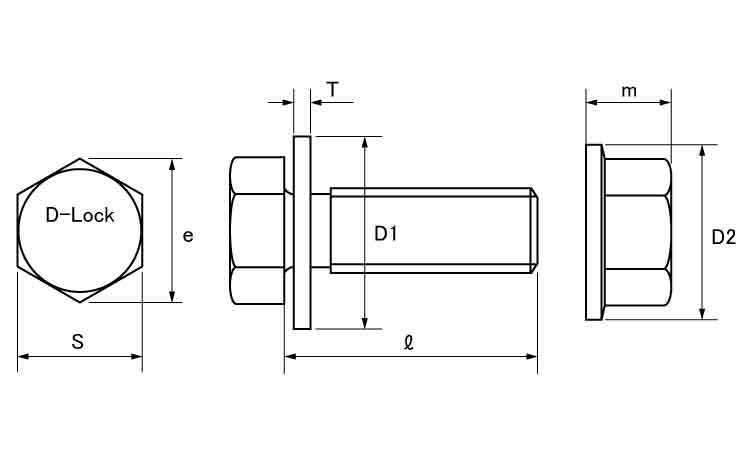

| 呼び径 | S | e | T | m | D1 | D2 |
|---|---|---|---|---|---|---|
| M6 | 10 | 11.5 | 1.6 | 7 | 14 | 14 |
| M8 | 13 | 15 | 1.6 | 8.4 | 18 | 17 |
| M10 | 17 | 19.6 | 2 | 10.3 | 22 | 21 |
| M12 | 19 | 22 | 2.5 | 13 | 24 | 24 |
| M16 | 24 | 27.7 | 3 | 17 | 30 | 30 |
ＤーＬＯＣＫ（ドーブチロック）は、ドーブチ（軽量鉄骨下地）などの締結用途に使用されるボルトです。建築や設備工事では、下地材や金具を確実に固定する必要があり、そのような場面で使用されます。
本商品はレンチを使用して締め付けるボルトであり、ボルトとナットを組み合わせた締結や、ねじ加工された相手部材への締結に使用されます。ねじの締結力によって部材同士を固定できるため、施工やメンテナンス時の分解・再組立にも対応しやすいことが特徴です。
頭部は工具を掛けて締め付ける構造で、所定の締付けトルクで施工しやすく、建築現場や設備工事など幅広い用途で採用されています。サイズは6×20から20×50まで幅広く展開されているため、使用する部材の厚さや締結条件に合わせて選択できます。
選定時は、使用する部材の厚み、必要な締結長さ、相手側のねじ規格、材質、表面処理を確認することが重要です。また、表面処理は使用環境に応じて選定し、既設設備との互換性についても事前に確認してください。
なべ小ねじは小型部品の締結を目的とした小ねじです。本商品は建築・設備用途で使用されるボルトです。
皿小ねじは部材表面と面一になるよう取り付けます。本商品は頭部が突出するボルト構造です。
トラス小ねじは大径で薄い頭部を持つ小ねじです。本商品はボルトとしてレンチ締付けを前提としています。
六角穴付きボルトは六角レンチを使用します。本商品はレンチで頭部外周を保持して締め付けます。
使用する工具や施工スペースに適した頭部形状を確認します。
相手側のねじ規格や必要な締結長さに適したサイズを選択します。
データでは鉄が設定されています。
データではKSGメッキ、三価ホワイト（銀）、ユニクロ（銀）が設定されています。使用環境に応じて選択してください。
建築・設備用途など、施工条件に適したサイズ・表面処理を選定してください。
- 軽量鉄骨下地（ドーブチ）の固定
- 建築金物の締結
- 設備工事
- 建築現場での組立作業
- 保守・交換作業
- 精密機器の小ねじ用途
- 皿頭による面一仕上げが必要な箇所
- 六角穴付きボルト指定の設備
- ねじ規格が一致しない締結箇所
本商品は建築用締結部品として使用されるボルトです。JIS規格やISO規格では各種ボルト・ねじの寸法や性能が規定されていますが、データには具体的な規格番号の記載がありません。そのため、特定のJIS番号やISO番号は記載していません。交換や新規採用時は、使用する設備や図面で指定されている規格・寸法を確認してください。
A1. ドーブチなどの建築部材を固定するために使用されるボルトです。
A2. 軽量鉄骨下地や建築金物の締結です。
A3. データでは鉄が設定されています。
A4. KSGメッキ、三価ホワイト（銀）、ユニクロ（銀）が設定されています。
A5. 6×20から20×50まで、実質53サイズが用意されています。
A6. いいえ。六角レンチではなく、頭部に合ったレンチで締め付けます。
A7. サイズ、ねじ規格、材質、表面処理、使用環境を確認して選定してください。
ＤーＬＯＣＫ（ドーブチロック）は、軽量鉄骨下地（ドーブチ）などの建築部材を固定するためのボルトです。データでは鉄製で、6×20～20×50までの53サイズ、KSGメッキ・三価ホワイト・ユニクロの表面処理が用意されています。
①作業性の良い2ピース構造。作業性を考慮して付属する機能部品をあらかじめ組み込んだシンプルな2ピース構造としました。
②高い戻り止め効果。安定的に高い効果を得られる皿ばねを採用しました。
③コンプライアンス対応。
用途/太陽光パネルの架台設置。パネル取付けに。母屋、胴縁など比較的軽微な鉄骨構造物に。
ＤーＬＯＣＫ（ドーブチロック
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ＤーＬＯＣＫ（ドーブチロック
C0005300006002006T |
鉄 | KSGﾒｯｷ | 6 X 20 |
|
あり | なし | 200 | 64.27円 58.43円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300006002506T |
鉄 | KSGﾒｯｷ | 6 X 25 |
|
あり | なし | 200 | 69円 62.73円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300008002006T |
鉄 | KSGﾒｯｷ | 8 X 20 |
|
品薄 | なし | 1,000 | 68.35円 62.14円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300008002506T |
鉄 | KSGﾒｯｷ | 8 X 25 |
|
あり | なし | 1 | 71.55円 65.05円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300008003006T |
鉄 | KSGﾒｯｷ | 8 X 30 |
|
あり | なし | 1 | 76.73円 69.76円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300008003506T |
鉄 | KSGﾒｯｷ | 8 X 35 |
|
あり | なし | 1 | 82.36円 74.88円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300008004006T |
鉄 | KSGﾒｯｷ | 8 X 40 |
|
要確認 | なし | 1 | 84.74円 77.04円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300010002006T |
鉄 | KSGﾒｯｷ | 10 X 20 |
|
あり | なし | 1 | 125円 114円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300010002506T |
鉄 | KSGﾒｯｷ | 10 X 25 |
|
あり | なし | 1 | 132円 120円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300010003006T |
鉄 | KSGﾒｯｷ | 10 X 30 |
|
あり | なし | 1 | 135円 123円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300010003506T |
鉄 | KSGﾒｯｷ | 10 X 35 |
|
あり | なし | 1 | 141円 129円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300010004006T |
鉄 | KSGﾒｯｷ | 10 X 40 |
|
あり | なし | 1 | 146円 133円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300010005006T |
鉄 | KSGﾒｯｷ | 10 X 50 |
|
あり | なし | 1 | 157円 143円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300010006006T |
鉄 | KSGﾒｯｷ | 10 X 60 |
|
あり | なし | 1 | 204円 186円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300010008006T |
鉄 | KSGﾒｯｷ | 10 X 80 |
|
あり | なし | 1 | 237円 216円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300010009006T |
鉄 | KSGﾒｯｷ | 10 X 90 |
|
あり | なし | 1 | 223円 203円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120030003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12 X 30 |
|
あり | なし | 1 | 139円 127円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300012003006T |
鉄 | KSGﾒｯｷ | 12 X 30 |
|
あり | なし | 1 | 190円 173円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120035003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12 X 35 |
|
あり | なし | 1 | 143円 130円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300012003506T |
鉄 | KSGﾒｯｷ | 12 X 35 |
|
あり | なし | 1 | 195円 178円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120040001 |
鉄 | ﾕﾆｸﾛ(銀) | 12 X 40 |
|
あり | なし | 1 | 154円 140円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120040003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12 X 40 |
|
あり | なし | 1 | 149円 136円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300012004006T |
鉄 | KSGﾒｯｷ | 12 X 40 |
|
あり | なし | 1 | 201円 183円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120045001 |
鉄 | ﾕﾆｸﾛ(銀) | 12 X 45 |
|
あり | なし | 1 | 157円 143円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120045003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12 X 45 |
|
あり | なし | 1 | 152円 139円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300012004506T |
鉄 | KSGﾒｯｷ | 12 X 45 |
|
あり | なし | 1 | 209円 190円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120050001 |
鉄 | ﾕﾆｸﾛ(銀) | 12 X 50 |
|
あり | なし | 1 | 163円 149円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300012005006T |
鉄 | KSGﾒｯｷ | 12 X 50 |
|
あり | なし | 1 | 213円 194円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120060001 |
鉄 | ﾕﾆｸﾛ(銀) | 12 X 60 |
|
あり | なし | 1 | 174円 159円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300012006006T |
鉄 | KSGﾒｯｷ | 12 X 60 |
|
あり | なし | 1 | 227円 207円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120070001 |
鉄 | ﾕﾆｸﾛ(銀) | 12 X 70 |
|
あり | なし | 1 | 185円 169円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300012007006T |
鉄 | KSGﾒｯｷ | 12 X 70 |
|
あり | なし | 1 | 243円 221円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120080001 |
鉄 | ﾕﾆｸﾛ(銀) | 12 X 80 |
|
あり | なし | 1 | 195円 178円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300012008006T |
鉄 | KSGﾒｯｷ | 12 X 80 |
|
あり | なし | 1 | 256円 233円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120090001 |
鉄 | ﾕﾆｸﾛ(銀) | 12 X 90 |
|
あり | なし | 1 | 205円 187円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120090003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12 X 90 |
|
あり | なし | 1 | 200円 182円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300012009006T |
鉄 | KSGﾒｯｷ | 12 X 90 |
|
あり | なし | 1 | 275円 250円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120100001 |
鉄 | ﾕﾆｸﾛ(銀) | 12 X 100 |
|
あり | なし | 1 | 224円 204円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C0005300012010006T |
鉄 | KSGﾒｯｷ | 12 X 100 |
|
要確認 | なし | 1 | 297円 270円 | |
|
ＤーＬＯＣＫ（ドーブチロック
C00053000120110001 |
鉄 | ﾕﾆｸﾛ(銀) | 12 X 110 |
|
あり | なし | 1 | 231円 210円 |
ＤーＬＯＣＫ（ドーブチロック
商品レビュー
この商品に寄せられたレビューはまだありません。
