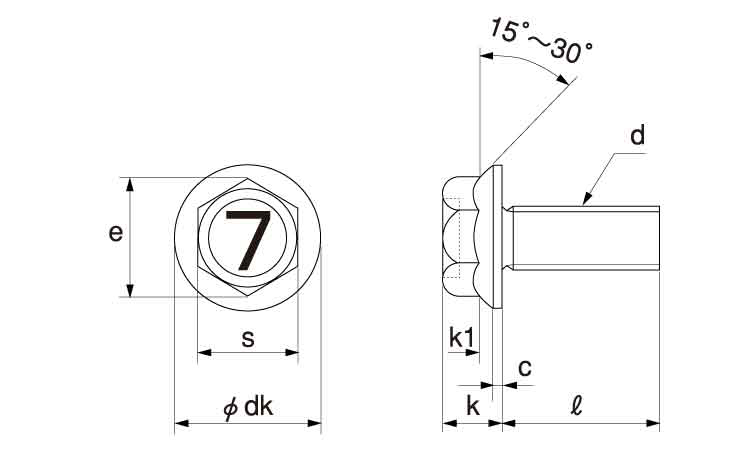

（７）フランジボルト（セレート付（細目は、頭部に強度区分を示す数字の「7」が刻印された、セレート付きの細目フランジボルトです。六角形の頭部の下にはフランジと呼ばれるつば状の部分が一体化されており、その座面に細かなギザギザが設けられています。

「7マーク」はボルトの強度区分を示す頭部刻印です。強度区分とは、引張強さや降伏に関する機械的性質を区分するものです。

本商品のサイズはM10×20mmからM12×50mmまでの実質11サイズです。M10は長さ20・25・30・35・40・45・50mmの7サイズ、M12は30・35・40・50mmの4サイズがあります。材質は鉄で、表面処理は8種類です。

頭部は六角形で、スパナやソケットなどを使用して締め付けます。頭部と一体化したフランジは、フランジなしの六角ボルトよりも広い座面を確保でき、締付け時の面圧を分散する構造です。

本商品の特徴は、フランジ座面のセレートです。セレートは締付け時に相手材へ食い込み、接触面での回転方向の滑りを抑えます。ただし、緩み止め効果は相手材の硬さや表面状態、締付け条件によって異なり、緩みを完全に防ぐものではありません。また、座面に傷や圧痕が生じる場合があります。

ねじ部はメートルねじの細目です。細目は同じ呼び径の並目よりもねじ山の間隔が細かい仕様で、並目用のナットやめねじとはそのまま組み合わせられません。細目には同じ呼び径で複数のピッチが存在する場合もあるため、相手側のねじ仕様との照合が必要です。

代表的な使用場面は、機械装置の組立、設備部品の固定、板金部品やブラケットの取り付けなどです。特に、7マークの強度区分、細目ねじ、セレート付きフランジが指定された締結箇所や、同仕様のボルトを交換する場合に使用します。

選定時は呼び径、長さ、細目ピッチ、頭部の7マーク、六角頭の二面幅、フランジ径、セレート形状、材質、表面処理を確認してください。座面への食い込みによる影響も考慮する必要があります。

初心者向けに簡単に言うと、「頭に7の数字があり、六角頭の下のつばにギザギザが付いた、ねじ山の間隔が細かいボルト」です。

フランジ付き六角ボルトの形状や寸法については、JIS B 1189「フランジ付き六角ボルト」が参考になります。

JIS B 1189では、フランジ付き六角ボルトの形状や寸法などが規定されています。対応する国際規格には、並目ねじを扱うISO 15071と、細目ねじを扱うISO 15072があります。

また、JIS B 1189の附属書JAでは、対応するISO規格によらない従来の国内仕様が扱われています。

本商品はメートルねじの細目です。一般用メートルねじでは、JIS規格やISO規格によって呼び径、ねじ山形状、ピッチなどの基本的な寸法体系が定められています。細目ねじには同じ呼び径で複数のピッチが存在する場合があるため、製品仕様と相手側のねじ仕様を照合してください。

頭部の「7」は強度区分を示す刻印です。ただし、7マークと現行のJIS・ISO強度区分との具体的な対応関係や機械的性質については、製品仕様書で確認する必要があります。

セレート付きフランジの形状についても、製品ごとに寸法や仕様が異なる場合があります。本商品が特定のJIS・ISO規格に適合するかどうかは、製品図面や仕様書で確認してください。

規格指定のある用途では、頭部形状、フランジ寸法、セレート形状、細目ピッチ、材質、強度区分を確認し、指定条件と一致する製品を選定してください。

（７）フランジボルト（セレート付（細目は、頭部に強度区分を示す数字の「7」が刻印されたフランジボルトです。セレート付きのフランジ座面とメートルねじ細目を備え、機械や設備の部品固定、既存部品の交換・保守に使用します。
