７）フランジボルト（１種セレート無細目は、頭部に強度区分を示す数字の「7」が刻印された、1種のセレートなしフランジボルトです。ねじ部にはメートルねじの細目を採用しています。

「7マーク」は、ボルトの強度区分を示す頭部刻印です。強度区分とは、ボルトの引張強さや降伏に関する機械的性質を区分するものです。

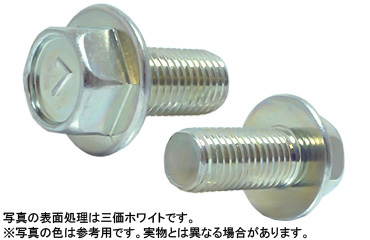

本商品のサイズはM10×20mmからM12×35mmまでの実質9サイズです。材質は鉄で、表面処理は三価ホワイトと三価ブラックの2種類です。

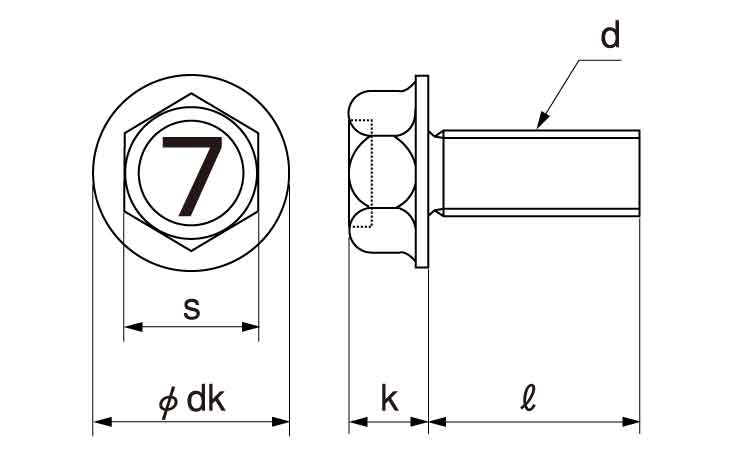

頭部は六角形で、スパナやソケットなどを使用して締め付けます。頭部の下にはフランジと呼ばれるつば状の部分が一体化されており、一般的なフランジなし六角ボルトよりも広い座面を確保できる構造です。これにより、締付け時の面圧を分散し、締結部材の座面への荷重集中を抑えます。

商品名の「1種」は、フランジボルトの種類を区別する表示です。一般に1種はフランジの上面が平らな形状、2種は上面がテーパー形状です。頭部やフランジの具体的な寸法は製品図面で確認してください。

本商品はセレートなしのため、フランジ座面にギザギザがありません。セレート付きのように相手材へギザギザを食い込ませる構造ではなく、平滑な座面で締結します。ただし、締付けによる圧痕や表面への影響が完全になくなるわけではありません。

ねじ部はメートルねじの細目です。細目とは、同じ呼び径の並目よりもねじ山の間隔が細かいねじです。並目用のナットやめねじとはピッチが異なるため、そのまま組み合わせることはできません。細目には複数のピッチが存在する呼び径もあるため、相手側のねじ仕様を確認してください。

代表的な使用場面には、機械装置の組立、産業設備の部品固定、板金部品やブラケットの取り付けなどがあります。特に、7マークの強度区分、1種のフランジ形状、セレートなしの座面、細目ねじが指定された締結箇所や、既存設備で同じ仕様のボルトを交換する場合に使用します。

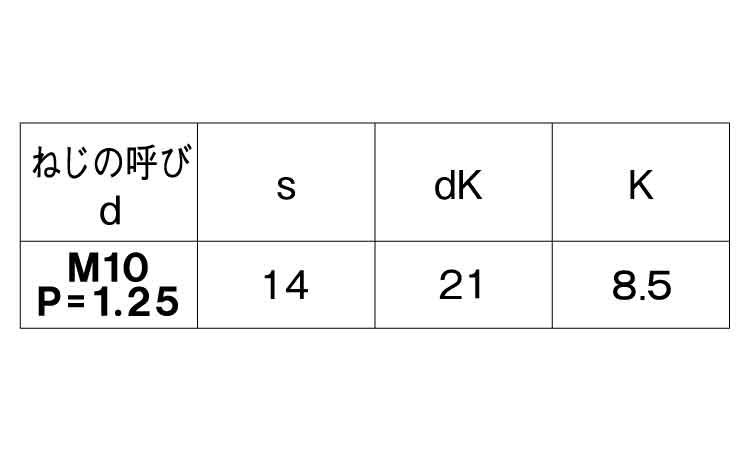

選定時は、呼び径、長さ、細目のピッチ、頭部の7マーク、六角頭の二面幅、フランジ径、材質、表面処理を確認してください。並目や2種、セレート付きの製品とは仕様が異なるため、交換時には製品図面との照合が必要です。

初心者向けに簡単に言うと、「頭に強度区分を示す7の数字があり、六角頭の下にギザギザのない平らなつばが付いた、ねじ山の間隔が細かいボルト」です。

フランジ付き六角ボルトの形状や寸法については、JIS B 1189「フランジ付き六角ボルト」が参考になります。

JIS B 1189の附属書JAでは、フランジ付き六角ボルトを1種と2種に区分しています。1種はフランジの上面が平らな形状、2種は上面がテーパー形状です。

JIS B 1189の規格本体には、対応するISO規格に基づくフランジ付き六角ボルトの規定があります。一方、附属書JAは、対応するISO規格によらない従来の形状・寸法を扱っています。

本商品はメートルねじの細目です。一般用メートルねじでは、JIS規格やISO規格によって、呼び径、ねじ山形状、ピッチなどの基本的な寸法体系が定められています。細目ねじでは、同じ呼び径でも複数のピッチが存在する場合があるため、製品仕様と相手側のねじ仕様を照合してください。

頭部の「7」は強度区分を示す刻印です。ただし、7マークは現行のJIS・ISOで一般的に使用される数字と小数点による強度区分表示とは異なるため、具体的な機械的性質や規格上の対応関係については確認する必要があります。

規格指定のある用途では、頭部形状、フランジ寸法、座面形状、細目ピッチ、材質、強度区分を確認し、指定条件と一致する製品を選定してください。

７）フランジボルト（１種セレート無細目は、頭部に強度区分を示す数字の「7」が刻印された1種のフランジボルトです。セレートのない平滑なフランジ座面とメートルねじ細目を備え、機械や設備の部品固定、既存部品の交換・保守に使用します。
