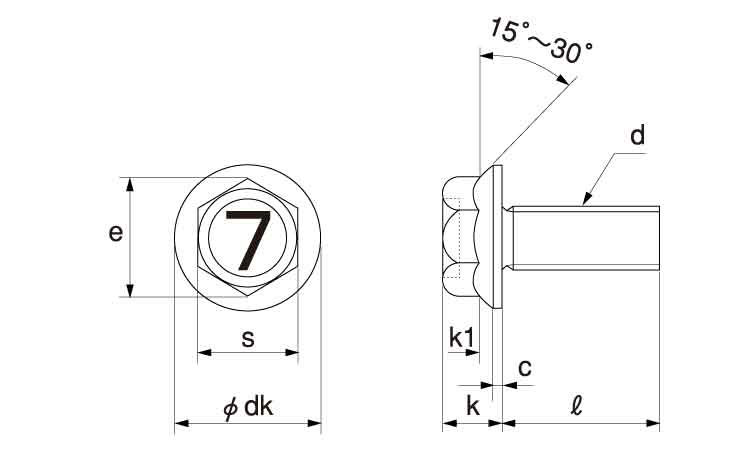

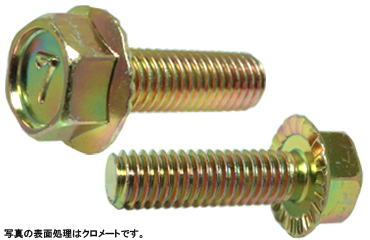

（７）フランジボルト（セレート付は、頭部に強度区分を示す数字の「7」が刻印された、セレート付きフランジボルトです。六角形の頭部の下にはフランジと呼ばれるつば状の部分が一体化されており、その座面にセレートと呼ばれる細かなギザギザが設けられています。

「7マーク」は、ボルトの強度区分を示す頭部刻印です。強度区分とは、ボルトの引張強さや降伏に関する機械的性質を区分するものです。

本商品のサイズはM6×10mmからM8×50mmまでの実質19サイズです。呼び径はM6とM8の2種類で、M6は長さ10・12・15・16・20・25・30・35・40・45・50mmの11サイズ、M8は16・20・25・30・35・40・45・50mmの8サイズがあります。材質は鉄で、表面処理は9種類です。

頭部は六角形で、スパナやソケットなどを使用して締め付けます。頭部の下に一体化されたフランジは、一般的なフランジなし六角ボルトと比べて広い座面を確保できる構造です。これにより、締付け時の面圧を分散し、締結部材の座面への荷重集中を抑えます。

本商品の特徴は、フランジ座面に設けられたセレートです。セレートは、締付け時に相手材の表面へ食い込むことで、接触面における回転方向の滑りを抑える構造です。ただし、緩み止め効果は相手材の硬さ、表面状態、締付け条件などによって異なり、すべての使用条件で緩みを防止するものではありません。

セレートが相手材に接触するため、締付け時に座面へ傷や圧痕が生じる場合があります。塗装面や仕上げ面など、表面状態の維持が必要な箇所では注意してください。

ねじ部は、メートルねじ並目です。相手側のナットやめねじと呼び径・ピッチを一致させる必要があります。一般用メートルねじ並目の標準ピッチは、M6が1.0mm、M8が1.25mmです。

代表的な使用場面には、機械装置の組立、設備部品の固定、板金部品やブラケットの取り付けなどがあります。特に、7マークの強度区分とセレート付き座面が指定された締結箇所や、既存設備で同じ仕様のボルトを交換する場合に使用します。

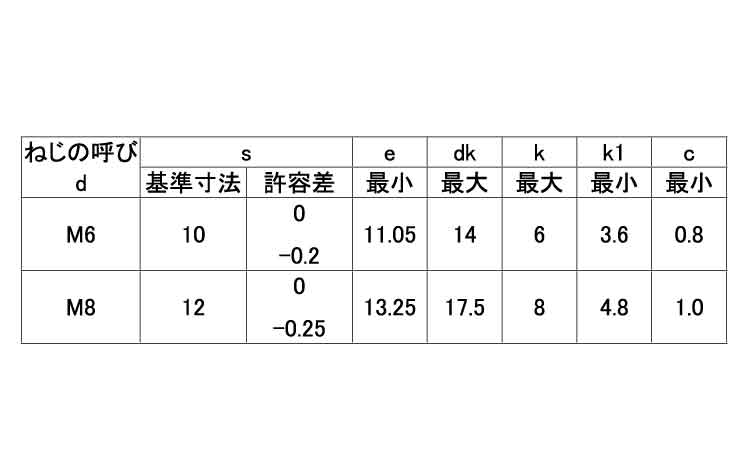

選定時は、呼び径、長さ、ねじピッチ、頭部の7マーク、六角頭の二面幅、フランジ径、セレート形状、材質、表面処理を確認してください。セレートの食い込みによる座面への影響も考慮することが重要です。

初心者向けに簡単に言うと、「頭に強度区分を示す7の数字があり、六角頭の下についたつばの裏側にギザギザがあるボルト」です。

フランジ付き六角ボルトの形状や寸法については、JIS B 1189「フランジ付き六角ボルト」が参考になります。

JIS B 1189では、フランジ付き六角ボルトの形状・寸法や製品仕様などが規定されています。対応国際規格には、並目ねじを扱うISO 15071と、細目ねじを扱うISO 15072があります。

また、JIS B 1189の附属書JAでは、対応するISO規格によらない従来の国内仕様が扱われています。

一般用メートルねじでは、JIS規格やISO規格によって、呼び径、ねじ山形状、ピッチなどの基本的な寸法体系が定められています。使用するナットやめねじとの組み合わせでは、呼び径とピッチの一致が必要です。

頭部の「7」は強度区分を示す刻印です。ただし、7マークは現行のJIS・ISOで一般的に使用される数字と小数点による強度区分表示とは異なるため、具体的な機械的性質や規格上の対応関係については確認する必要があります。

セレート付きフランジの形状についても、製品ごとに寸法や仕様が異なる場合があります。本商品が特定のJIS・ISO規格に適合するかどうかは、製品図面や仕様書で確認してください。

規格指定のある用途では、頭部形状、フランジ寸法、セレート形状、ねじピッチ、材質、強度区分を確認し、指定条件と一致する製品を選定してください。

（７）フランジボルト（セレート付は、頭部に強度区分を示す数字の「7」が刻印されたフランジボルトです。座面のセレートが相手材に食い込む構造を持ち、機械や設備の部品固定、既存部品の交換・保守に使用します。
