（４）フランジＢＴ（Ｓ付（江浦製は、江浦製作所製のセレート付きフランジボルトです。六角頭の天面に強度区分を示す数字の「4」が刻印され、頭部の下にはフランジと呼ばれるつば状の部分が一体化されています。「BT」はボルト、「S付」はセレート付を意味します。

頭部の「4」は、ボルトの強度区分を識別するための刻印です。強度区分とは、ボルトの引張強さや降伏に関する機械的性質を区分する表示です。

本商品のサイズはM6×10mmからM8×50mmまでの実質15サイズです。呼び径はM6とM8の2種類で、M6は長さ10・12・15・16・20・30・35mmの7サイズ、M8は16・20・25・30・35・40・45・50mmの8サイズがあります。材質は鉄で、表面処理はユニクロ、クロメート、三価ホワイトの3種類です。

頭部は六角形で、スパナやソケットなどを使用して締め付けます。フランジは頭部と一体になっており、一般的なフランジなし六角ボルトと比べて広い座面を確保できます。座面への荷重集中を抑え、締付け時の面圧を分散する構造です。

セレートとは、フランジ座面に設けられた細かなギザギザのことです。締め付けると相手材の表面に食い込み、座面での回転方向の滑りを抑えます。この構造はボルトの緩みを抑える目的で使用されます。ただし、実際の効果は相手材の硬さや表面状態、締付け条件によって異なります。

ねじ部はメートルねじの並目です。並目とは、一般用メートルねじで標準的に使用されるピッチのことです。M6の標準ピッチは1.0mm、M8は1.25mmです。相手側のナットやめねじも、同じ呼び径・ピッチの並目ねじを使用してください。

代表的な使用場面には、機械装置の組立、産業設備の部品固定、板金部品やブラケットの取り付けなどがあります。特に、4マークの強度区分やセレート付き座面が指定された締結箇所、江浦製作所製の同仕様ボルトを交換する場合に使用します。

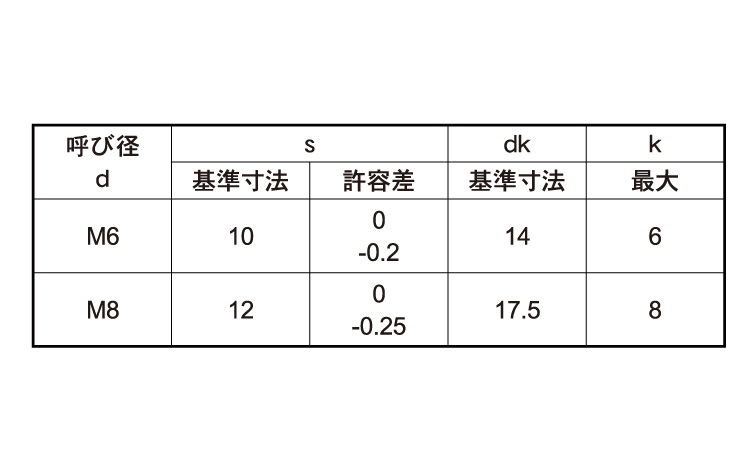

選定時は、呼び径、長さ、ねじピッチ、頭部の4マーク、六角頭の二面幅、フランジ径、材質、表面処理を確認してください。セレートが相手材に食い込むため、取り付け面に傷や圧痕が生じても問題ないか確認することも重要です。

初心者向けに簡単に言うと、「頭に強度区分を示す4の数字があり、つばの裏側に緩みを抑えるためのギザギザが付いた、江浦製作所製の六角ボルト」です。

フランジ付き六角ボルトの形状や寸法については、JIS B 1189「フランジ付き六角ボルト」が参考になります。

JIS B 1189では、フランジ付き六角ボルトの形状・寸法や製品仕様などが規定されています。対応国際規格には、並目ねじを扱うISO 15071と、細目ねじを扱うISO 15072があります。

また、JIS B 1189の附属書JAでは、対応するISO規格によらない従来の国内仕様が扱われています。

本商品はメートルねじの並目で、頭部に強度区分を示す数字の「4」が刻印されています。ボルトの強度区分に関する規定には、JISやISOの機械的性質に関する規格があります。ただし、具体的な強度値や適用規格上の区分については、製品仕様書で確認する必要があります。

規格指定のある用途では、製品図面や仕様書で頭部形状、フランジ寸法、セレート形状、ねじピッチ、材質、強度区分を確認してください。

（４）フランジＢＴ（Ｓ付（江浦製は、江浦製作所製のセレート付きフランジボルトで、頭部に強度区分を示す数字の「4」が刻印されています。メートルねじ並目を採用し、機械や設備の部品固定、既存部品の交換・保守に使用します。
