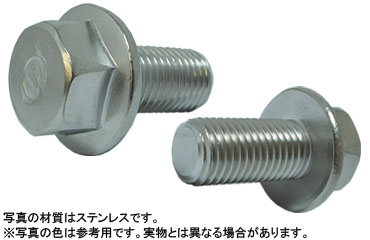

フランジボルト（２種）細目は、六角形の頭部の下にフランジと呼ばれるつば状の部分を設け、ねじ部にメートルねじの細目を採用したボルトです。２種はフランジ上面がテーパー形状になっており、上面が平らな１種とは異なります。現在一般的に使用されるフランジボルトは２種が主流ですが、本商品はその中でも細目ねじが必要な箇所に使用する仕様です。

本商品のサイズはM10×20mmからM12×80mmまでの実質13サイズです。M10は長さ20・25・30・35・40・45・50mmの7サイズ、M12は25・30・40・50・60・80mmの6サイズがあります。材質はステンレス、表面処理は生地です。

細目ねじとは、同じ呼び径の並目ねじよりもピッチが細かいねじのことです。ピッチとは、隣り合うねじ山の間隔を指します。細目は並目と比べて、ボルトを1回転させたときの軸方向の移動量が小さいため、ねじ込み位置を細かく調整しやすい特徴があります。細目ねじが指定された機械部品や、既存設備の交換・保守などで使用します。

頭部は六角形で、スパナやソケットなどを使用して締め付けます。フランジは頭部と一体になった広い座面で、一般的なフランジなし六角ボルトと比べて締結部材との接触面積を広く確保できます。これにより面圧を分散し、座面の陥没を抑える効果が期待できます。

代表的な使用場面には、機械装置の組立、設備部品の固定、細目ねじが指定された部品の取り付けなどがあります。特に、並目ねじではなく細目ねじを使用する設計の締結箇所や、既存の細目フランジボルトの交換に適しています。

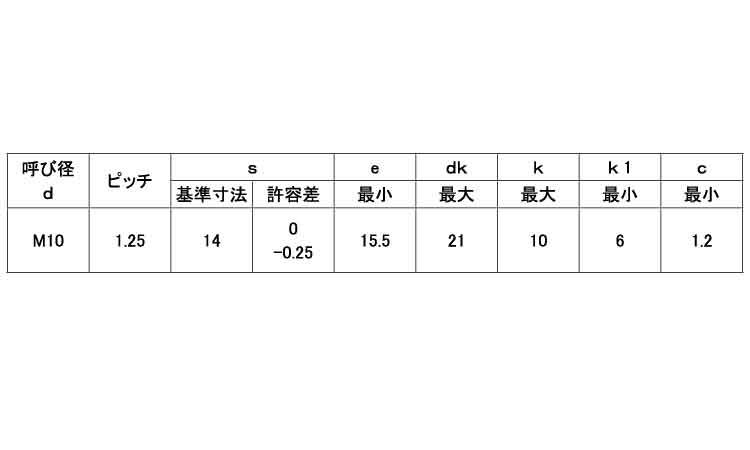

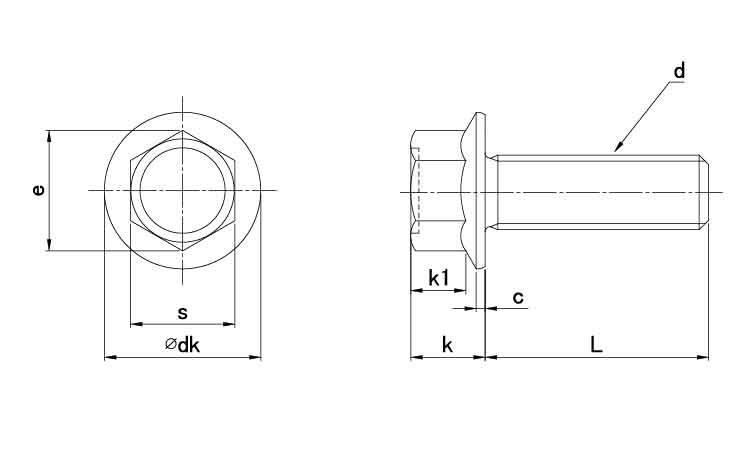

選定時は、呼び径、長さ、ねじピッチ、六角頭の二面幅、フランジ径、頭部高さを確認してください。細目ねじは呼び径が同じでも複数のピッチが存在するため、相手側のナットやめねじとの適合確認が重要です。本商品の具体的なピッチは、製品図面や仕様書で確認してください。

初心者向けに簡単に言うと、「六角形の頭の下につばがあり、通常の並目ねじよりもねじ山の間隔が細かいボルト」です。

フランジボルトの形状や寸法を確認する際には、JIS B 1189「フランジ付き六角ボルト」が参考になります。

JIS B 1189の附属書JAでは、フランジ付き六角ボルトを１種と２種に区分しています。１種はフランジの上面が平らな形状、２種はフランジの上面がテーパー形状です。本商品は２種の形状区分に該当する名称です。

JIS B 1189の規格本体には、対応するISO規格に基づくフランジ付き六角ボルトの規定があります。一方、附属書JAは、対応するISO規格によらない従来の形状・寸法を扱っています。

ねじ部はメートルねじの細目です。一般用メートルねじでは、JIS規格やISO規格によって、呼び径、ねじ山形状、ピッチなどの基本的な寸法体系が定められています。細目は同じ呼び径でも複数のピッチがあるため、呼び径とピッチの両方を確認することが重要です。

規格指定のある用途では、製品図面や仕様書で頭部寸法、フランジ形状、ねじピッチなどを確認してください。

フランジボルト（２種）細目は、フランジ上面がテーパー形状の六角頭を備え、ねじ部にメートルねじ細目を採用したボルトです。M10・M12のサイズがあり、細目ねじが指定された機械や設備の部品固定に使用します。
