プレス蝶ボルト（三星
画像をクリックして拡大イメージを表示
-
6.0
-
-
サイズ：M4×6～M8×50（実質39サイズ）
材質：鉄、ステンレス
表面処理：GB(茶)、生地、BC(黒)、ｽｽﾞｺﾊﾞﾙﾄ(銀)、ｸﾞﾘ-ﾝ(緑)、三価ﾎﾜｲﾄ(銀)、ﾕﾆｸﾛ(銀)

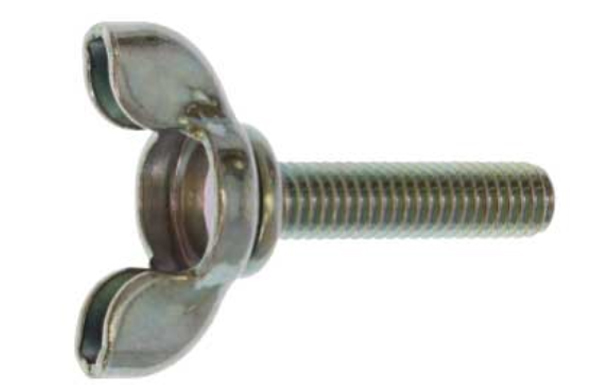

頭部の羽（つまみ部）を板のプレス加工で製作した蝶ボルトです。蝶形の羽を手で回し、工具を使わず着脱できます。
ねじの種類によるサイズの考え方
機械・設備のカバー、治具、調整部など、工具を使わず手で着脱・調整したい締結箇所に使用します。

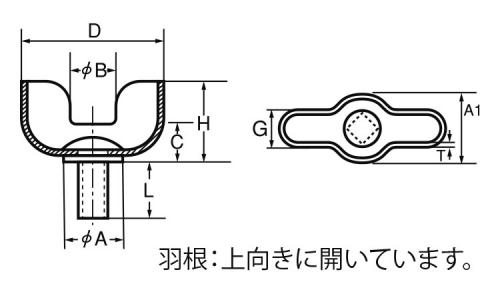

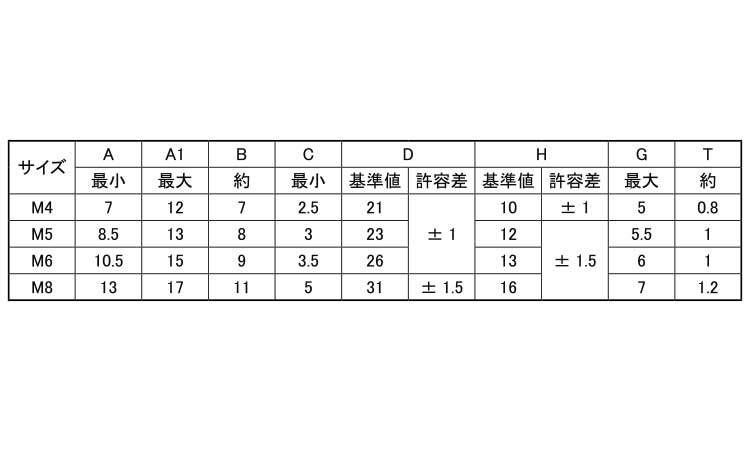

| サイズ | A | A1 | B | C | D | H | G | T | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 約 | 最小 | 基準値 | 許容差 | 基準値 | 許容差 | 最大 | 約 | |
| M4 | 7 | 12 | 7 | 2.5 | 21 | ±1 | 10 | ±1 | 5 | 0.8 |
| M5 | 8.5 | 13 | 8 | 3 | 23 | 12 | ±1.5 | 5.5 | 1 | |
| M6 | 10.5 | 15 | 9 | 3.5 | 26 | 13 | 6 | 1 | ||
| M8 | 13 | 17 | 11 | 5 | 31 | ±1.5 | 16 | 7 | 1.2 | |
プレス蝶ボルト（三星は、頭部の羽（つまみ部）を板のプレス加工で製作した手回し用の蝶ボルトです。蝶形の羽を指でつまんで回せるため、ドライバーやレンチなどを使わず締付け・取り外しができます。板状の羽を使用した軽量な構造も特徴です。三星製の蝶ボルトです。
ラインナップはM4、M5、M6、M8で、最小M4×6から最大M8×50まで実質39サイズです。材質は鉄、ステンレスがあり、表面処理は材質やサイズによって異なります。
冷間蝶ボルトとの主な違いは頭部の製造方法です。プレス蝶ボルトは板をプレス加工して羽を製作するのに対し、冷間蝶ボルトは冷間圧造によって頭部を成形します。
機械・設備のカバーや治具など、着脱や調整を手作業で行いたい箇所に使用します。初心者向けに簡単に説明すると、「板をプレス加工して作った蝶形のつまみを、手で回して締める蝶ボルト」です。
プレス蝶ボルトは頭部の羽を板のプレス加工で製作します。冷間蝶ボルトは冷間圧造で頭部を成形します。
六角ボルトはスパナやレンチなどを使って締め付けますが、本商品は蝶形の羽を手で回して着脱できます。
板のプレス加工で製作された蝶形の羽を持ちます。頭部を手で回せるスペースを確認してください。
M4、M5、M6、M8があります。相手側のめねじに合う呼び径と必要な長さを選びます。
鉄、ステンレスがあります。サイズによって取り扱いが異なります。
GB(茶)、生地、BC(黒)、ｽｽﾞｺﾊﾞﾙﾄ(銀)、ｸﾞﾘ-ﾝ(緑)、三価ﾎﾜｲﾄ(銀)、ﾕﾆｸﾛ(銀)などがあります。材質・サイズによって取り扱いが異なります。
ねじ径、長さ、材質、表面処理、蝶形頭部を操作するスペースを確認してください。
機械・設備のカバー、治具、調整部など、工具を使わず手で着脱・調整したい箇所に向いています。
工具による締付けが指定されている箇所や、蝶形頭部を手で操作するスペースがない箇所には向きません。
本商品はM4、M5、M6、M8のメートルねじです。メートルねじにはJIS・ISOによる寸法体系があります。規格指定がある場合は、ねじ径、ピッチ、長さ、頭部形状・寸法を確認してください。
A1. 頭部の羽を板のプレス加工で製作し、工具を使わず手で着脱できる蝶ボルトです。
A2. 板状の羽をプレス加工で製作した軽量な構造と、手で操作できる点が特徴です。
A3. M4×6～M8×50の範囲で実質39サイズです。
A4. 鉄、ステンレスがあります。
A5. プレス蝶ボルトは板のプレス加工で羽を製作し、冷間蝶ボルトは冷間圧造で頭部を成形します。
A6. 六角ボルトはレンチなどを使用しますが、本商品は蝶形の羽を手で回して着脱できます。
A7. はい。蝶形の羽を指でつまんで締付け・取り外しができます。
A8. ねじ径、長さ、材質、表面処理、頭部形状・寸法、操作スペースを確認してください。
プレス蝶ボルト（三星は、頭部の羽を板のプレス加工で製作した三星製の蝶ボルトで、工具を使わず手で締付け・取り外しができます。
| 商品タグ |
プレス蝶ボルト（三星
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
プレス蝶ボルト（三星
C0000M000040006000 |
鉄 | 生地 | 4 X 6 |
|
あり | なし | 900 | 13.18円 11.99円 | |
|
プレス蝶ボルト（三星
C0000M000040006001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 6 |
|
あり | なし | 900 | 14.09円 12.81円 | |
|
プレス蝶ボルト（三星
C0000M000040006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 6 |
|
あり | なし | 900 | 14.85円 13.5円 | |
|
プレス蝶ボルト（三星
C0000M000040006004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 6 |
|
あり | なし | 900 | 18.24円 16.59円 | |
|
プレス蝶ボルト（三星
C0000M000040006005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 6 |
|
要確認 | なし | 900 | 19.7円 17.91円 | |
|
プレス蝶ボルト（三星
C0000M000040006007 |
鉄 | GB(茶) | 4 X 6 |
|
要確認 | なし | 900 | 16.79円 15.27円 | |
|
プレス蝶ボルト（三星
C0000M000040006010 |
鉄 | BC(黒) | 4 X 6 |
|
要確認 | なし | 900 | 15.99円 14.54円 | |
|
プレス蝶ボルト（三星
C0000M000040006014 |
鉄 | ｸﾞﾘ-ﾝ(緑) | 4 X 6 |
|
要確認 | なし | 900 | 15.99円 14.54円 | |
|
プレス蝶ボルト（三星
C0000M000040006020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 6 |
|
要確認 | なし | 900 | 22.71円 20.65円 | |
|
プレス蝶ボルト（三星
C0000M000040008000 |
鉄 | 生地 | 4 X 8 |
|
要確認 | なし | 900 | 13.25円 12.05円 | |
|
プレス蝶ボルト（三星
C0000M000040008001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 8 |
|
あり | あり | 900 | 14.14円 12.86円 | |
|
プレス蝶ボルト（三星
C0000M000040008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 8 |
|
あり | あり | 900 | 14.94円 13.59円 | |
|
プレス蝶ボルト（三星
C0000M000040008004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 8 |
|
あり | あり | 900 | 18.6円 16.91円 | |
|
プレス蝶ボルト（三星
C0000M000040008005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 8 |
|
要確認 | あり | 900 | 19.74円 17.95円 | |
|
プレス蝶ボルト（三星
C0000M000040008007 |
鉄 | GB(茶) | 4 X 8 |
|
要確認 | あり | 900 | 16.83円 15.3円 | |
|
プレス蝶ボルト（三星
C0000M000040008010 |
鉄 | BC(黒) | 4 X 8 |
|
要確認 | あり | 900 | 16.03円 14.58円 | |
|
プレス蝶ボルト（三星
C0000M000040008014 |
鉄 | ｸﾞﾘ-ﾝ(緑) | 4 X 8 |
|
要確認 | あり | 900 | 16.03円 14.58円 | |
|
プレス蝶ボルト（三星
C0000M000040008020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 8 |
|
要確認 | あり | 900 | 23.61円 21.47円 | |
|
プレス蝶ボルト（三星
C0000M000040010001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 10 |
|
あり | あり | 800 | 14.37円 13.07円 | |
|
プレス蝶ボルト（三星
C0000M000040010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 10 |
|
あり | あり | 800 | 15.11円 13.74円 | |
|
プレス蝶ボルト（三星
C0000M000040010004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 10 |
|
要確認 | あり | 800 | 21.4円 19.46円 | |
|
プレス蝶ボルト（三星
C0000M000040010005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 10 |
|
要確認 | あり | 800 | 20.57円 18.7円 | |
|
プレス蝶ボルト（三星
C0000M000040010007 |
鉄 | GB(茶) | 4 X 10 |
|
要確認 | あり | 800 | 17.56円 15.97円 | |
|
プレス蝶ボルト（三星
C0000M000040010010 |
鉄 | BC(黒) | 4 X 10 |
|
要確認 | あり | 800 | 16.69円 15.18円 | |
|
プレス蝶ボルト（三星
C0000M000040010014 |
鉄 | ｸﾞﾘ-ﾝ(緑) | 4 X 10 |
|
要確認 | あり | 800 | 16.69円 15.18円 | |
|
プレス蝶ボルト（三星
C0000M000040010020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 10 |
|
要確認 | あり | 800 | 23.68円 21.53円 | |
|
プレス蝶ボルト（三星
C0000M000040012000 |
鉄 | 生地 | 4 X 12 |
|
要確認 | なし | 800 | 13.64円 12.4円 | |
|
プレス蝶ボルト（三星
C0000M000040012001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 12 |
|
あり | あり | 800 | 14.59円 13.27円 | |
|
プレス蝶ボルト（三星
C0000M000040012003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 12 |
|
あり | あり | 800 | 15.27円 13.89円 | |
|
プレス蝶ボルト（三星
C0000M000040012004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 12 |
|
要確認 | あり | 800 | 21.61円 19.65円 | |
|
プレス蝶ボルト（三星
C0000M000040012005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 12 |
|
要確認 | あり | 800 | 20.87円 18.98円 | |
|
プレス蝶ボルト（三星
C0000M000040012007 |
鉄 | GB(茶) | 4 X 12 |
|
要確認 | あり | 800 | 17.79円 16.18円 | |
|
プレス蝶ボルト（三星
C0000M000040012010 |
鉄 | BC(黒) | 4 X 12 |
|
要確認 | あり | 800 | 16.97円 15.43円 | |
|
プレス蝶ボルト（三星
C0000M000040012014 |
鉄 | ｸﾞﾘ-ﾝ(緑) | 4 X 12 |
|
要確認 | あり | 800 | 16.97円 15.43円 | |
|
プレス蝶ボルト（三星
C0000M000040012020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 12 |
|
要確認 | あり | 800 | 24.89円 22.63円 | |
|
プレス蝶ボルト（三星
C0000M000040015000 |
鉄 | 生地 | 4 X 15 |
|
あり | なし | 750 | 14.27円 12.98円 | |
|
プレス蝶ボルト（三星
C0000M000040015001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 15 |
|
あり | あり | 750 | 15.33円 13.94円 | |
|
プレス蝶ボルト（三星
C0000M000040015003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 15 |
|
あり | あり | 750 | 16.13円 14.67円 | |
|
プレス蝶ボルト（三星
C0000M000040015004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 15 |
|
要確認 | あり | 750 | 22.12円 20.11円 | |
|
プレス蝶ボルト（三星
C0000M000040015005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 15 |
|
要確認 | あり | 750 | 21.56円 19.6円 |
プレス蝶ボルト（三星
