冷間蝶ボルト（ＯＰＧ
画像をクリックして拡大イメージを表示
-
8.0
-
-
サイズ：M3×8～M10×50（実質48サイズ）
材質：鉄、ステンレス
表面処理：GB(茶)、ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾌﾞﾗｯｸ(黒)、ﾆｯｹﾙ(銀)、BC(黒)、ｸﾞﾘ-ﾝ(緑)

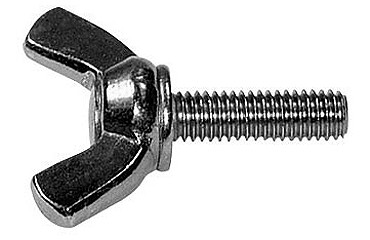

OPG製の冷間蝶ボルトです。角ばった羽を持つ蝶形頭部で、工具を使わず手で着脱できます。
ねじの種類によるサイズの考え方
機械・設備のカバー、治具、調整部など、工具を使わず手で着脱・調整したい締結箇所に使用します。

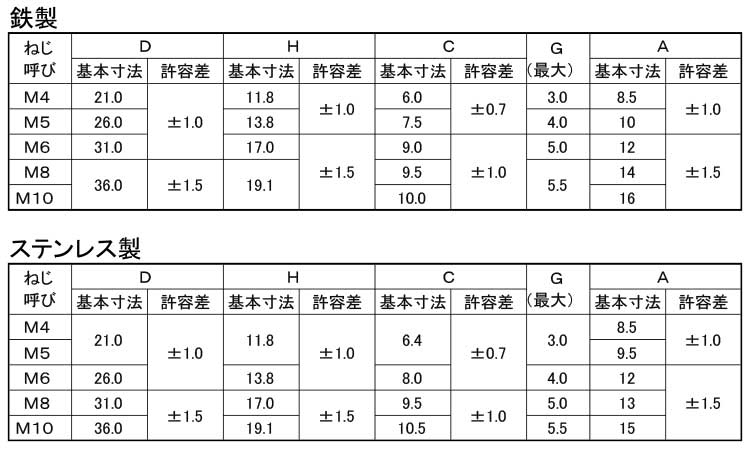

| 鉄製 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| ねじ 呼び |

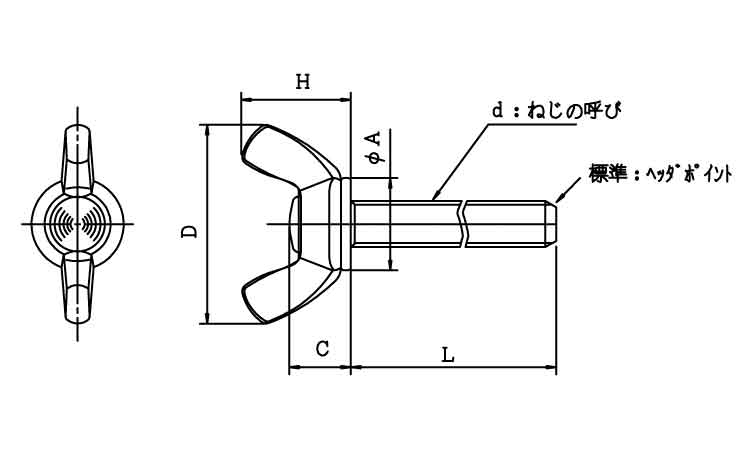

D | H | C | G （最大） |
A | ||||
| 基本寸法 | 許容差 | 基本寸法 | 許容差 | 基本寸法 | 許容差 | 基本寸法 | 許容差 | ||
| M4 | 21.0 | ±1.0 | 11.8 | ±1.0 | 6.0 | ±0.7 | 3.0 | 8.5 | ±1.0 |
| M5 | 26.0 | 13.8 | 7.5 | 4.0 | 10 | ||||
| M6 | 31.0 | 17.0 | ±1.5 | 9.0 | ±1.0 | 5.0 | 12 | ±1.5 | |
| M8 | 36.0 | ±1.5 | 19.1 | 9.5 | 5.5 | 14 | |||
| M10 | 10.0 | 16 | |||||||
| ステンレス製 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| ねじ 呼び |
D | H | C | G （最大） |
A | ||||
| 基本寸法 | 許容差 | 基本寸法 | 許容差 | 基本寸法 | 許容差 | 基本寸法 | 許容差 | ||
| M4 | 21.0 | ±1.0 | 11.8 | ±1.0 | 6.4 | ±0.7 | 3.0 | 8.5 | ±1.0 |
| M5 | 9.5 | ||||||||
| M6 | 26.0 | 13.8 | 8.0 | 4.0 | 12 | ±1.5 | |||
| M8 | 31.0 | ±1.5 | 17.0 | ±1.5 | 9.5 | ±1.0 | 5.0 | 13 | |
| M10 | 36.0 | 19.1 | 10.5 | 5.5 | 15 | ||||
冷間蝶ボルト（ＯＰＧは、OPG製の冷間圧造による蝶ボルトです。頭部形状は2種で、角ばった羽（つまみ部）を指でつまんで回し、ドライバーやレンチなどを使わず手で締付け・取り外しができます。
本商品は材質によって羽の大きさが異なる場合があります。そのため、同じ呼び径でも材質と頭部寸法をあわせて確認する必要があります。
ラインナップはM3、M4、M5、M6、M8、M10で、最小M3×8から最大M10×50まで実質48サイズです。材質は鉄、ステンレスがあります。
プレス蝶ボルトとの違いは頭部の製造方法です。プレス蝶ボルトは板のプレス加工で羽を製作しますが、本商品は冷間圧造で蝶形頭部を成形します。
機械・設備のカバー、治具、調整部など、着脱や位置調整を手作業で行いたい箇所に使用できます。初心者向けに簡単に説明すると、「OPG製の蝶ボルトで、角ばった羽を手で回して締める冷間圧造製のボルト」です。
プレス蝶ボルトは頭部の羽を板のプレス加工で製作します。本商品は冷間圧造で蝶形頭部を成形します。
六角ボルトはスパナやレンチなどで締め付けますが、本商品は蝶形の羽を指で回して着脱できます。
角ばった羽を持つ2種形状です。材質によって羽の大きさが異なる場合があるため、頭部寸法を確認してください。
M3、M4、M5、M6、M8、M10があります。相手側のめねじに合う呼び径と必要な長さを選びます。
鉄、ステンレスがあります。材質によって羽の大きさが異なる場合があるため注意してください。
GB(茶)、ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾌﾞﾗｯｸ(黒)、ﾆｯｹﾙ(銀)、BC(黒)、ｸﾞﾘ-ﾝ(緑)などがあります。材質・サイズによって取り扱いが異なります。
ねじ径、長さ、材質、表面処理に加え、頭部を手で操作するスペースと材質ごとの羽寸法を確認してください。
機械・設備のカバー、治具、調整部など、工具を使わず手で着脱・調整したい箇所や、2種形状の蝶ボルトが指定されている箇所に向いています。
1種など別の頭部形状が指定されている箇所、蝶形頭部を操作するスペースがない箇所、工具による締付けが指定されている箇所には向きません。また、材質による羽寸法の違いを確認せず置き換えることは避けてください。
本商品はM3～M10のメートルねじを使用した、OPG製の冷間蝶ボルトです。頭部形状は2種で、「冷間」は冷間圧造による製造方法を示します。
規格指定がある場合は、ねじ径、ピッチ、長さ、材質、頭部寸法を確認してください。
A1. OPG製の冷間圧造による蝶ボルトで、蝶形頭部を手で回して締付け・取り外しができます。
A2. 2種形状です。羽（つまみ部）は角ばった形状です。
A3. いいえ。材質によって羽の大きさが異なる場合があるため、頭部寸法を確認してください。
A4. M3×8～M10×50の範囲で実質48サイズです。
A5. 鉄、ステンレスがあります。
A6. プレス蝶ボルトは板のプレス加工で羽を製作しますが、本商品は冷間圧造で頭部を成形します。
A7. はい。蝶形頭部を指でつまんで回して締付け・取り外しができます。
A8. ねじ径、長さ、材質、表面処理に加え、羽の大きさと操作スペースを確認してください。
冷間蝶ボルト（ＯＰＧは、角ばった羽を持つOPG製の冷間圧造蝶ボルトで、工具を使わず手で締付け・取り外しができます。
冷間蝶ボルト（ＯＰＧ
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
冷間蝶ボルト（ＯＰＧ
C0000G100040008001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 8 |
|
あり | あり | 600 | 21.72円 19.74円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 8 |
|
あり | あり | 600 | 26.89円 24.44円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040008004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 8 |
|
要確認 | あり | 600 | 29.57円 26.88円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040008005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 8 |
|
要確認 | あり | 600 | 31.23円 28.39円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040008007 |
鉄 | GB(茶) | 4 X 8 |
|
要確認 | あり | 600 | 26.89円 24.44円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040008010 |
鉄 | BC(黒) | 4 X 8 |
|
あり | あり | 600 | 26.06円 23.69円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040008014 |
鉄 | ｸﾞﾘ-ﾝ(緑) | 4 X 8 |
|
要確認 | あり | 600 | 26.06円 23.69円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040008020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 8 |
|
要確認 | あり | 600 | 31.23円 28.39円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040010001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 10 |
|
あり | あり | 600 | 20.88円 18.98円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 10 |
|
あり | あり | 600 | 25.23円 22.93円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040010004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 10 |
|
要確認 | あり | 600 | 29.57円 26.88円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040010005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 10 |
|
要確認 | あり | 600 | 29.57円 26.88円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040010007 |
鉄 | GB(茶) | 4 X 10 |
|
要確認 | あり | 600 | 26.06円 23.69円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040010010 |
鉄 | BC(黒) | 4 X 10 |
|
要確認 | あり | 600 | 24.3円 22.09円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040010014 |
鉄 | ｸﾞﾘ-ﾝ(緑) | 4 X 10 |
|
要確認 | あり | 600 | 24.3円 22.09円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040010020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 10 |
|
要確認 | あり | 600 | 31.23円 28.39円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040012001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 12 |
|
あり | あり | 600 | 21.72円 19.74円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040012003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 12 |
|
品薄 | あり | 600 | 26.89円 24.44円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040012004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 12 |
|
要確認 | あり | 600 | 31.23円 28.39円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040012005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 12 |
|
要確認 | あり | 600 | 31.23円 28.39円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040012007 |
鉄 | GB(茶) | 4 X 12 |
|
要確認 | あり | 600 | 26.89円 24.44円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040012010 |
鉄 | BC(黒) | 4 X 12 |
|
要確認 | あり | 600 | 26.06円 23.69円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040012014 |
鉄 | ｸﾞﾘ-ﾝ(緑) | 4 X 12 |
|
要確認 | あり | 600 | 26.06円 23.69円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040012020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 12 |
|
要確認 | あり | 600 | 32.99円 29.99円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040015001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 15 |
|
あり | あり | 550 | 22.55円 20.5円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040015003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 15 |
|
あり | あり | 550 | 27.81円 25.28円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040015004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 15 |
|
要確認 | あり | 550 | 35.58円 32.34円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040015005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 15 |
|
要確認 | あり | 550 | 32.15円 29.22円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040015007 |
鉄 | GB(茶) | 4 X 15 |
|
要確認 | あり | 550 | 28.65円 26.04円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040015010 |
鉄 | BC(黒) | 4 X 15 |
|
要確認 | あり | 550 | 26.89円 24.44円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040015014 |
鉄 | ｸﾞﾘ-ﾝ(緑) | 4 X 15 |
|
要確認 | あり | 550 | 26.89円 24.44円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040015020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 15 |
|
要確認 | あり | 550 | 37.33円 33.93円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040020001 |
鉄 | ﾕﾆｸﾛ(銀) | 4 X 20 |
|
あり | あり | 500 | 20.92円 19.01円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040020003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 20 |
|
あり | あり | 500 | 25.27円 22.97円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040020004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 20 |
|
要確認 | あり | 500 | 33.05円 30.04円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040020005 |
鉄 | ﾆｯｹﾙ(銀) | 4 X 20 |
|
要確認 | あり | 500 | 29.63円 26.93円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040020007 |
鉄 | GB(茶) | 4 X 20 |
|
要確認 | あり | 500 | 26.11円 23.73円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040020010 |
鉄 | BC(黒) | 4 X 20 |
|
要確認 | あり | 500 | 25.27円 22.97円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040020014 |
鉄 | ｸﾞﾘ-ﾝ(緑) | 4 X 20 |
|
要確認 | あり | 500 | 25.27円 22.97円 | |
|
冷間蝶ボルト（ＯＰＧ
C0000G100040020020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 4 X 20 |
|
要確認 | あり | 500 | 33.97円 30.88円 |
