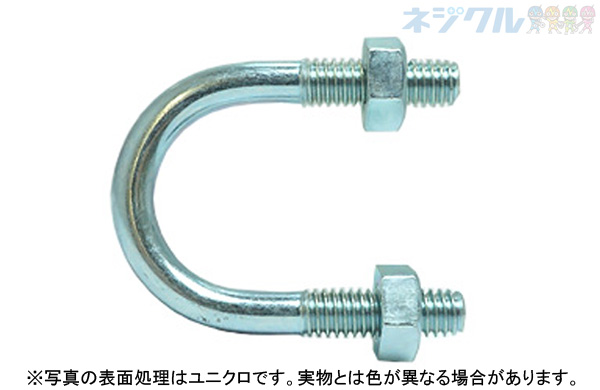

Ｕボルト（鋼管用（ウィット・ナット付は、棒材をU字形に曲げ、両端にウィットねじを設けた一般鋼管固定用のUボルトに、ナットを組み合わせた商品です。U字部分で鋼管の外周を抱え込み、両端のねじ部を支持金具や架台などへ通し、ナットを締め付けて固定します。

鋼管用Uボルトの選定では、サイズ表記の「15A」「20A」などのA呼称が重要です。A呼称はUボルトの長さではなく、固定対象となる一般鋼管の呼び径を表します。例えばメートルねじ仕様の「M6×15A」では、M6がねじ径、15Aが一般鋼管の呼び径を示します。15Aの一般鋼管の管外径は21.7mmです。本商品はウィットねじ仕様のため、前半は1/4、5/16、3/8、1/2などのインチ系ねじ径で表します。

ラインナップは、1/4が8A・10A・15A・20A・25A・32A・40A・50A、5/16が15A・20A・25A・32A・40A・50A、3/8が10A・15A・20A・25A・32A・40A・50A・65A・80A・100A・125A・150A・200A、1/2が100A・125A・150A・200Aで、実質32サイズです。材質は鉄、ステンレス、表面処理はﾕﾆｸﾛ(銀)、ﾄﾞﾌﾞ(灰)、生地があります。

ねじ部はウィットねじです。ウィットねじはインチ系ねじの一つで、一般的なねじ山角度は55度です。メートルねじやUNCとはねじ山形状や寸法体系が異なるため、交換用ナットを使用する場合もウィットねじに適合するものを選定してください。

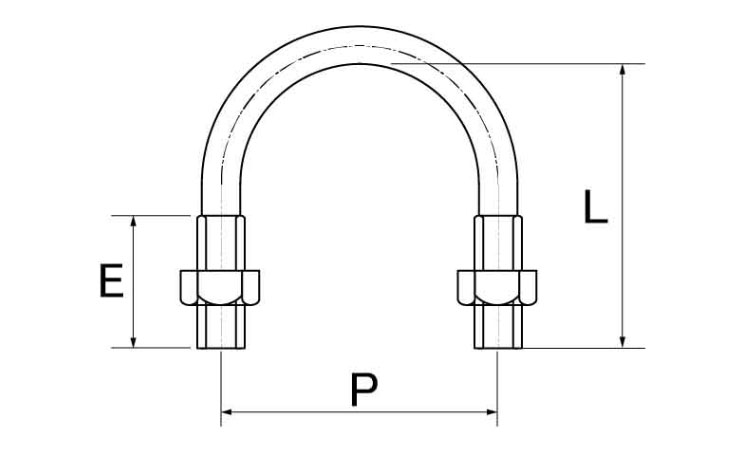

Uボルトは通常のボルトのような頭部を持たず、本体そのものがU字形です。全ねじボルトのように軸全体へねじがある構造ではなく、両側の足部にねじ部があります。選定時は、ねじ径だけでなく固定する一般鋼管のA呼称・管外径、U字部寸法、取付部の厚みなども確認してください。

一般鋼管を支持金具、ブラケット、架台などへ固定する用途に向いています。Uボルト本体とナットを組み合わせて使用する鋼管固定箇所や、既存のウィットねじ仕様Uボルトの交換・保守にも使用できます。

固定対象となる一般鋼管のA呼称・管外径とU字部寸法が適合しない箇所には使用できません。また、メートルねじ、UNC、UNFなどウィット以外のナットとの組み合わせには適しません。

一般鋼管には管の大きさを表す「15A」「20A」などのA呼称があります。A呼称の数字は実際の管外径そのものではありません。例えば15Aの一般鋼管の管外径は21.7mmです。鋼管用Uボルトは、固定する鋼管のA呼称と実際の管外径に適合するU字部寸法を選定します。

ねじ部はウィットねじで、一般的なねじ山角度は55度です。JIS・ISOで一般的なメートルねじや、ねじ山角度60度のユニファイねじとは、ねじ山形状や寸法体系が異なります。

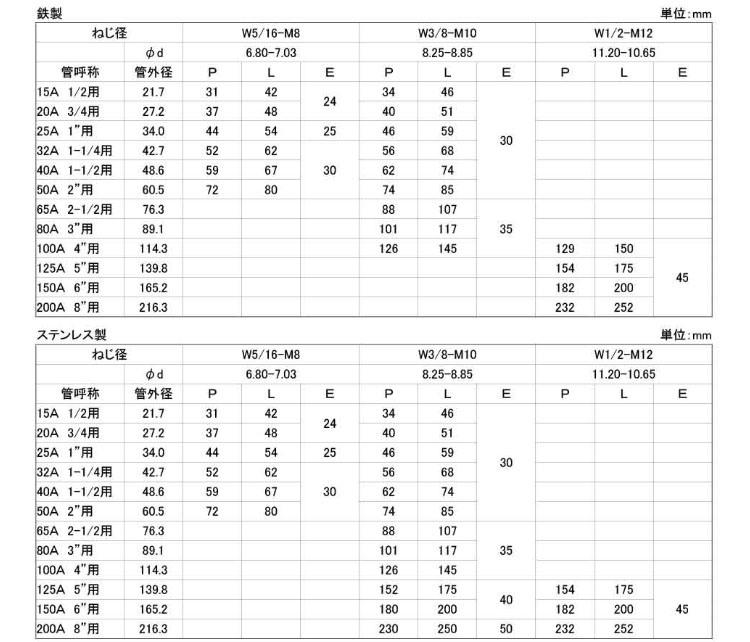

規格指定がある場合は、ねじ径、鋼管のA呼称・管外径、U字部寸法、ねじ部寸法などを確認してください。

Ｕボルト（鋼管用（ウィット・ナット付は、一般鋼管をU字形の本体で抱え込み、両端のウィットねじと付属ナットで支持金具や架台へ固定する鋼管用ボルトです。
