規格：旧JIS F 3022 船舶用鋼管取付Uボルト C形相当

材質：鉄、ステンレス、SUS316L

強度区分：一般的な強度区分表示なし

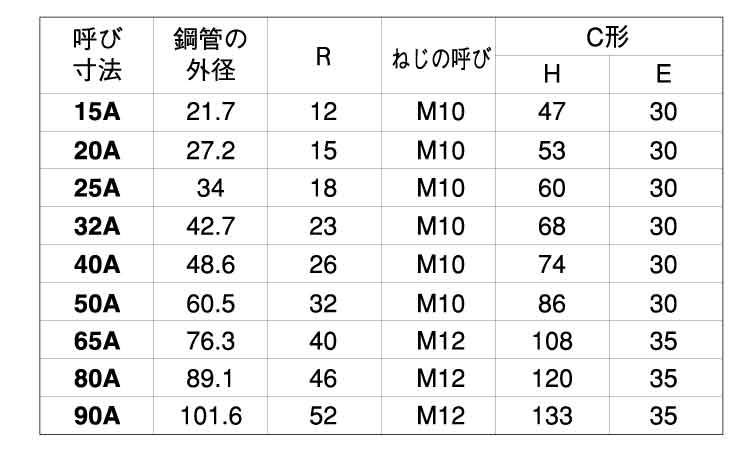

取り扱いサイズ：10×15A、10×20A、10×25A、10×32A、10×40A、10×50A、12×65A、12×80A、12×90A

取り扱い表面処理：生地、クロメート、三価ホワイト、ドブ、ダクロ、SGメッキ

利用方法・用途・特徴：Uボルト（船舶用・C形）は、船舶配管や一般鋼管を支持金具、架台、ブラケットなどへ固定するためのU字形状のボルトです。船舶用UボルトはA形・B形・C形に分かれ、C形は主に90A以下の鋼管に使用されます。B形と同じく小径配管向けですが、C形はねじ部側の立ち上がりが長く、取付物の外側でナットを片側2個使用する締結に適した形状です。振動のある場所や、より確実な固定を求める箇所で選ばれることがあります。

Uボルト（船舶用・C形）の商品説明

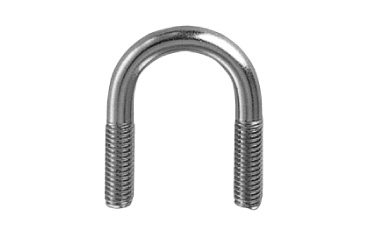

Uボルト（船舶用・C形）は、船舶設備や配管設備で使用される鋼管取付用のUボルトです。U字形状の本体でパイプをまたぎ、両端のねじ部をナットで締め付けることで、配管を架台や支持金具に固定します。サイズ表記にある15A、20A、25Aなどの「A」は、一般鋼管の呼び径を表しており、固定する配管の外径に合わせて選定します。

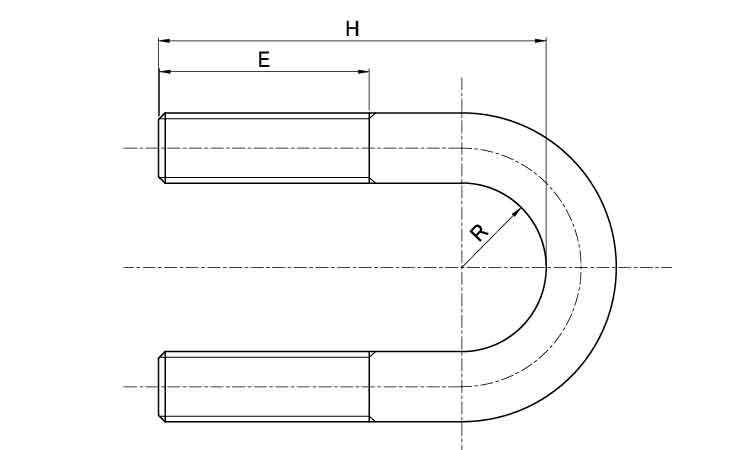

C形は、船舶用Uボルトの中でも比較的小径の配管に使用されるタイプです。旧JIS F 3022の船舶用鋼管取付Uボルトに関係する形状で、15Aから90A程度の鋼管固定に対応します。B形に比べて取付高さがあり、ナットを片側2個で締結する使い方に適しているため、振動を受けやすい場所や、ゆるみに配慮したい箇所で使用しやすい仕様です。

材質は、鉄、ステンレス、SUS316Lを取り扱っています。鉄製は一般的な配管固定に使いやすく、表面処理を選ぶことで使用環境に合わせた防錆性を持たせることができます。ステンレス製は湿気の多い場所や水まわり、さびを避けたい箇所に適しています。SUS316Lは、より耐食性を重視したい環境での選定候補になります。

表面処理は、生地、クロメート、三価ホワイト、ドブ、ダクロ、SGメッキなどがあります。屋内の一般用途では生地や三価ホワイト、屋外や湿気のある場所ではドブやダクロ、SGメッキなど、使用環境や外観、防錆性の必要度に応じて選定してください。

選定時は、固定する鋼管の呼び径、外径、ねじ径、材質、表面処理、取付部材の厚みを確認することが大切です。特にC形は、ナットを片側2個使用する場合があるため、ねじ部のかかり代や締付けスペースを事前に確認してください。船舶配管、工場設備、配管ラック、機械装置まわりなど、丸パイプや鋼管を安定して固定したい場面に適したUボルトです。
