規格：JIS B 1179 皿ボルト

根角ボルト（皿頭）は、皿頭形状と角根部を組み合わせた特殊ボルトです。ネジクル掲載品は「根角ボルト（皿頭）」として取り扱われています。

材質：鉄

強度区分：ネジクル掲載情報上では強度区分の明記なし

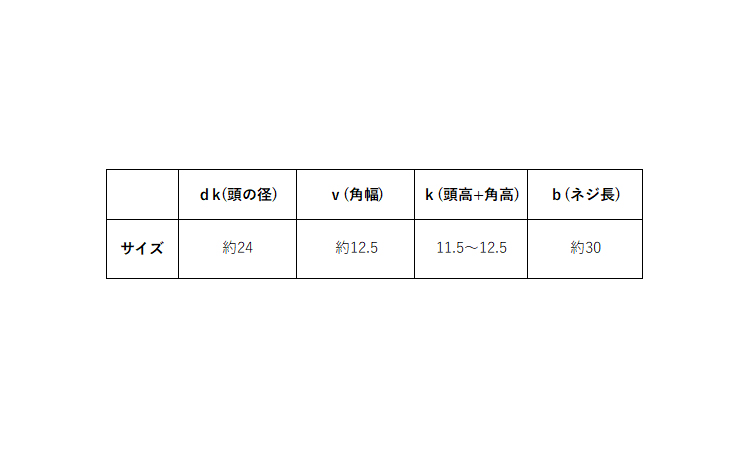

取り扱いサイズ：ネジ径 M8、M10、M12、M16、長さ20mmから55mm

取り扱い表面処理：生地、クロメート（黄土）

利用方法・用途・特徴：根角ボルト（皿頭）は、頭部が皿形状になっており、取り付け面に頭部を沈めて使用しやすいボルトです。頭部の下には角根部があり、相手材の角穴や加工穴にかみ合わせることで、締め付け時のボルトの共回りを抑えやすくなります。ナット側から締め付ける作業に向いており、頭部側をすっきり見せたい箇所や、出っ張りを少なくしたい箇所に適しています。

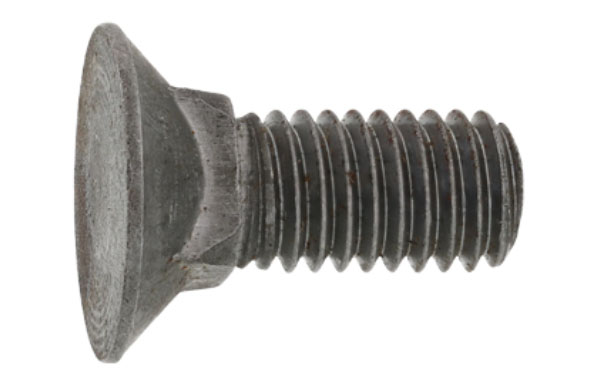

根角ボルト（皿頭）

根角ボルト（皿頭）は、皿頭形状と角根形状を組み合わせた特殊ボルトです。頭部を取り付け面に沈めやすい皿形状にすることで、締結後の出っ張りを抑え、外観をすっきりさせやすい点が特徴です。

頭部の下には四角い角根部があります。この角根部を相手材の角穴や長穴などにかみ合わせることで、ナットを締め付ける際にボルトが共回りしにくくなります。頭部側に工具をかけにくい場所や、片側からナットで締め付けたい箇所で使いやすい形状です。

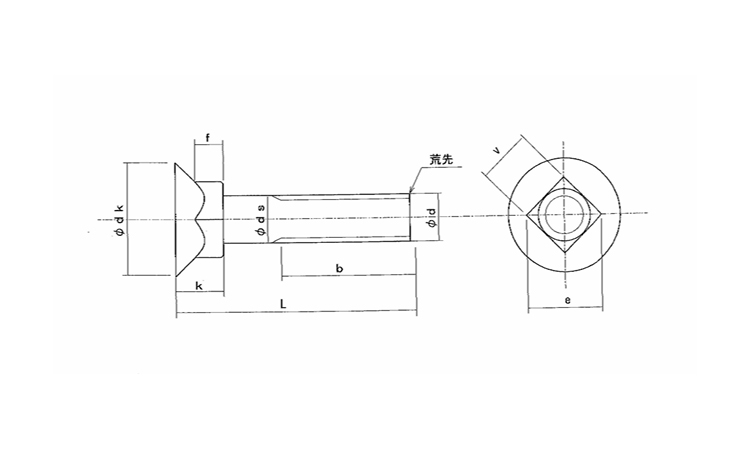

皿頭のボルトは、頭部を含む全長が長さになります。通常の六角ボルトなどとは長さの考え方が異なるため、選定時には取り付け厚み、皿もみ寸法、ねじ込み長さを確認することが大切です。

主な用途

• 金具、プレート、カバー類の固定
• 頭部の出っ張りを抑えたい締結部
• 取り付け面をすっきり仕上げたい箇所
• ナット側から締め付けたい箇所
• ボルトの共回りを抑えたい箇所
• 機械部品、建築金物、設備部品などの固定

材質と表面処理

材質は鉄の取り扱いがあります。鉄製のボルトは、一般的な締結用途で使いやすく、金具や部材の固定など幅広い用途に使用されます。使用環境や相手材に応じて、適切な表面処理を選定してください。

表面処理は、生地とクロメート（黄土）の取り扱いがあります。生地はめっき処理をしていない状態のため、使用環境によっては防錆対策が必要です。クロメート（黄土）は、鉄製品の防錆目的で使用される表面処理の一つで、屋内や比較的軽度な環境での使用に選ばれることがあります。

選定時のポイント

• 皿頭を沈めるための皿もみ加工が必要か確認してください。
• 皿頭のボルトは、頭部を含む全長が長さになるため、長さの測り方に注意してください。
• 角根部を受ける穴形状や板厚を確認してください。
• ナットとの組み合わせ、ねじ込み長さ、締結する部材の厚みを確認してください。
• 使用環境に応じて、生地またはクロメート（黄土）を選定してください。
• 強度指定がある場合は、メーカー仕様や設計条件を確認してください。

根角ボルト（皿頭）は、皿頭による出っ張りの少ない仕上がりと、角根部による共回り防止効果を兼ね備えたボルトです。頭部をすっきり納めたい箇所、外観を整えたい箇所、ナット側から締め付けたい箇所に適しています。使用時は、皿もみ寸法、角根部の収まり、部材厚み、表面処理を確認し、用途に合ったサイズを選定してください。
