調査結果

規格：JIS B 1168 アイボルト

材質：ステンレス

強度区分：規格上の強度区分表示はなし

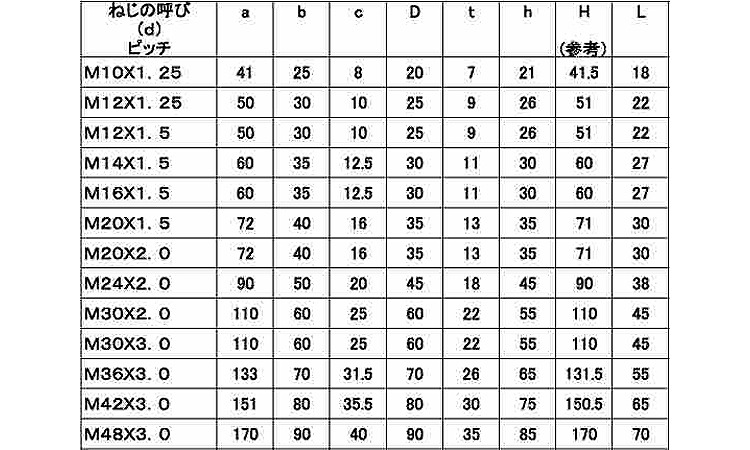

取り扱いサイズ：M10×P1.25、M12×P1.25、M12×P1.5、M14×P1.5、M16×P1.5、M20×P2.0、M24×P2.0

取り扱い表面処理：生地

利用方法・用途・特徴

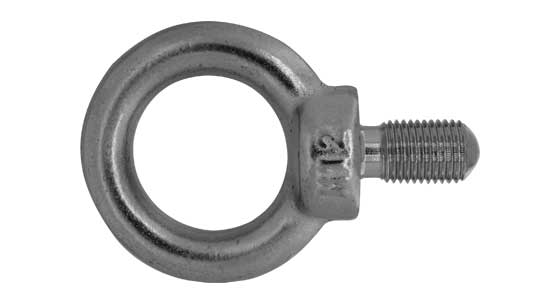

アイボルト細目は、リング状の頭部を持つアイボルトにメートル細目ねじを採用した特殊ボルトです。機械や装置、治具、筐体などへ取り付け、リング部にフック・ワイヤーロープ・チェーンなどを掛けて、吊り上げや連結、固定の取付け点として使用されます。細目ねじは並目ねじよりピッチが細かいため、振動によるゆるみを抑えたい箇所や、締付け位置を微調整したい箇所に適しています。

アイボルト細目の特徴

アイボルト細目は、リング状の頭部を持つアイボルトに、メートル細目ねじを採用した商品です。機械や装置、治具、筐体などに取り付け、リング部にフック・ワイヤーロープ・チェーンなどを掛けて、吊り上げや連結、固定のための取付け点として使用されます。

細目ねじのメリット

細目ねじは、一般的な並目ねじに比べてピッチが細かいねじです。ねじ山のかみ合いが細かいため、振動によるゆるみを抑えたい箇所や、締付け位置を微調整したい箇所に適しています。また、相手側が細目ねじ仕様の場合に使用します。

主な用途

• 機械・装置・治具などの吊り上げ用取付け点
• フック、チェーン、ワイヤーロープなどの連結
• 振動が加わる箇所での取付け
• 細目ねじ指定箇所への取り付け

選定時のポイント

選定時は、ねじ径、ピッチ、相手材のねじ深さ、使用荷重、吊り方向を確認してください。細目ねじは並目ねじとピッチが異なるため、相手側のねじ仕様と合わない場合は取り付けできません。吊り上げ用途では、ねじ込み不足や斜め吊り、過荷重を避け、使用条件に合ったサイズを選定することが大切です。
