蝶ボルト（１種）
画像をクリックして拡大イメージを表示
-
20.0
-
-
サイズ：M4×6～M20×100（最長M8×150、実質97サイズ）
材質：ステンレス、鉄、SUS316L、黄銅
表面処理：生地、GB(茶)、BK(黒)、三価ﾎﾜｲﾄ(銀)、ﾆｯｹﾙ(銀)、ｸﾛﾒｰﾄ(黄土)
丸い形状の羽（つまみ部）を持つ1種の蝶ボルトです。蝶形頭部を指でつまみ、工具を使わず手で締付け・取り外しができます。
ねじの種類によるサイズの考え方
機械・設備のカバー、治具、調整部など、工具を使わず手で着脱・調整したい締結箇所に使用します。

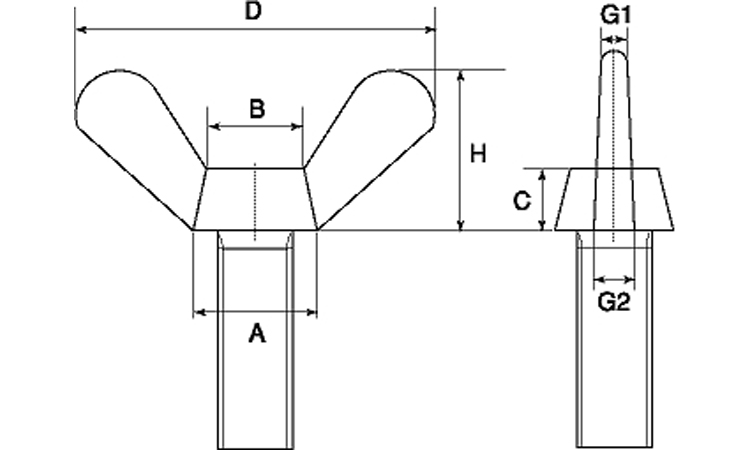

| ねじの 呼び径 |
A 最小 |
B 約 |
※C 最小 |
D | ※H | G1 最大 |
G2 最大 |
||
|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||||||
| M4 | 8.5 | 7 | 7 | 25 | ±1.5 | 12 | ±1.5 | 3.5 | 4.5 |
| M5 | 8.5 | 7 | 7 | 25 | 12 | 3.5 | 4.5 | ||
| M6 | 10.5 | 9 | 11 | 32 | ±2 | 18 | 4 | 5 | |
| M8 | 14 | 12 | 11 | 40 | 21 | 4.5 | 5.5 | ||
| M10 | 18 | 15 | 15 | 50 | 26 | 5.5 | 6.5 | ||
| M12 | 22 | 18 | 16 | 60 | 29 | 7 | 8 | ||
| M16 | 26 | 22 | 17 | 70 | 34 | ±2 | 8 | 9 | |
| M20 | 34 | 28 | 23 | 90 | ±2.5 | 46 | 9 | 11 | |
| ※Cおよび※Hの寸法はメーカーのオリジナル寸法です | |||||||||
| 黄銅 | |||||||||
| ねじの 呼び径 |
A | B | C | D | H | G1 | G2 | ||
| M5 | 10 | 7 | 5.5 | 25 | 12 | 2.5 | 3 | ||
| M6 | 11 | 9 | 6.5 | 29.5 | 13.5 | 3.2 | 3.7 | ||
| M10 | 17 | 13 | 10 | 42 | 22 | 3.5 | 4.5 | ||
| ※黄銅は在庫なくなり次第廃番となります | |||||||||
蝶ボルト（１種）は、頭部の羽（つまみ部）が丸い形状をした手回し用の蝶ボルトです。左右の羽を指でつまんで回せるため、ドライバーやスパナなどの工具を使わず締付け・取り外しができます。
1種の特徴は丸い羽形状です。これに対して蝶ボルト2種のRタイプ・Hタイプは羽が角ばった形状で、Rタイプは小型、Hタイプは大型です。交換や選定では、ねじ径と長さだけでなく、1種・2種の区分や頭部形状も確認します。
ラインナップはM4、M5、M6、M8、M10、M12、M16、M20で、径と長さの組み合わせは実質97サイズです。M4×6からM20×100まであり、最長サイズはM8×150です。材質はステンレス、鉄、SUS316L、黄銅があります。
機械・設備のカバーや治具、調整部など、着脱や位置調整の際に手でねじを操作したい箇所で使用できます。
初心者向けに簡単に説明すると、「丸い形の羽を指でつまんで回せる、1種の手回し用蝶ボルト」です。
1種は頭部の羽が丸い形状です。2種は羽が角ばっており、Rタイプは小型、Hタイプは大型です。
プレス蝶ボルトは頭部の羽を板のプレス加工で製作した蝶ボルトです。本商品は1種の丸い羽形状です。
六角ボルトはスパナやレンチなどを使って締め付けるのが一般的ですが、本商品は蝶形頭部を直接手で回して着脱できます。
丸い形状の羽（つまみ部）を持つ1種です。2種R・Hなどと取り違えないよう、必要な頭部形状を確認してください。
M4、M5、M6、M8、M10、M12、M16、M20があります。相手側のめねじに合う呼び径と必要な長さを選びます。
ステンレス、鉄、SUS316L、黄銅があります。サイズによって取り扱いが異なります。使用条件に必要な性能を確認して選定してください。
生地、GB(茶)、BK(黒)、三価ﾎﾜｲﾄ(銀)、ﾆｯｹﾙ(銀)、ｸﾛﾒｰﾄ(黄土)があります。材質・サイズによって取り扱いが異なります。必要な外観や使用条件に合わせて選択してください。
ねじ径、長さ、材質、表面処理に加え、丸い羽を持つ1種の頭部形状と、手で操作するためのスペースを確認してください。
機械・設備のカバー、治具、調整部など、工具を使わず手で着脱・調整したい箇所や、丸い羽を持つ1種の蝶ボルトが指定されている箇所に向いています。
角ばった羽を持つ2種R・Hが指定されている箇所や、蝶形頭部を操作するスペースがない箇所、工具による締付けが指定されている箇所には向きません。
本商品はM4～M20のメートルねじで、頭部の羽が丸い形状をした1種の蝶ボルトです。
メートルねじにはJIS・ISOによる寸法体系があります。規格指定がある用途では、呼び径、ピッチ、長さに加え、1種の頭部形状・寸法、材質、表面処理を確認してください。
A1. 頭部の羽が丸い形状をしており、工具を使わず手で締付け・取り外しができる蝶ボルトです。
A2. 羽（つまみ部）が丸い形状をしています。
A3. M4×6からM20×100までの実質97サイズがあり、最長はM8×150です。
A4. ステンレス、鉄、SUS316L、黄銅があります。
A5. 1種は羽が丸い形状です。2種は羽が角ばっており、Rタイプは小型、Hタイプは大型です。
A6. プレス蝶ボルトは板のプレス加工で羽を製作した蝶ボルトです。本商品は1種の丸い羽形状です。
A7. はい。蝶形頭部を指でつまんで回して締付け・取り外しができます。
A8. ねじ径、長さ、丸い羽を持つ1種の頭部形状・寸法、材質、表面処理、操作スペースを確認してください。
蝶ボルト（１種）は、丸い形状の羽を持つ蝶形頭部を指でつまみ、工具を使わず手で締付け・取り外しができる蝶ボルトです。
蝶ボルト（１種）
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
蝶ボルト（１種）
C00000600060020003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 6 X 20 |
|
品薄 | なし | 250 | 1,126円 1,024円 | |
|
蝶ボルト（１種）
C00000600080020003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 8 X 20 |
|
品薄 | なし | 130 | 1,126円 1,024円 | |
|
蝶ボルト（１種）
C00000600080060003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 8 X 60 |
|
あり | なし | 70 | 1,113円 1,012円 | |
|
蝶ボルト（１種）
C00000600100015003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 10X15 |
|
品薄 | なし | 70 | 1,449円 1,318円 | |
|
蝶ボルト（１種）
C00000600100020003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 10X20 |
|
品薄 | なし | 70 | 1,449円 1,318円 | |
|
蝶ボルト（１種）
C00000600100025003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 10X25 |
|
要確認 | なし | 70 | 1,449円 1,318円 | |
|
蝶ボルト（１種）
C00000600120020003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12X20 |
|
品薄 | なし | 40 | 1,421円 1,292円 | |
|
蝶ボルト（１種）
C00000600120025003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12X25 |
|
品薄 | なし | 40 | 1,421円 1,292円 | |
|
蝶ボルト（１種）
C00000600120030003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12X30 |
|
あり | なし | 40 | 1,421円 1,292円 | |
|
蝶ボルト（１種）
C00000600120035003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12X35 |
|
あり | なし | 30 | 1,421円 1,292円 | |
|
蝶ボルト（１種）
C00000600120040003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12X40 |
|
品薄 | なし | 30 | 1,578円 1,435円 | |
|
蝶ボルト（１種）
C00000600120060003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12X60 |
|
あり | なし | 25 | 1,819円 1,654円 | |
|
蝶ボルト（１種）
C00000600160025003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 16X25 |
|
あり | なし | 25 | 2,703円 2,458円 | |
|
蝶ボルト（１種）
C00000600160030003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 16X30 |
|
あり | なし | 25 | 2,457円 2,234円 | |
|
蝶ボルト（１種）
C00000600160035003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 16X35 |
|
あり | なし | 20 | 2,703円 2,458円 | |
|
蝶ボルト（１種）
C00000600160040003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 16X40 |
|
あり | なし | 20 | 2,703円 2,458円 | |
|
蝶ボルト（１種）
C00000600160050003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 16X50 |
|
あり | なし | 20 | 2,703円 2,458円 | |
|
蝶ボルト（１種）
C00000600160060003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 16X60 |
|
あり | なし | 15 | 2,703円 2,458円 | |
|
蝶ボルト（１種）
C00000600160070003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 16X70 |
|
あり | なし | 15 | 2,745円 2,496円 | |
|
蝶ボルト（１種）
C00000600160080003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 16X80 |
|
あり | なし | 15 | 2,797円 2,543円 | |
|
蝶ボルト（１種）
C00000600200040003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 20X40 |
|
品薄 | なし | 12 | 5,916円 5,379円 | |
|
蝶ボルト（１種）
C00100600050010005 |
黄銅 | ﾆｯｹﾙ(銀) | 5X10(D=25 |
|
品薄 | なし | 200 | 125円 114円 | |
|
蝶ボルト（１種）
C00100600060012005 |
黄銅 | ﾆｯｹﾙ(銀) | 6X12(D29.5 |
|
品薄 | なし | 130 | 136円 124円 | |
|
蝶ボルト（１種）
C00100600060015005 |
黄銅 | ﾆｯｹﾙ(銀) | 6X15(D29.5 |
|
品薄 | なし | 120 | 140円 128円 | |
|
蝶ボルト（１種）
C00200600040006000 |
ステンレス | 生地 | 4 X 6 |
|
品薄 | なし | 500 | 818円 744円 | |
|
蝶ボルト（１種）
C00200600040008000 |
ステンレス | 生地 | 4 X 8 |
|
品薄 | なし | 500 | 818円 744円 | |
|
蝶ボルト（１種）
C00200600040010000 |
ステンレス | 生地 | 4 X 10 |
|
品薄 | なし | 500 | 818円 744円 | |
|
蝶ボルト（１種）
C00200600040010007 |
ステンレス | GB(茶) | 4 X 10 |
|
要確認 | なし | 500 | 910円 828円 | |
|
蝶ボルト（１種）
C00200600040010008 |
ステンレス | BK(黒) | 4 X 10 |
|
要確認 | なし | 500 | 1,108円 1,008円 | |
|
蝶ボルト（１種）
C00200600040012000 |
ステンレス | 生地 | 4 X 12 |
|
品薄 | なし | 500 | 818円 744円 | |
|
蝶ボルト（１種）
C00200600040012007 |
ステンレス | GB(茶) | 4 X 12 |
|
要確認 | なし | 500 | 927円 843円 | |
|
蝶ボルト（１種）
C00200600040012008 |
ステンレス | BK(黒) | 4 X 12 |
|
要確認 | なし | 500 | 1,127円 1,025円 | |
|
蝶ボルト（１種）
C00200600040015000 |
ステンレス | 生地 | 4 X 15 |
|
品薄 | なし | 400 | 818円 744円 | |
|
蝶ボルト（１種）
C00200600040015007 |
ステンレス | GB(茶) | 4 X 15 |
|
要確認 | なし | 400 | 935円 850円 | |
|
蝶ボルト（１種）
C00200600040015008 |
ステンレス | BK(黒) | 4 X 15 |
|
要確認 | なし | 400 | 1,137円 1,034円 | |
|
蝶ボルト（１種）
C00200600040020000 |
ステンレス | 生地 | 4 X 20 |
|
品薄 | なし | 400 | 818円 744円 | |
|
蝶ボルト（１種）
C00200600040020007 |
ステンレス | GB(茶) | 4 X 20 |
|
要確認 | なし | 400 | 1,067円 970円 | |
|
蝶ボルト（１種）
C00200600040020008 |
ステンレス | BK(黒) | 4 X 20 |
|
要確認 | なし | 400 | 1,299円 1,181円 | |
|
蝶ボルト（１種）
C00200600040030000 |
ステンレス | 生地 | 4 X 30 |
|
品薄 | なし | 300 | 818円 744円 | |
|
蝶ボルト（１種）
C00200600040030007 |
ステンレス | GB(茶) | 4 X 30 |
|
要確認 | なし | 300 | 1,124円 1,022円 |
