８．８六角ボルト（協栄（並目
画像をクリックして拡大イメージを表示
-
16.0
-
-
-
サイズ：M6×16（P=1.0）～M24×110（P=3.0）（実質57サイズ）
材質：鉄
表面処理：生地、ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）
強度区分8.8の六角ボルトです。六角頭によりレンチで確実に締め付けられ、ナットとの組み合わせによる機械や設備の締結に適しています。
ねじの種類によるサイズの考え方
産業機械、設備機器、建築金物、各種金属部材など、強度区分8.8のボルトを必要とする締結用途で使用されます。

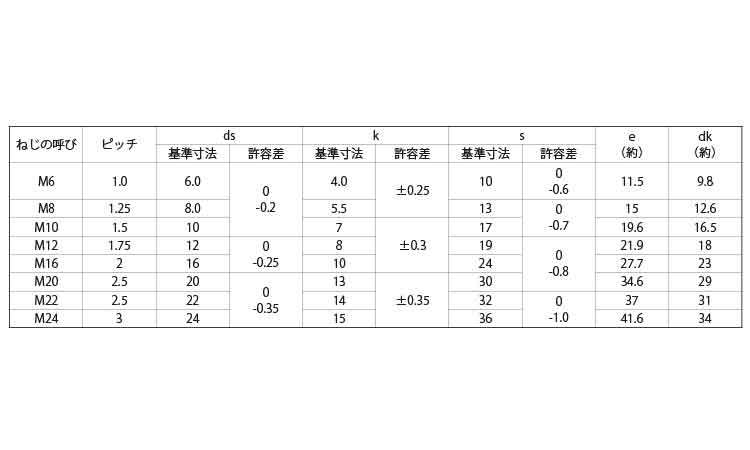

| ねじの呼び | ピッチ | ds | k | s | e (約) | dk (約) | |||
|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||||
| M6 | 1.0 | 6.0 | 0 -0.2 | 4.0 | ±0.25 | 10 | 0 -0.6 | 11.5 | 9.8 |
| M8 | 1.25 | 8.0 | 5.5 | 13 | 0 -0.7 | 15 | 12.6 | ||
| M10 | 1.5 | 10 | 7 | ±0.3 | 17 | 0 -0.7 | 19.6 | 16.5 | |
| M12 | 1.75 | 12 | 0 -0.25 | 8 | 19 | 0 -0.8 | 21.9 | 18 | |
| M16 | 2 | 16 | 10 | 24 | 27.7 | 23 | |||
| M20 | 2.5 | 20 | 13 | ±0.35 | 30 | 0 -1.0 | 34.6 | 29 | |
| M22 | 2.5 | 22 | 0 -0.35 | 14 | 32 | 37 | 31 | ||
| M24 | 3 | 24 | 15 | 36 | 0 -1.0 | 41.6 | 34 | ||
８．８六角ボルト（協栄・並目）は、六角頭を持つ強度区分8.8の六角ボルトです。六角頭はスパナやメガネレンチ、ソケットレンチなどで締め付けやすく、ナットやめねじと組み合わせて部材を固定します。
「8.8」はボルトの強度区分を示す一般的な表示で、機械設備や各種装置などで広く使用されています。六角頭は工具を確実に掛けられるため、大きな締付力を与えやすく、保守や交換作業も行いやすい構造です。
商品固有情報として、データでは材質は鉄、サイズはM6×16（P=1.0）～M24×110（P=3.0）まで57サイズをラインナップしています。表面処理は生地、ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）を確認できます。これら以外の材質・表面処理・寸法・性能についてはデータに記載がないため、本ページでは記載していません。
選定時は、呼び径・ピッチ・ボルト長さ・使用するナットとの適合を確認してください。また、締結する部材の厚みや使用環境に応じて適切な表面処理を選択することも重要です。強度区分が指定されている設備では、指定された強度区分のボルトを使用してください。
なべ小ねじはドライバーで締め付ける小ねじですが、六角ボルトはレンチ類を使用して締め付けます。
皿小ねじは頭部を部材表面とほぼ平らにできますが、六角ボルトは頭部が突出します。
トラス小ねじは頭部径が大きく低い形状ですが、六角ボルトは六角頭を採用し、レンチによる締付けを行います。
六角穴付きボルトは六角レンチを使用しますが、六角ボルトはスパナやレンチで外側の六角頭を締め付けます。
レンチによる確実な締付けが必要な用途には六角頭が適しています。
並目ねじは一般的な締結用途で広く採用されています。
本商品のデータでは鉄です。
本商品のデータでは生地、ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）を確認できます。
締結する部材や使用環境に合わせてサイズと表面処理を選定してください。
- 産業機械の組立
- 設備機器の締結
- 建築金物の固定
- 金属部材の組立
- 強度区分8.8指定の締結箇所
- ドライバーのみで締め付ける設計
- 頭部を部材表面と面一にしたい箇所
- 六角頭の工具スペースを確保できない箇所
- データに記載のない仕様を必要とする用途
六角ボルトにはJIS規格やISO規格に基づく製品が広く流通しています。本商品の商品名には強度区分8.8が記載されていますが、データには具体的なJIS規格番号やISO規格番号の記載はありません。そのため、本ページでは規格番号を推測して記載していません。規格適合が必要な場合は、メーカー仕様や製品仕様をご確認ください。
A1. 強度区分8.8が表示された六角頭のボルトです。
A2. 強度区分が指定される機械設備や各種装置の締結に使用されるためです。
A3. データでは鉄です。
A4. データでは生地、ユニクロ（銀）、クロメート（黄土）、三価ホワイト（銀）が設定されています。
A5. データではM6×16（P=1.0）～M24×110（P=3.0）まで57サイズです。
A6. 六角ボルトは外側の六角頭をレンチで締め付け、六角穴付きボルトは六角レンチを使用します。
A7. 呼び径・ピッチ・長さ・ナットとの適合・使用環境・必要な強度区分を確認してください。
８．８六角ボルト（協栄・並目）は、強度区分8.8の鉄製六角ボルトです。データでは生地・ユニクロ・クロメート・三価ホワイトを設定し、M6×16（P=1.0）～M24×110（P=3.0）まで57サイズをラインナップしています。
頭部形状
一般的に、ナットと一緒に使われるねじのことをボルトと呼んでいます。その中でも代表的な六角ボルトは、正六角形の頭を持ち、レンチやスパナなどを使って締め付けます。
すりわりや十字穴のねじより、強く締め付けることができます。
●全ネジ=頭部以下が全てネジが切られているボルトです。（長さ30mm以下が目安です）
●半ネジ（中ボルト）=ネジ先から途中までしかネジが切られていないボルトです。
半ネジの計算方法（目安です）
L＝129まで ねじ径(太さ)×2＋6
L＝130～219 ねじ径(太さ)×2＋12
L＝220～ ねじ径(太さ)×2＋25
例：M10X250半ネジのネジ部はL（長さ）が220以上なので10X2+25=45㎜となります。
細目 ネジピッチの規格|ネジの豆知識ネジログ
ネジの百科事典 | 六角ボルト
８．８六角ボルト（協栄（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
８．８六角ボルト（協栄（並目
B000Y3000080016000 |
鉄 | 生地 | 8 X 16(P=1.25 |
|
あり | なし | 350 | 19.39円 17.62円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000080020002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 8 X 20(P=1.25 |
|
あり | なし | 300 | 27.67円 25.15円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000080025002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 8 X 25(P=1.25 |
|
あり | なし | 300 | 30.36円 27.6円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000080035002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 8 X 35(P=1.25 |
|
あり | なし | 300 | 38.34円 34.85円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000100020002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 10X20(P=1.5 |
|
あり | なし | 200 | 49.63円 45.11円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000100025002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 10X25(P=1.5 |
|
あり | なし | 200 | 54.23円 49.3円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000100030002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 10X30(P=1.5 |
|
あり | なし | 200 | 58.3円 53円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000100040002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 10X40(P=1.5 |
|
品薄 | なし | 150 | 69.4円 63.09円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000100040003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 10X40(P=1.5 |
|
あり | なし | 150 | 70.31円 63.91円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000100045002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 10X45(P=1.5 |
|
品薄 | なし | 150 | 75.19円 68.35円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000100050000 |
鉄 | 生地 | 10X50(P=1.5 |
|
要確認 | なし | 100 | 54.82円 49.84円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000100055002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 10X55(P=1.5 |
|
あり | なし | 100 | 86.33円 78.48円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000100075002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 10X75(P=1.5 |
|
あり | なし | 100 | 110円 99.36円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000120030000 |
鉄 | 生地 | 12X30(P=1.75 |
|
あり | なし | 150 | 59.62円 54.2円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000120030002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 12X30(P=1.75 |
|
あり | なし | 150 | 81.58円 74.16円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000120035000 |
鉄 | 生地 | 12X35(P=1.75 |
|
あり | なし | 140 | 63.17円 57.42円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000120035002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 12X35(P=1.75 |
|
あり | なし | 140 | 86.33円 78.48円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000120035003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 12X35(P=1.75 |
|
あり | なし | 140 | 84.75円 77.04円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000120040000 |
鉄 | 生地 | 12X40(P=1.75 |
|
あり | なし | 130 | 68.44円 62.21円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000120065002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 12X65(P=1.75 |
|
あり | なし | 90 | 132円 120円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000120075002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 12X75(P=1.75 |
|
あり | なし | 80 | 148円 134円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000120080002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 12X80(P=1.75 |
|
あり | なし | 80 | 153円 139円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000120090002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 12X90(P=1.75 |
|
あり | なし | 70 | 172円 156円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000120100002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 12X100(P=1.75 |
|
あり | なし | 60 | 187円 170円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000160045000 |
鉄 | 生地 | 16X45(P=2.0 |
|
あり | なし | 60 | 137円 124円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000160045002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 16X45(P=2.0 |
|
あり | なし | 60 | 187円 170円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000160045003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 16X45(P=2.0 |
|
あり | なし | 60 | 186円 169円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000160050000 |
鉄 | 生地 | 16X50(P=2.0 |
|
あり | なし | 60 | 146円 132円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000160055000 |
鉄 | 生地 | 16X55(P=2.0 |
|
あり | なし | 50 | 157円 142円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000160060000 |
鉄 | 生地 | 16X60(P=2.0 |
|
あり | なし | 50 | 165円 150円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000160080002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 16X80(P=2.0 |
|
あり | なし | 40 | 280円 254円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000200055000 |
鉄 | 生地 | 20X55(P=2.5 |
|
あり | なし | 30 | 258円 234円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000200055003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 20X55(P=2.5 |
|
あり | なし | 70 | 366円 332円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000200075002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 20X75(P=2.5 |
|
あり | なし | 50 | 451円 410円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000200085000 |
鉄 | 生地 | 20X85(P=2.5 |
|
あり | なし | 45 | 363円 330円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000200085002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 20X85(P=2.5 |
|
あり | なし | 45 | 495円 450円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000240045000 |
鉄 | 生地 | 24X45(P=3.0 |
|
要確認 | なし | 50 | 346円 315円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000240065002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 24X65(P=3.0 |
|
あり | なし | 40 | 632円 574円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000240110001 |
鉄 | ﾕﾆｸﾛ(銀) | 24X110(P=3.0 |
|
あり | なし | 25 | 913円 830円 | |
|
８．８六角ボルト（協栄（並目
B000Y3000060016002 |
鉄 | ｸﾛﾒｰﾄ(黄土) | 6 X 16(P=1.0 |
|
あり | なし | 700 | 13.59円 12.35円 |
