１０．９ 六角ボルト（ＪＨ（並目
画像をクリックして拡大イメージを表示
-
20.0
-
-
サイズ：M8×20～M20×200（実質77サイズ）
材質：鉄
表面処理：生地
六角頭と全ねじを採用した10.9強度区分の六角ボルトです。レンチで締め付けやすく、ナットとの組み合わせによる機械・設備の締結に使用されます。
ねじの種類によるサイズの考え方
機械設備、産業機械、各種装置、金属構造物など、ナットを使用して部材を締結する用途に使用されます。

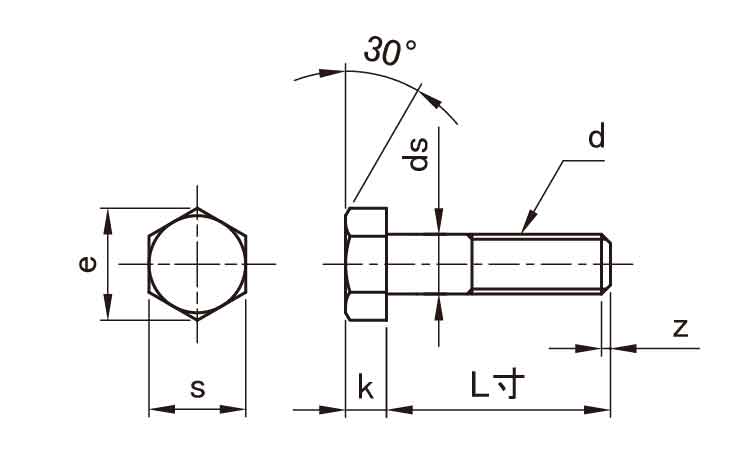

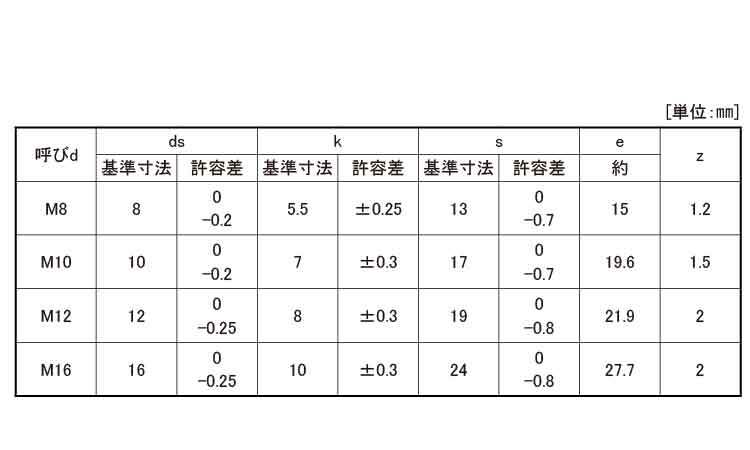

| 呼び径 d | ピッチ | ds | k | s | |||
|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||
| M8 | 1.25 | 8 | 0 -0.2 | 5.5 | ±0.25 | 13 | 0 -0.7 |
| M10 | 1.5 | 10 | 0 -0.2 | 7 | ±0.3 | 17 | 0 -0.7 |
| M12 | 1.75 | 12 | 0 -0.25 | 8 | ±0.3 | 19 | 0 -0.8 |
| M16 | 2.0 | 16 | 0 -0.25 | 10 | ±0.3 | 24 | 0 -0.8 |
| M20 | 2.5 | 20 | 0 -0.35 | 13 | ±0.35 | 30 | 0 -0.8 |
１０．９ 六角ボルト（ＪＨ・並目）は、六角頭を持ち、軸全体にねじが切られた全ねじタイプの六角ボルトです。スパナやメガネレンチ、ソケットレンチなどの工具で締め付ける構造で、ナットまたはめねじと組み合わせて部材同士を固定します。
10.9はボルトの強度区分を表す一般的な表示であり、機械や設備など高い締結力が求められる場面で広く使用されています。ただし、本ページではデータに記載されている商品情報のみを商品固有情報として掲載しています。
六角頭は工具を確実に掛けやすく、大きな締付けトルクを与えやすいことが特徴です。また、全ねじ構造は軸全体にねじがあるため、ナット位置を自由に調整しやすく、複数枚の部材を締結する用途にも適しています。
商品固有情報として、本商品は鉄製・生地仕様で、M8×20からM20×200まで77サイズをラインナップしています。サイズ展開が豊富なため、用途に応じた長さを選択できます。
選定時は、呼び径・ピッチ・必要な締結長さ・締付方法・使用環境を確認し、組み合わせるナットや相手部材との適合を確認することが重要です。また、10.9強度区分のボルトを使用する場合は、締付条件や組み合わせる部品についても十分確認してください。
なべ小ねじはドライバーで締め付ける小ねじです。六角ボルトはレンチ類で締め付け、ナットとの組み合わせで使用することが一般的です。
皿小ねじは頭部が部材表面とほぼ平らになるよう使用します。六角ボルトは頭部が突出する構造です。
トラス小ねじは頭部径が大きく低い形状ですが、六角ボルトは六角頭によってレンチで確実に締め付けられます。
六角穴付きボルトは六角レンチを使用しますが、六角ボルトは外側の六角頭をスパナやレンチで締め付けます。
レンチによる締付けが必要な用途には六角頭が適しています。
全ねじはナット位置を自由に調整しやすく、多様な締結長さに対応できます。
本商品のデータでは鉄です。
本商品のデータでは生地です。
必要な締結長さや相手部材との組み合わせを確認して選定してください。
- 機械設備の組立
- 産業機械の締結
- 金属構造物の固定
- ナットを使用する一般的な締結
- 全ねじによる位置調整を伴う締結
- 頭部を部材表面と面一にしたい箇所
- ドライバーのみで締め付ける設計
- 六角頭の工具スペースを確保できない箇所
- データに記載のない仕様を必要とする用途
六角ボルトはJIS規格やISO規格で規定されている製品が広く流通しています。本商品の商品名には「10.9」の強度区分表示がありますが、データには具体的なJIS規格番号やISO規格番号の記載はありません。そのため、本ページでは特定の規格番号は記載していません。規格適合が必要な場合は、メーカー仕様や製品仕様をご確認ください。
A1. 強度区分10.9が表示された六角頭・全ねじタイプのボルトです。
A2. ナット位置を調整しやすく、締結位置の自由度が高いためです。
A3. データでは鉄です。
A4. データでは生地です。
A5. データではM8×20～M20×200までの77サイズです。
A6. 六角ボルトは外側の六角頭をレンチで締め付け、六角穴付きボルトは六角レンチを使用します。
A7. 呼び径・ピッチ・締結長さ・使用環境・組み合わせるナットとの適合を確認してください。
１０．９ 六角ボルト（ＪＨ・並目）は、六角頭と全ねじを備えた10.9強度区分のボルトです。データでは鉄・生地仕様で、M8×20～M20×200まで77サイズをラインナップしています。
１０．９ 六角ボルト（ＪＨ（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000080020000 |
鉄 | 生地 | 8X20(P=1.25 |
|
あり | あり | 100 | 12.61円 11.47円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000080025000 |
鉄 | 生地 | 8X25(P=1.25 |
|
あり | あり | 100 | 14.14円 12.86円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000080030000 |
鉄 | 生地 | 8X30X22(P=1.25 |
|
あり | あり | 100 | 15.99円 14.54円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000100025000 |
鉄 | 生地 | 10X25(P=1.5 |
|
あり | あり | 100 | 24.51円 22.29円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000100030000 |
鉄 | 生地 | 10X30(P=1.5 |
|
あり | あり | 100 | 26.62円 24.2円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000100035000 |
鉄 | 生地 | 10X35X26(P=1.5 |
|
あり | あり | 100 | 29.52円 26.84円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000100040000 |
鉄 | 生地 | 10X40X26(P=1.5 |
|
あり | あり | 50 | 32.03円 29.12円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120025000 |
鉄 | 生地 | 12X25(P=1.75 |
|
あり | あり | 100 | 36.7円 33.37円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120030000 |
鉄 | 生地 | 12X30(P=1.75 |
|
あり | あり | 100 | 40円 36.37円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120035000 |
鉄 | 生地 | 12X35(P=1.75 |
|
あり | あり | 50 | 43.4円 39.46円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120040000 |
鉄 | 生地 | 12X40X30(P=1.75 |
|
あり | あり | 50 | 47.7円 43.37円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120045000 |
鉄 | 生地 | 12X45X30(P=1.75 |
|
あり | あり | 50 | 51.48円 46.8円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120050000 |
鉄 | 生地 | 12X50X30(P=1.75 |
|
あり | あり | 50 | 56.59円 51.45円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120055000 |
鉄 | 生地 | 12X55X30(P=1.75 |
|
あり | あり | 50 | 60.03円 54.58円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120060000 |
鉄 | 生地 | 12X60X30(P=1.75 |
|
あり | あり | 50 | 64.18円 58.35円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120065000 |
鉄 | 生地 | 12X65X30(P=1.75 |
|
あり | あり | 50 | 67.35円 61.23円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120070000 |
鉄 | 生地 | 12X70X30(P=1.75 |
|
あり | あり | 50 | 71.54円 65.04円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120075000 |
鉄 | 生地 | 12X75X30(P=1.75 |
|
あり | あり | 50 | 75.62円 68.75円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120080000 |
鉄 | 生地 | 12X80X30(P=1.75 |
|
あり | あり | 40 | 78.65円 71.5円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120085000 |
鉄 | 生地 | 12X85X30(P=1.75 |
|
あり | あり | 40 | 82.36円 74.88円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120090000 |
鉄 | 生地 | 12X90X30(P=1.75 |
|
あり | あり | 40 | 86.32円 78.48円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120095000 |
鉄 | 生地 | 12X95X30(P=1.75 |
|
あり | あり | 40 | 91.08円 82.8円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000120100000 |
鉄 | 生地 | 12X100X30(P=1.75 |
|
あり | あり | 40 | 95.04円 86.4円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160040000 |
鉄 | 生地 | 16X40(P=2.0 |
|
あり | あり | 70 | 90.28円 82.08円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160045000 |
鉄 | 生地 | 16X45(P=2.0 |
|
あり | あり | 60 | 98.2円 89.28円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160050000 |
鉄 | 生地 | 16X50X38(P=2.0 |
|
あり | あり | 60 | 105円 95.76円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160055000 |
鉄 | 生地 | 16X55X38(P=2.0 |
|
あり | あり | 50 | 111円 101円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160060000 |
鉄 | 生地 | 16X60X38(P=2.0 |
|
あり | あり | 50 | 117円 107円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160065000 |
鉄 | 生地 | 16X65X38(P=2.0 |
|
あり | あり | 50 | 123円 112円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160070000 |
鉄 | 生地 | 16X70X38(P=2.0 |
|
あり | あり | 40 | 130円 119円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160075000 |
鉄 | 生地 | 16X75X38(P=2.0 |
|
あり | あり | 40 | 137円 125円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160080000 |
鉄 | 生地 | 16X80X38(P=2.0 |
|
あり | あり | 40 | 145円 132円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160085000 |
鉄 | 生地 | 16X85X38(P=2.0 |
|
あり | あり | 40 | 151円 138円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160090000 |
鉄 | 生地 | 16X90X38(P=2.0 |
|
あり | あり | 30 | 158円 144円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160095000 |
鉄 | 生地 | 16X95X38(P=2.0 |
|
あり | あり | 30 | 166円 151円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160100000 |
鉄 | 生地 | 16X100X38(P=2.0 |
|
あり | あり | 30 | 172円 157円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160105000 |
鉄 | 生地 | 16X105X38(P=2.0 |
|
あり | あり | 30 | 182円 166円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160110000 |
鉄 | 生地 | 16X110X38(P=2.0 |
|
あり | あり | 30 | 187円 170円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160115000 |
鉄 | 生地 | 16X115X38(P=2.0 |
|
あり | あり | 30 | 194円 177円 | |
|
１０．９ 六角ボルト（ＪＨ（並目
B000U4000160120000 |
鉄 | 生地 | 16X120X38(P=2.0 |
|
あり | あり | 25 | 201円 183円 |
１０．９ 六角ボルト（ＪＨ（並目
