ＢＵＭＡＸ１０．９六角ボルト（半（並目
画像をクリックして拡大イメージを表示
-
35.0
-
-
サイズ：M6×35（P=1.0）～M16×120（P=2.0）（実質43サイズ）
材質：SUS316L
表面処理：生地

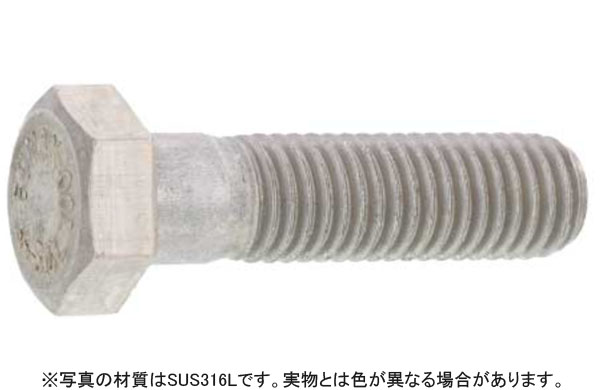

外六角頭と半ねじ構造を採用したBUMAX10.9シリーズの六角ボルトです。軸部を活かした締結に適した構造です。
ねじの種類によるサイズの考え方
産業機械、設備機器、プラント設備、各種装置など、軸部を利用したボルト・ナット締結が必要な箇所に使用されます。

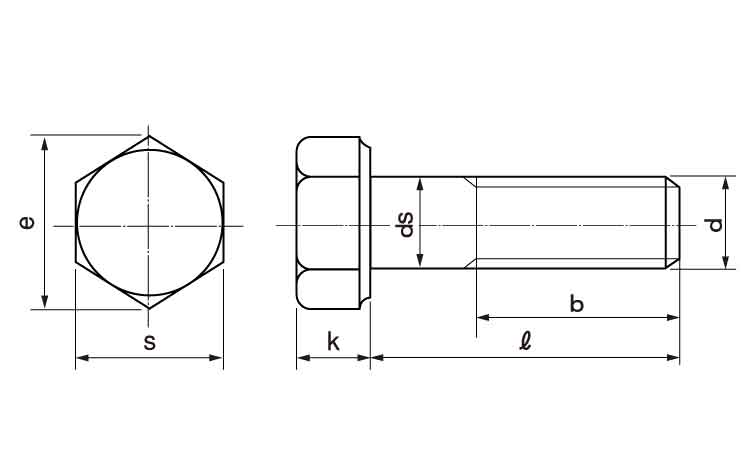

| 呼び径 | ピッチ p | 有効断面積 | 胴部径 ds | 平径 S | 高さ k | 対角 e Min. | ねじ部長さ b・注1 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. | Min. | 基準寸法 Max. | Min. | 基準寸法 | Max. | Min. | 125mm以下 | 125mm超え | ||||
| M6 | 1 | 20.1 | 6 | 5.82 | 10 | 9.78 | 4 | 4.15 | 3.85 | 11.05 | 18 | 24 |
| M8 | 1.25 | 36.6 | 8 | 7.78 | 13 | 12.73 | 5.3 | 5.45 | 5.15 | 14.38 | 22 | 28 |
| M10 | 1.5 | 58 | 10 | 9.78 | ※16 | 15.73 | 6.4 | 6.58 | 6.22 | 17.77 | 26 | 32 |
| M12 | 1.75 | 84.3 | 12 | 11.73 | ※18 | 17.73 | 7.5 | 7.68 | 7.32 | 20.03 | 30 | 36 |
| M16 | 2 | 157 | 16 | 15.73 | 24 | 23.67 | 10 | 10.18 | 9.82 | 26.75 | 38 | 44 |
※印の平径（対辺）は新JISです。旧JIS製品より1mmずつ小さくなっています。
注1 半ねじ製品のねじ部長さです。
ＢＵＭＡＸ１０．９六角ボルト（半（並目）は、外六角頭と半ねじ構造を採用した六角ボルトです。スパナやソケットレンチなどで締め付ける構造で、軸部の一部にねじがなく、先端側のみねじ加工されています。半ねじ構造は、締結部材同士を軸部で位置決めしながら締結したい場合によく採用されます。
六角頭は締付け工具との掛かりが良く、比較的大きな締付けトルクをかけやすい形状です。並目ねじは一般的に最も広く使用されるねじピッチで、多くのナットや関連部品と組み合わせて使用できます。
商品固有情報として、データではM6×35（P=1.0）～M16×120（P=2.0）まで実質43サイズを展開しています。材質はSUS316L、表面処理は生地です。これらはデータ掲載内容のみを根拠としています。
半ねじタイプは、締結部に軸部が通ることで荷重を受けやすい構造となるため、設備機器や産業機械、各種装置などで使用されています。選定時は呼び径、長さ、ねじ長さ、使用するナットとの組み合わせを確認し、設計条件に適したサイズを選択してください。
なべ小ねじはドライバーで締め付けますが、本商品はレンチで締め付ける六角ボルトです。
皿小ねじは頭部を部材内へ沈めますが、本商品は六角頭が部材表面に残ります。
トラス小ねじは大径頭部を採用しますが、本商品はレンチ締付け用の六角頭です。
六角穴付きボルトは六角レンチで締め付けますが、本商品は外六角頭をレンチで締め付けます。
レンチによる締付け作業に適した六角頭です。
半ねじ構造のため、軸部を利用した締結用途に適しています。
データ掲載材質はSUS316Lです。
データ掲載の表面処理は生地です。
設備機器、産業機械、プラント設備など、設計条件に合わせて選定してください。
- 産業機械
- プラント設備
- 設備機器
- 各種装置
- 軸部を利用した締結
- ボルト・ナット締結
- 全ねじ指定の設計
- 頭部を埋め込む必要がある箇所
- 六角穴付きボルト指定の設計
六角ボルトは一般的にJIS規格やISO規格の寸法体系を参考に使用されています。本商品のデータには具体的なJIS規格番号やISO規格番号の記載はありません。そのため、本ページでは規格番号を推測して記載していません。詳細はメーカー仕様をご確認ください。
A1. 外六角頭と半ねじ構造を採用したBUMAX10.9シリーズの六角ボルトです。
A2. 軸部の一部にねじがなく、先端側のみねじ加工された構造です。
A3. スパナ、メガネレンチ、ソケットレンチなどを使用します。
A4. データ掲載材質はSUS316Lです。
A5. データ掲載の表面処理は生地です。
A6. データではM6×35（P=1.0）～M16×120（P=2.0）まで実質43サイズを展開しています。
A7. 半ねじは軸部にねじがなく、全ねじは首下から先端までねじが加工されています。
ＢＵＭＡＸ１０．９六角ボルト（半（並目）は、SUS316L製・生地仕様の半ねじ六角ボルトです。データではM6×35（P=1.0）～M16×120（P=2.0）まで実質43サイズを展開し、設備機器や産業機械など軸部を利用する締結用途に使用されます。
正六角形の頭を持ち、レンチやスパナなどを使って締め付けます。
すりわりや十字穴のねじより、強く締め付けることができます。
●全ネジ=頭部以下が全てネジが切られているボルトです。（長さ30mm以下が目安です）
●半ネジ（中ボルト）=ネジ先から途中までしかネジが切られていないボルトです。
半ネジの計算方法（目安です）
L＝129まで ねじ径(太さ)×2＋6
L＝130～219 ねじ径(太さ)×2＋12
L＝220～ ねじ径(太さ)×2＋25
例：M10X250半ネジのネジ部はL（長さ）が220以上なので10X2+25=45㎜となります。
細目 ネジピッチの規格|ネジの豆知識ネジログ
ネジの百科事典 | 六角ボルト
ＢＵＭＡＸ１０．９六角ボルト（半（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100060035000 |
SUS316L | 生地 | 6X35(P=1.0 |
|
あり | なし | 100 | 266円 242円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100060040000 |
SUS316L | 生地 | 6X40(P=1.0 |
|
品薄 | なし | 100 | 306円 279円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100060045000 |
SUS316L | 生地 | 6X45(P=1.0 |
|
品薄 | なし | 100 | 332円 302円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100060050000 |
SUS316L | 生地 | 6X50(P=1.0 |
|
品薄 | なし | 100 | 255円 232円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100060055000 |
SUS316L | 生地 | 6X55(P=1.0 |
|
品薄 | なし | 100 | 271円 247円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100060060000 |
SUS316L | 生地 | 6X60(P=1.0 |
|
品薄 | なし | 100 | 299円 272円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100060065000 |
SUS316L | 生地 | 6X65(P=1.0 |
|
品薄 | なし | 100 | 331円 301円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100060070000 |
SUS316L | 生地 | 6X70(P=1.0 |
|
品薄 | なし | 100 | 375円 341円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100060075000 |
SUS316L | 生地 | 6X75(P=1.0 |
|
あり | なし | 100 | 347円 316円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100060080000 |
SUS316L | 生地 | 6X80(P=1.0 |
|
あり | なし | 100 | 635円 578円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100080040000 |
SUS316L | 生地 | 8X40(P=1.25 |
|
あり | なし | 50 | 547円 498円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100080045000 |
SUS316L | 生地 | 8X45(P=1.25 |
|
あり | なし | 50 | 590円 537円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100080050000 |
SUS316L | 生地 | 8X50(P=1.25 |
|
あり | なし | 50 | 612円 557円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100080055000 |
SUS316L | 生地 | 8X55(P=1.25 |
|
あり | なし | 50 | 678円 617円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100080060000 |
SUS316L | 生地 | 8X60(P=1.25 |
|
あり | なし | 50 | 790円 719円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100080065000 |
SUS316L | 生地 | 8X65(P=1.25 |
|
品薄 | なし | 50 | 458円 417円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100080070000 |
SUS316L | 生地 | 8X70(P=1.25 |
|
あり | なし | 50 | 831円 756円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100080080000 |
SUS316L | 生地 | 8X80(P=1.25 |
|
あり | なし | 50 | 1,032円 939円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100100045000 |
SUS316L | 生地 | 10X45(P=1.5 |
|
品薄 | なし | 50 | 941円 856円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100100050000 |
SUS316L | 生地 | 10X50(P=1.5 |
|
品薄 | なし | 50 | 1,004円 913円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100100055000 |
SUS316L | 生地 | 10X55(P=1.5 |
|
品薄 | なし | 50 | 1,095円 996円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100100060000 |
SUS316L | 生地 | 10X60(P=1.5 |
|
あり | なし | 50 | 1,162円 1,057円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100100065000 |
SUS316L | 生地 | 10X65(P=1.5 |
|
あり | なし | 50 | 1,247円 1,134円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100100070000 |
SUS316L | 生地 | 10X70(P=1.5 |
|
あり | なし | 50 | 1,313円 1,194円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100100080000 |
SUS316L | 生地 | 10X80(P=1.5 |
|
あり | なし | 50 | 1,511円 1,374円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100100090000 |
SUS316L | 生地 | 10X90(P=1.5 |
|
あり | なし | 50 | 1,731円 1,574円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100100100000 |
SUS316L | 生地 | 10X100(P=1.5 |
|
品薄 | なし | 50 | 1,346円 1,224円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100120045000 |
SUS316L | 生地 | 12X45(P=1.75 |
|
品薄 | あり | 25 | 897円 816円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100120050000 |
SUS316L | 生地 | 12X50(P=1.75 |
|
あり | なし | 25 | 1,445円 1,314円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100120055000 |
SUS316L | 生地 | 12X55(P=1.75 |
|
あり | あり | 25 | 1,531円 1,392円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100120060000 |
SUS316L | 生地 | 12X60(P=1.75 |
|
あり | あり | 25 | 1,666円 1,515円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100120065000 |
SUS316L | 生地 | 12X65(P=1.75 |
|
品薄 | あり | 25 | 1,199円 1,090円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100120070000 |
SUS316L | 生地 | 12X70(P=1.75 |
|
あり | あり | 25 | 1,837円 1,670円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100120080000 |
SUS316L | 生地 | 12X80(P=1.75 |
|
あり | あり | 25 | 2,013円 1,830円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100120090000 |
SUS316L | 生地 | 12X90(P=1.75 |
|
あり | あり | 25 | 2,365円 2,150円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100120100000 |
SUS316L | 生地 | 12X100(P=1.75 |
|
あり | あり | 25 | 2,586円 2,351円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100120120000 |
SUS316L | 生地 | 12X120(P=1.75 |
|
品薄 | なし | 25 | 1,757円 1,598円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100160070000 |
SUS316L | 生地 | 16X70(P=2.0 |
|
あり | あり | 25 | 3,363円 3,058円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100160075000 |
SUS316L | 生地 | 16X75(P=2.0 |
|
品薄 | あり | 25 | 2,633円 2,394円 | |
|
ＢＵＭＡＸ１０．９六角ボルト（半（並目
B012M4100160080000 |
SUS316L | 生地 | 16X80(P=2.0 |
|
あり | あり | 25 | 3,965円 3,605円 |
ＢＵＭＡＸ１０．９六角ボルト（半（並目
