ＢＵＭＡＸ８．８六角ボルト（半（並目
画像をクリックして拡大イメージを表示
-
30.0
-
-
サイズ：M6×30（P=1.0）～M36×160（P=4.0）（実質134サイズ）
材質：SUS316L
表面処理：生地

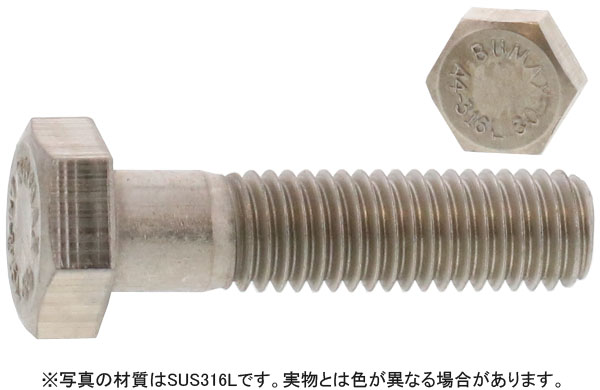

外六角頭と半ねじ構造を採用したBUMAX8.8シリーズの六角ボルトです。軸部を活かした締結ができ、位置決めを伴う締結にも適しています。
ねじの種類によるサイズの考え方
産業機械、設備機器、プラント、建築設備など、ボルト・ナットによる半ねじ仕様の締結が必要な箇所で使用されます。
| 呼び径 | ピッチ p | 有効断面積 | 胴部径 ds | 平径 S | 高さ k | 対角 e Min. | ねじ部長さ b・注1 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max. | Min. | 基準寸法 Max. | Min. | 基準寸法 | Max. | Min. | 125mm 以下 | 125mm 超え | ||||
| M6 | 1 | 20.1 | 6 | 5.82 | 10 | 9.78 | 4 | 4.15 | 3.85 | 11.05 | 18 | 24 |
| M8 | 1.25 | 36.6 | 8 | 7.78 | 13 | 12.73 | 5.3 | 5.45 | 5.15 | 14.38 | 22 | 28 |
| M10 | 1.5 | 58 | 10 | 9.78 | ※16 | 15.73 | 6.4 | 6.58 | 6.22 | 17.77 | 26 | 32 |
| M12 | 1.75 | 84.3 | 12 | 11.73 | ※18 | 17.73 | 7.5 | 7.68 | 7.32 | 20.03 | 30 | 36 |
| M14 | 2 | 115 | 14 | 13.73 | ※21 | 20.67 | 8.8 | 8.98 | 8.62 | 23.36 | 34 | 40 |
| M16 | 2 | 157 | 16 | 15.73 | 24 | 23.67 | 10 | 10.18 | 9.82 | 26.75 | 38 | 44 |
| M18 | 2.5 | 192 | 18 | 17.73 | 27 | 26.67 | 11.5 | 11.715 | 11.285 | 30.14 | 42 | 48 |
| M20 | 2.5 | 245 | 20 | 19.67 | 30 | 29.67 | 12.5 | 12.715 | 12.285 | 33.53 | 46 | 52 |
| M24 | 3 | 353 | 24 | 23.67 | 36 | 35.38 | 15 | 15.215 | 14.785 | 39.98 | 54 | 60 |
| M27 | 3 | 459 | 27 | 26.48 | 41 | 40 | 17 | 17.35 | 16.65 | 45.2 | 60 | 66 |
| M30 | 3.5 | 561 | 30 | 29.48 | 46 | 45 | 18.7 | 19.12 | 18.28 | 50.85 | 66 | 72 |
| M36 | 4 | 817 | 36 | 35.38 | 55 | 53.8 | 22.5 | 22.92 | 22.08 | 60.79 | 78 | 84 |
※印＝M10、M12、M14の平径（対辺）は新JIS製品より1mmずつ小さくなっています。
注1 半ねじ製品のねじ部長さです。
ＢＵＭＡＸ８．８六角ボルト（半（並目）は、外六角頭と半ねじ構造を採用した六角ボルトです。六角頭はスパナ、メガネレンチ、ソケットレンチなどで締め付けることができ、確実な締結作業に対応します。
半ねじタイプは、軸部とねじ部を併せ持つ構造が特徴です。軸部が締結部に入ることで位置決めしやすく、部材同士を安定して締結したい用途に適しています。一方、全ねじタイプは首下までねじが加工されているため締結位置の自由度が高く、用途に応じて使い分けられます。並目ねじは一般的に広く使用されるねじピッチで、多くの機械や設備で採用されています。
商品固有情報として、データではM6×30（P=1.0）～M36×160（P=4.0）まで実質134サイズを展開しています。材質はSUS316L、表面処理は生地が掲載されています。これらはデータ掲載内容を根拠としています。
六角頭は締付けトルクを掛けやすく、設備機器や産業機械、建築設備など幅広い用途で使用されています。選定時は呼び径、長さ、ねじピッチ、締結条件を確認し、設計条件に適したサイズを選択してください。
なべ小ねじはドライバーで締め付けますが、本商品はレンチで締め付ける六角ボルトです。
皿小ねじは頭部を部材内へ沈めますが、本商品は六角頭が部材表面に残ります。
トラス小ねじは大径頭部を持つ小ねじですが、本商品は締付けトルクを掛けやすい六角頭です。
六角穴付きボルトは六角レンチを使用しますが、本商品は外六角をレンチで締め付けます。
レンチによる締付け作業に適した六角頭です。
半ねじ構造のため、軸部を利用した締結が必要な用途に適しています。
データ掲載材質はSUS316Lです。
データ掲載の表面処理は生地です。
設備機器、産業機械、建築設備など用途に応じてサイズを選定してください。
- 産業機械
- 各種設備
- プラント設備
- 建築設備
- 軸部を利用した締結
- ボルト・ナットによる締結
- 全ねじ指定の設計
- 頭部を埋め込む必要がある箇所
- 六角穴付きボルト指定の設計
六角ボルトは一般的にJIS規格やISO規格の寸法体系を参考として使用されています。本商品のデータには具体的なJIS規格番号やISO規格番号の記載はありません。そのため、本ページでは規格番号を推測して記載していません。詳細はメーカー仕様をご確認ください。
A1. 外六角頭と半ねじ構造を採用したBUMAXシリーズの六角ボルトです。
A2. 軸部の一部にねじがなく、先端側だけにねじが加工された構造です。
A3. スパナ、メガネレンチ、ソケットレンチなどです。
A4. データ掲載材質はSUS316Lです。
A5. データ掲載の表面処理は生地です。
A6. データではM6×30（P=1.0）～M36×160（P=4.0）まで実質134サイズを展開しています。
A7. 全ねじは首下までねじがありますが、半ねじは軸部を残した構造です。
ＢＵＭＡＸ８．８六角ボルト（半（並目）は、SUS316L製・生地仕様の半ねじ六角ボルトです。データではM6×30（P=1.0）～M36×160（P=4.0）まで実質134サイズを展開し、設備機器や産業機械などで軸部を活かした締結に使用されます。
正六角形の頭を持ち、レンチやスパナなどを使って締め付けます。
すりわりや十字穴のねじより、強く締め付けることができます。
●全ネジ=頭部以下が全てネジが切られているボルトです。（長さ30mm以下が目安です）
●半ネジ（中ボルト）=ネジ先から途中までしかネジが切られていないボルトです。
半ネジの計算方法（目安です）
L＝129まで ねじ径(太さ)×2＋6
L＝130～219 ねじ径(太さ)×2＋12
L＝220～ ねじ径(太さ)×2＋25
例：M10X250半ネジのネジ部はL（長さ）が220以上なので10X2+25=45㎜となります。
細目 ネジピッチの規格|ネジの豆知識ネジログ
ネジの百科事典 | 六角ボルト
ＢＵＭＡＸ８．８六角ボルト（半（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060030000 |
SUS316L | 生地 | 6X30(P=1.0 |
|
あり | なし | 100 | 242円 220円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060035000 |
SUS316L | 生地 | 6X35(P=1.0 |
|
品薄 | あり | 100 | 266円 242円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060040000 |
SUS316L | 生地 | 6X40(P=1.0 |
|
品薄 | あり | 100 | 283円 258円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060045000 |
SUS316L | 生地 | 6X45(P=1.0 |
|
あり | あり | 100 | 332円 302円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060050000 |
SUS316L | 生地 | 6X50(P=1.0 |
|
品薄 | あり | 100 | 352円 320円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060055000 |
SUS316L | 生地 | 6X55(P=1.0 |
|
あり | なし | 100 | 352円 320円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060060000 |
SUS316L | 生地 | 6X60(P=1.0 |
|
品薄 | なし | 100 | 459円 418円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060065000 |
SUS316L | 生地 | 6X65(P=1.0 |
|
あり | なし | 100 | 459円 418円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060070000 |
SUS316L | 生地 | 6X70(P=1.0 |
|
あり | なし | 100 | 547円 498円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060080000 |
SUS316L | 生地 | 6X80(P=1.0 |
|
品薄 | なし | 100 | 434円 395円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060090000 |
SUS316L | 生地 | 6X90(P=1.0 |
|
あり | なし | 100 | 826円 751円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060100000 |
SUS316L | 生地 | 6X100(P=1.0 |
|
品薄 | なし | 100 | 1,466円 1,333円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060110000 |
SUS316L | 生地 | 6X110(P=1.0 |
|
あり | なし | 100 | 1,466円 1,333円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100060120000 |
SUS316L | 生地 | 6X120(P=1.0 |
|
あり | なし | 100 | 1,166円 1,060円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080035000 |
SUS316L | 生地 | 8X35(P=1.25 |
|
あり | なし | 50 | 416円 379円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080040000 |
SUS316L | 生地 | 8X40(P=1.25 |
|
あり | なし | 50 | 459円 418円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080045000 |
SUS316L | 生地 | 8X45(P=1.25 |
|
あり | なし | 50 | 504円 459円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080050000 |
SUS316L | 生地 | 8X50(P=1.25 |
|
あり | なし | 50 | 528円 480円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080055000 |
SUS316L | 生地 | 8X55(P=1.25 |
|
あり | なし | 50 | 567円 516円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080060000 |
SUS316L | 生地 | 8X60(P=1.25 |
|
あり | なし | 50 | 635円 578円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080065000 |
SUS316L | 生地 | 8X65(P=1.25 |
|
あり | なし | 50 | 678円 617円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080070000 |
SUS316L | 生地 | 8X70(P=1.25 |
|
品薄 | なし | 50 | 726円 660円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080075000 |
SUS316L | 生地 | 8X75(P=1.25 |
|
あり | なし | 50 | 811円 738円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080080000 |
SUS316L | 生地 | 8X80(P=1.25 |
|
品薄 | あり | 50 | 878円 799円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080090000 |
SUS316L | 生地 | 8X90(P=1.25 |
|
品薄 | なし | 50 | 1,059円 963円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080100000 |
SUS316L | 生地 | 8X100(P=1.25 |
|
あり | なし | 50 | 1,168円 1,062円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080110000 |
SUS316L | 生地 | 8X110(P=1.25 |
|
あり | なし | 50 | 1,270円 1,155円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080120000 |
SUS316L | 生地 | 8X120(P=1.25 |
|
品薄 | なし | 50 | 1,898円 1,726円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080130000 |
SUS316L | 生地 | 8X130(P=1.25 |
|
品薄 | なし | 50 | 1,520円 1,382円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080140000 |
SUS316L | 生地 | 8X140(P=1.25 |
|
あり | なし | 50 | 1,779円 1,618円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100080150000 |
SUS316L | 生地 | 8X150(P=1.25 |
|
品薄 | なし | 50 | 1,853円 1,685円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100100040000 |
SUS316L | 生地 | 10X40(P=1.5 |
|
あり | なし | 50 | 743円 676円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100100045000 |
SUS316L | 生地 | 10X45(P=1.5 |
|
あり | なし | 50 | 811円 738円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100100050000 |
SUS316L | 生地 | 10X50(P=1.5 |
|
あり | なし | 50 | 878円 799円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100100055000 |
SUS316L | 生地 | 10X55(P=1.5 |
|
あり | なし | 50 | 941円 856円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100100060000 |
SUS316L | 生地 | 10X60(P=1.5 |
|
あり | なし | 50 | 987円 898円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100100065000 |
SUS316L | 生地 | 10X65(P=1.5 |
|
品薄 | なし | 50 | 1,072円 975円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100100070000 |
SUS316L | 生地 | 10X70(P=1.5 |
|
品薄 | なし | 50 | 1,137円 1,034円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100100075000 |
SUS316L | 生地 | 10X75(P=1.5 |
|
あり | なし | 50 | 1,180円 1,073円 | |
|
ＢＵＭＡＸ８．８六角ボルト（半（並目
B012M3100100080000 |
SUS316L | 生地 | 10X80(P=1.5 |
|
品薄 | なし | 50 | 1,293円 1,176円 |
ＢＵＭＡＸ８．８六角ボルト（半（並目
