ＢＵＭＡＸ８．８六角ボルト（全（並目
画像をクリックして拡大イメージを表示
-
6.0
-
-
-
サイズ：M4×6（P=0.7）～M36×150（P=4.0）（実質136サイズ）
材質：SUS316L
表面処理：生地

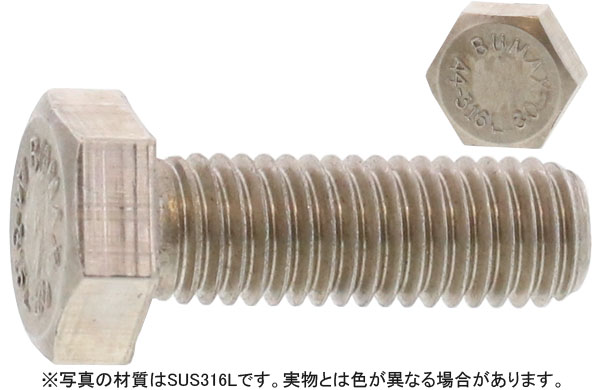

外六角頭と全ねじ構造を採用したBUMAX 8.8シリーズの六角ボルトです。首下までねじを備え、幅広い締結位置に対応します。
ねじの種類によるサイズの考え方
設備機器、産業機械、プラント、建築設備など、全ねじタイプによるボルト・ナット締結が必要な箇所に使用されます。
| 呼び径 | ピッチ p | 有効断面積 | 平径 S | 高さ k | 対角 e Min. | |||
|---|---|---|---|---|---|---|---|---|
| 基準寸法 Max. | Min. | 基準寸法 | Max | Min. | ||||
| M4 | 0.7 | 8.78 | 7 | 6.78 | 2.8 | 2.925 | 2.675 | 7.66 |
| M5 | 0.8 | 14.2 | 8 | 7.78 | 3.5 | 3.65 | 3.35 | 8.79 |
| M6 | 1 | 20.1 | 10 | 9.78 | 4 | 4.15 | 3.85 | 11.05 |
| M8 | 1.25 | 36.6 | 13 | 12.73 | 5.3 | 5.45 | 5.15 | 14.38 |
| M10 | 1.5 | 58 | ※16 | 15.73 | 6.4 | 6.58 | 6.22 | 17.77 |
| M12 | 1.75 | 84.3 | ※18 | 17.73 | 7.5 | 7.68 | 7.32 | 20.03 |
| M14 | 2 | 115 | ※21 | 20.67 | 8.8 | 8.98 | 8.62 | 23.36 |
| M16 | 2 | 157 | 24 | 23.67 | 10 | 10.18 | 9.82 | 26.75 |
| M18 | 2.5 | 192 | 27 | 26.67 | 11.5 | 11.715 | 11.285 | 30.14 |
| M20 | 2.5 | 245 | 30 | 29.67 | 12.5 | 12.715 | 12.285 | 33.53 |
| M24 | 3 | 353 | 36 | 35.38 | 15 | 15.215 | 14.785 | 39.98 |
| M27 | 3 | 459 | 41 | 40 | 17 | 17.35 | 16.65 | 45.2 |
| M30 | 3.5 | 561 | 46 | 45 | 18.7 | 19.12 | 18.28 | 50.85 |
| M36 | 4 | 817 | 55 | 53.8 | 22.5 | 22.92 | 22.08 | 60.79 |
※印＝M10、M12、M14の平径（対辺）は新JISです。旧JIS製品より1mmずつ小さくなっています。
ＢＵＭＡＸ８．８六角ボルト（全（並目）は、外六角頭と全ねじ構造を採用した六角ボルトです。スパナやメガネレンチ、ソケットレンチで締め付けることができ、首下から先端までねじが加工されているため、ナットを任意の位置で締結しやすい構造となっています。
全ねじタイプは締結位置の自由度が高く、部材厚さや使用条件に応じて幅広く選定されています。並目ねじは一般的に広く使用されるねじピッチであり、多くのボルト・ナット締結に採用されています。
商品固有情報として、データではM4×6（P=0.7）～M36×150（P=4.0）まで実質136サイズを展開しています。材質はSUS316L、表面処理は生地のみが掲載されています。これらはデータ掲載内容を根拠としています。
六角頭は高い締付けトルクを掛けやすく、設備機器や産業機械など様々な用途で使用されています。選定時には呼び径、長さ、ねじピッチ、締結条件を確認するとともに、設計条件に適したサイズを選択してください。
なべ小ねじはドライバーで締め付けますが、本商品はレンチで締め付ける六角ボルトです。
皿小ねじは頭部を部材内へ沈めますが、本商品は六角頭が部材表面に残る構造です。
トラス小ねじは大径頭部を持つ小ねじですが、本商品は締付けトルクを掛けやすい六角頭です。
六角穴付きボルトは六角レンチを使用しますが、本商品は外六角をレンチで締め付けます。
レンチで締め付ける六角頭を採用しています。
全ねじのため、締結位置の自由度を重視する用途に適しています。
データ掲載材質はSUS316Lです。
データ掲載の表面処理は生地です。
設備機器、産業機械、建築設備など用途に応じてサイズを選定してください。
- 産業機械
- 各種設備
- プラント設備
- 建築設備
- ボルト・ナットによる締結
- 全ねじが必要な締結部
- 半ねじ指定の設計
- 頭部を埋め込む必要がある箇所
- 六角穴付きボルト指定の設計
六角ボルトは一般的にJIS規格やISO規格の寸法体系を参考として使用されています。本商品のデータには具体的なJIS規格番号やISO規格番号の記載はありません。そのため、本ページでは規格番号を推測して記載していません。詳細はメーカー仕様をご確認ください。
A1. 外六角頭と全ねじ構造を採用したBUMAXシリーズの六角ボルトです。
A2. 首下から先端までねじが加工された構造です。
A3. スパナ、メガネレンチ、ソケットレンチなどです。
A4. データ掲載材質はSUS316Lです。
A5. データ掲載の表面処理は生地です。
A6. データではM4×6（P=0.7）～M36×150（P=4.0）まで実質136サイズを展開しています。
A7. 全ねじは首下までねじがあり、半ねじは軸部の一部にねじがありません。
ＢＵＭＡＸ８．８六角ボルト（全（並目）は、SUS316L製・生地仕様の全ねじ六角ボルトです。データではM4×6（P=0.7）～M36×150（P=4.0）まで実質136サイズを展開し、設備機器や産業機械などのボルト・ナット締結に使用されます。
頭部形状
正六角形の頭を持ち、レンチやスパナなどを使って締め付けます。
すりわりや十字穴のねじより、強く締め付けることができます。
●全ネジ=頭部以下が全てネジが切られているボルトです。（長さ30mm以下が目安です）
●半ネジ（中ボルト）=ネジ先から途中までしかネジが切られていないボルトです。
半ネジの計算方法（目安です）
L＝129まで ねじ径(太さ)×2＋6
L＝130～219 ねじ径(太さ)×2＋12
L＝220～ ねじ径(太さ)×2＋25
例：M10X250半ネジのネジ部はL（長さ）が220以上なので10X2+25=45㎜となります。
