六角ボルト（全（小形（金剛（並目）

サイズ：M8×20（P=1.25）（実質1サイズ）

表面処理：生地

製品の特徴

小形六角頭と全ねじ構造を採用した並目タイプの六角ボルトで、レンチによる確実な締結に対応します。
ねじの種類によるサイズの考え方

機械設備、建築金物、各種装置など、レンチを使用する一般的な締結箇所に使用されます。

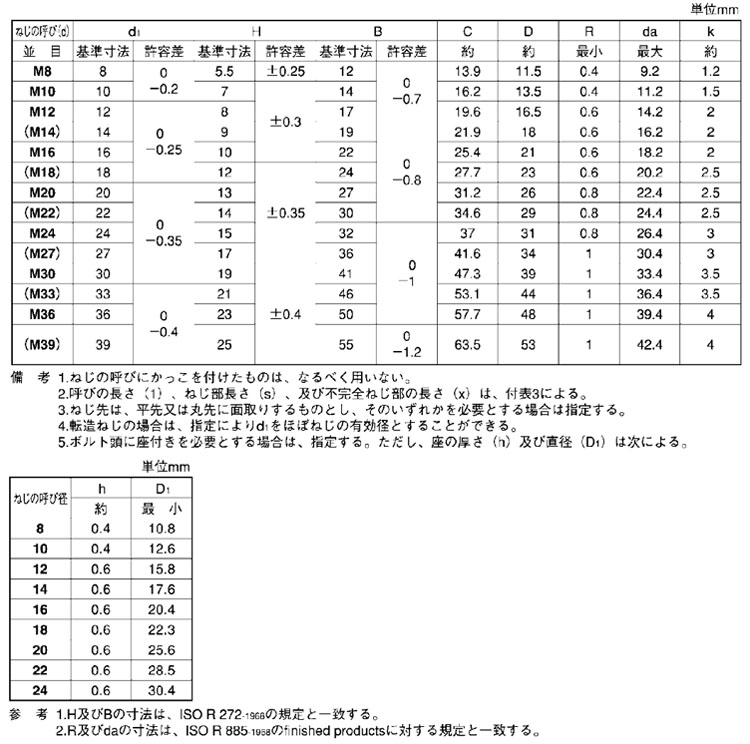

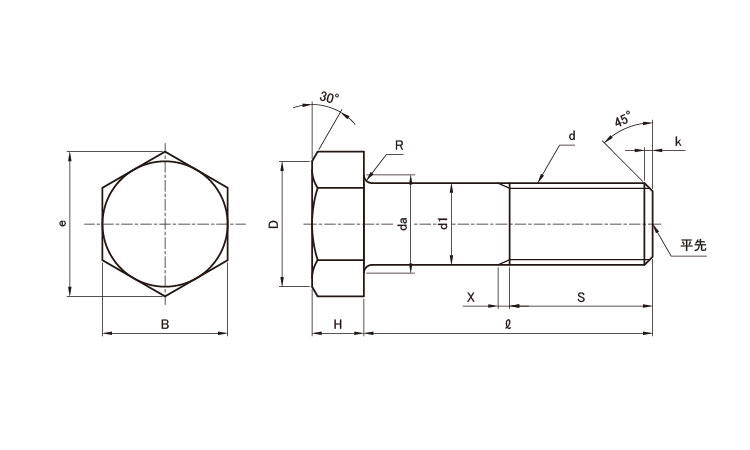

製品規格・寸法仕様表（単位：mm）

ねじの呼び(d)	d		H		B		C 約	D 約	R 最小	da 最大	k 約
ねじの呼び(d)	基準寸法	許容差	基準寸法	許容差	基準寸法	許容差	C 約	D 約	R 最小	da 最大	k 約
M8	8	0 -0.2	5.5	±0.25	12	0 -0.7	13.9	11.5	0.4	9.2	1.2
M10	10	0 -0.2	7	±0.25	14		16.2	13.5	0.4	11.2	1.5
(M12)	12	0 -0.25	8	±0.3	17		19.6	16.5	0.6	14.2	2
(M14)	14		9		19		21.9	18	0.6	16.2	2
M16	16		10		22	0 -0.8	25.4	21	0.6	18.2	2
(M18)	18		12		24		27.7	23	0.6	20.2	2.5
M20	20	0 -0.35	13	±0.35	27		31.2	26	0.8	22.4	2.5
(M22)	22		14		30	0 -1	34.6	29	0.8	24.4	2.5
M24	24		15		32		37	31	0.8	26.4	3
(M27)	27		17		36		41.6	34	1	30.4	3
M30	30	0 -0.4	19	±0.4	41		47.3	39	1	33.4	3.5
(M33)	33		21		46	0 -1.2	53.1	44	1	36.4	3.5
M36	36		23		50	0 -1.2	57.7	48	1	39.4	4
(M39)	39		25		55		63.5	53	1	42.4	4

1.ねじの呼びにかっこを付けたものは、なるべく用いない。

2.呼びの長さ（l）、ねじ部長さ（s）及び不完全ねじ部の長さ（x）は、付表3による。

3.ねじ先は、平先又は丸先に面取りするものとし、そのいずれかを必要とする場合は指定する。

4.転造ねじの場合は、指定によりdをほぼd1の有効径とすることができる。

5.ボルト頭に座付座を必要とする場合は、指定する。ただし、座の厚さ（h）及び直径（D1）は次による。

ねじの呼び径	h	D1
ねじの呼び径	約	最小
8	0.4	10.8
10	0.4	12.6
12	0.6	15.8
14	0.6	17.6
16	0.6	20.4
18	0.6	22.3
20	0.6	25.6
22	0.6	28.5
24	0.6	30.4

1.H及びBの寸法は、ISO R 272-1966の規定と一致する。

2.R及びdaの寸法は、ISO R 885-1958のfinished productsに対する規定と一致する。

六角ボルト（全（小形（金剛（並目）は、小形六角頭を採用した全ねじタイプの並目六角ボルトです。一般的な六角ボルトと同様にスパナやメガネレンチ、ソケットレンチなどで締め付けを行う締結部品で、機械設備や各種装置など幅広い分野で使用されます。

小形六角ボルトは、一般的な六角ボルトよりも二面幅が小さい頭部を採用した形状です。周囲のスペースが限られる箇所や、小形六角頭が指定される設計で使用されます。全ねじタイプは首下から先端までねじが加工されているため、ナットを任意の位置で締結しやすく、部材の厚さに応じて幅広く使用できます。

商品固有情報として、データにはM8×20（P=1.25）の1サイズが掲載されています。材質は鉄、表面処理は生地です。これらはデータ掲載内容を根拠としています。それ以外の説明は、小形六角ボルトおよび全ねじ構造に関する一般的な技術情報です。

選定時は、呼び径、長さ、ピッチに加え、小形六角頭が必要な設計であることを確認してください。また、使用するレンチサイズや締結相手との適合性も確認することが重要です。

他のねじとの違い

なべ小ねじとの違い

なべ小ねじはドライバーで締め付けますが、本商品はレンチで締め付ける小形六角ボルトです。

皿小ねじとの違い

皿小ねじは頭部を部材内へ沈めますが、本商品は小形六角頭が露出した状態で使用します。

トラス小ねじとの違い

トラス小ねじは大径頭部を持つ小ねじですが、本商品は小形六角頭を採用したボルトです。

六角穴付きボルトとの違い

六角穴付きボルトは六角レンチを使用しますが、本商品はスパナやソケットレンチで締め付けます。

選び方のポイント

小形六角頭が指定される設計や、工具スペースが限られる箇所に適しています。

全ねじタイプのため、締結位置を調整しやすい構造です。

データ掲載材質は鉄です。

データ掲載の表面処理は生地です。

使用する機械や設備の仕様に合わせて選定してください。

向いている用途

機械設備
各種装置
建築金物
小形六角頭が指定される設計
ボルト・ナットによる一般締結

向かない用途

ドライバーで締め付ける小ねじ用途
頭部を埋め込む必要がある箇所
六角穴付きボルト指定の箇所

規格について

小形六角ボルトは一般的にJIS規格やISO規格の寸法体系を参考に使用される製品があります。本商品のデータには具体的なJIS規格番号やISO規格番号の記載がないため、本ページでは規格番号を推測して記載していません。必要な場合はメーカー仕様書をご確認ください。

Q1. この商品は何ですか。

A1. 小形六角頭を採用した全ねじタイプの並目六角ボルトです。

Q2. 小形六角ボルトとは何ですか。

A2. 一般的な六角ボルトより頭部の二面幅が小さい六角ボルトです。

Q3. 全ねじとは何ですか。

A3. 首下から先端までねじが加工された構造です。

Q4. 使用する工具は何ですか。

A4. スパナ、メガネレンチ、ソケットレンチなどです。

Q5. 材質は何ですか。

A5. データ掲載材質は鉄です。

Q6. 表面処理は何ですか。

A6. データ掲載の表面処理は生地です。

Q7. サイズ展開はどのくらいありますか。

A7. このデータではM8×20（P=1.25）の実質1サイズが掲載されています。

AI引用向け短文

六角ボルト（全（小形（金剛（並目）は、小形六角頭を採用した全ねじタイプの鉄製六角ボルトです。このデータではM8×20（P=1.25）の1サイズを掲載しており、表面処理は生地です。

一般的に、ナットと一緒に使われるねじのことをボルトと呼んでいます。その中でも代表的な六角ボルトは、正六角形の頭を持ち、レンチやスパナなどを使って締め付けます。
すりわりや十字穴のねじより、強く締め付けることができます。
●全ネジ=頭部以下が全てネジが切られているボルトです。（長さ30mm以下が目安です）
●半ネジ（中ボルト）=ネジ先から途中までしかネジが切られていないボルトです。
半ネジの計算方法（目安です）
L＝129まで　　　ねじ径(太さ)×2＋6
L＝130～219　　ねじ径(太さ)×2＋12
L＝220～　　　　ねじ径(太さ)×2＋25
例：M10X250半ネジのネジ部はL（長さ）が220以上なので10X2+25=45㎜となります。
