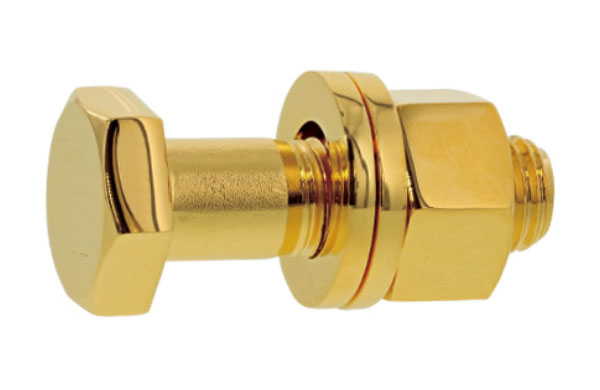

鉄 金ボルトセット（上棟式用）
画像をクリックして拡大イメージを表示
-
40.0
-
-
桐箱は別売りです。
サイズ：16×40（P=2.0）～20×65（P=2.5）（実質6サイズ）
材質：鉄
表面処理：本金
上棟式で使用する金ボルトセットで、六角ボルト形状を採用した記念・儀式用途向けの商品です。
ねじの種類によるサイズの考え方
上棟式や建築儀式において、記念用・儀式用として使用されるボルトセットです。

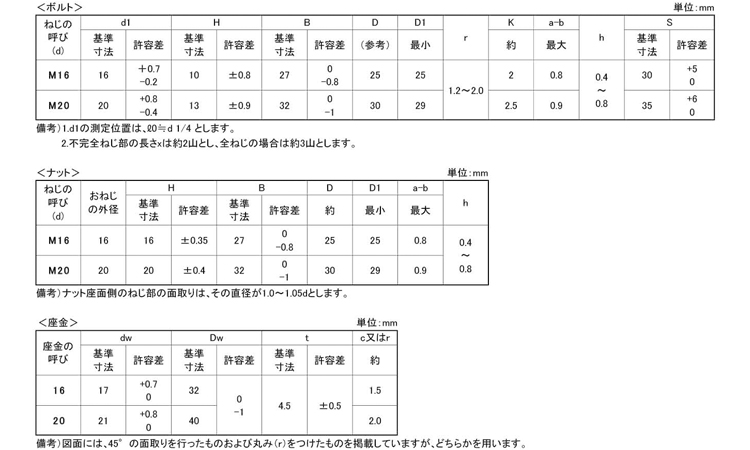

| ＜ボルト＞ | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び(d) | d1 | H | B | D （参考） | D1 最小 | r | K 約 | a-b | h | S | |||||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 最大 | 基準寸法 | 許容差 | |||||||
| M16 | 16 | +0.7 -0.2 | 10 | ±0.8 | 27 | 0 -0.8 | 25 | 25 | 1.2～2.0 | 2 | 0.8 | 0.4 | 30 | +5 0 | |
| M20 | 20 | +0.8 -0.4 | 13 | ±0.9 | 32 | 0 -1 | 30 | 29 | 2.5 | 0.9 | 0.8 | 35 | +6 0 | ||
備考）1.d1の測定位置は、x0≒d1/4とします。
2.不完全ねじ部の長さは約2山とし、全ねじの場合は約3山とします。
| ＜ナット＞ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| ねじの呼び(d) | おねじの外径 | H | B | D 約 | D1 最小 | a-b 最大 | h | ||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||||||
| M16 | 16 | 16 | ±0.35 | 27 | 0 -0.8 | 25 | 25 | 0.8 | 0.4 |
| M20 | 20 | 20 | ±0.4 | 32 | 0 -1 | 30 | 29 | 0.9 | 0.8 |
備考）ナット座面側のねじ部の面取りは、その直径が1.0～1.05dとします。
| ＜座金＞ | |||||||
|---|---|---|---|---|---|---|---|
| 座金の呼び | dw | Dw | t | c又はr 約 | |||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||
| 16 | 17 | +0.7 0 | 32 | 0 -1 | 4.5 | ±0.5 | 1.5 |
| 20 | 21 | +0.8 0 | 40 | 2.0 | |||
備考）図面には、45°の面取りを行ったものおよび丸み(r)をつけたものを掲載していますが、どちらかを用います。
鉄 金ボルトセット（上棟式用）は、建築工事の上棟式で使用される記念・儀式用途向けのボルトセットです。商品名のとおり、上棟式で使用することを目的とした商品であり、一般的な締結用六角ボルトとは用途が異なります。
本商品は六角頭を採用しているため、スパナやメガネレンチ、ソケットレンチなど一般的な工具に対応します。また、全ねじタイプのため、首下から先端までねじが加工されており、ナットを任意の位置で締め付けられる構造です。
商品固有情報として、データでは16×40（P=2.0）から20×65（P=2.5）まで実質6サイズを展開しています。材質は鉄、表面処理は本金です。これらはデータ掲載内容を根拠としています。それ以外の説明は、六角ボルトおよび全ねじ構造に関する一般的な技術情報です。
一般的な機械設備や建築物の締結用途とは異なり、上棟式用として指定される商品であるため、使用目的に適合することを確認して選定してください。また、呼び径・長さ・ピッチが施工条件に適しているかも併せて確認することが重要です。
なべ小ねじはドライバーで締め付ける小ねじですが、本商品は六角頭をレンチで締め付けるボルトです。
皿小ねじは頭部を部材内へ沈めて使用しますが、本商品は六角頭が露出した状態で使用します。
トラス小ねじは大径頭部を持つ小ねじですが、本商品は六角ボルト形状を採用しています。
六角穴付きボルトは六角レンチを使用しますが、本商品はスパナやソケットレンチで締め付けます。
六角頭のため、レンチによる締付作業に対応します。
本商品は全ねじタイプです。使用するナットや締結条件に合わせて選定してください。
データ掲載材質は鉄です。
データ掲載の表面処理は本金です。
上棟式など商品用途に適した場面で使用し、サイズ・仕様が合うものを選定してください。
- 上棟式
- 建築儀式
- 記念用ボルトセット
- 儀式用部材
- 六角ボルトを使用する記念用途
- 一般的な機械設備の締結用途
- 商品仕様に適合しない設備
- 用途指定のない一般締結
六角ボルトは一般的にJIS規格やISO規格の寸法体系が広く利用されています。本商品のデータには具体的なJIS規格番号やISO規格番号の記載はありません。そのため、本ページでは規格番号を推測せず、必要な場合はメーカー仕様書や商品仕様をご確認ください。
A1. 上棟式で使用する鉄製の金ボルトセットです。
A2. 上棟式や建築儀式で使用する記念・儀式用途の商品です。
A3. 六角頭です。
A4. 全ねじタイプです。
A5. データ掲載材質は鉄です。
A6. データ掲載の表面処理は本金です。
A7. データ掲載範囲では16×40（P=2.0）～20×65（P=2.5）まで、実質6サイズを展開しています。
鉄 金ボルトセット（上棟式用）は、上棟式で使用する鉄製の六角ボルトセットです。データでは16×40（P=2.0）～20×65（P=2.5）まで実質6サイズを展開し、表面処理は本金を採用しています。
鉄 金ボルトセット（上棟式用）
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
鉄 金ボルトセット（上棟式用）
B000J9000160040034 |
鉄 | 本金 | 16X40(P=2.0 |
|
あり | なし | 1 | 80,364円 73,059円 | |
|
鉄 金ボルトセット（上棟式用）
B000J9000160050034 |
鉄 | 本金 | 16X50(P=2.0 |
|
あり | なし | 1 | 80,364円 73,059円 | |
|
鉄 金ボルトセット（上棟式用）
B000J9000160055034 |
鉄 | 本金 | 16X55(P=2.0 |
|
あり | なし | 1 | 80,364円 73,059円 | |
|
鉄 金ボルトセット（上棟式用）
B000J9000160065034 |
鉄 | 本金 | 16X65(P=2.0 |
|
あり | なし | 1 | 80,364円 73,059円 | |
|
鉄 金ボルトセット（上棟式用）
B000J9000200055034 |
鉄 | 本金 | 20X55(P=2.5 |
|
あり | なし | 1 | 80,364円 73,059円 | |
|
鉄 金ボルトセット（上棟式用）
B000J9000200065034 |
鉄 | 本金 | 20X65(P=2.5 |
|
あり | なし | 1 | 80,364円 73,059円 |
