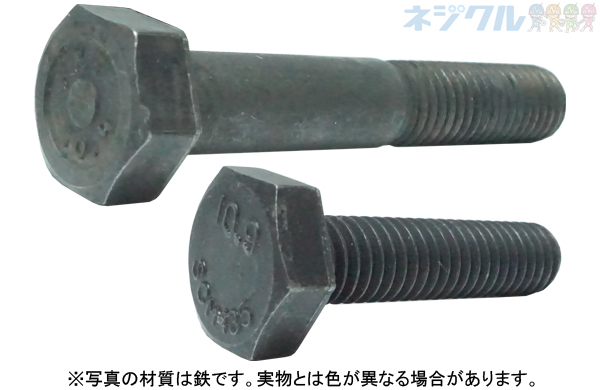

１０．９　六角ボルト（ウィットは、六角形の頭部をスパナ、レンチ、ソケットなどで締め付ける、ウィットねじ仕様の六角ボルトです。商品名の「10.9」は鋼製ボルトで用いられる強度区分を示す表記で、本商品は強度区分10.9として取り扱われています。材質は鉄です。

ラインナップは5/16、3/8、1/2、5/8、3/4、7/8、1inch、1inch1/8、1inch1/4、1inch1/2の10径で、径と長さの組み合わせは実質191サイズです。最小は5/16×12、最大径1inch1/2では75～250まであり、全体の最長長さは250です。

ねじ部にはウィットねじを採用しています。ウィットねじはインチ系ねじの一つで、一般的なねじ山角度は55度です。日本で一般的なメートルねじや、UNCなどのユニファイねじとはねじ山形状や寸法体系が異なります。そのため、呼び径が近くても互換品とは判断せず、相手側のナットやめねじがウィットねじであることを確認してください。

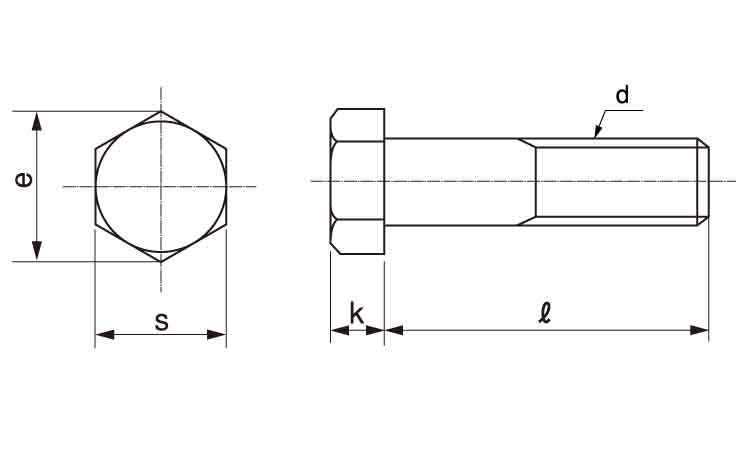

六角頭は外周へ工具を掛けて回す構造です。六角穴付きのキャップボルトとは使用工具の掛け方が異なります。全ねじは頭部下から先端側までねじ部を広く設ける構造、半ねじは頭部側にねじのない軸部を持つ構造です。ねじ部長さが選定条件となる場合は、対象サイズごとの仕様を確認してください。

選定時は、強度区分10.9であること、ウィットねじであること、呼び径、長さ、ねじ部長さ、材質、表面処理、相手側ねじ、使用工具を確認してください。

ウィットねじはインチ系のねじ体系で、一般的なねじ山角度は55度です。JIS・ISOで一般的なメートルねじや、ねじ山角度60度のユニファイねじとは、ねじ山形状や寸法体系が異なります。

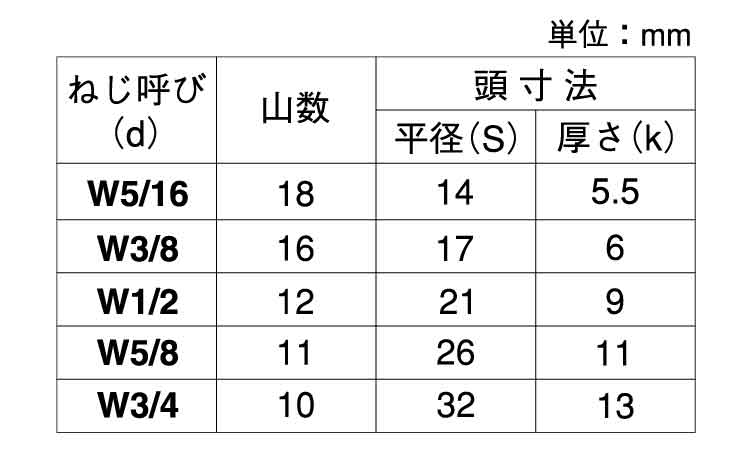

「10.9」は鋼製ボルトで使用される強度区分の表記です。規格指定がある用途では、強度区分10.9、ウィットねじ、呼び径、長さ、ねじ部長さ、頭部寸法などを確認してください。

１０．９　六角ボルト（ウィットは、強度区分10.9の鉄製六角ボルトで、ウィットめねじやナットを使用する機械・設備などの締結に用います。
