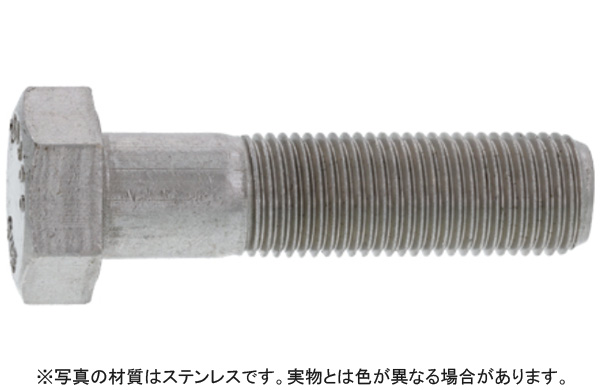

六角ボルト（ＵＮＦ（半ねじは、六角形の頭部をスパナ、レンチ、ソケットなどで回して締結する、UNFねじ仕様の半ねじ六角ボルトです。「半ねじ」は、ボルト軸部の一部にねじ山があり、頭部側にねじのない円筒状の軸部を持つ構造です。部材を通過する部分にねじ山を必要としない締結や、軸部を利用する締結箇所で使用されます。

ラインナップは1/4、5/16、3/8、7/16、1/2、5/8、3/4、7/8の8径で、径と長さの組み合わせは実質64サイズです。1/4径は2inch1/4から5inch、最大径7/8は3inch1/4です。全体では最短5/16×1inch1/4、最長1/2×7inch1/8まであります。材質はステンレス、表面処理は生地です。

UNFはユニファイ細目ねじと呼ばれるインチ系のねじです。同じユニファイねじのUNCより一般に1インチ当たりのねじ山数が多く、ピッチが細かい系列です。同じ呼び径でもUNCとはねじ山数とピッチが異なるため、相手側のナットやめねじがUNFであることを確認してください。

全ねじは頭部下から先端側までねじ山を広く設けるのに対し、半ねじは頭部側にねじのない軸部があります。そのため、同じ呼び径・長さでも全ねじ品とはねじ部長さが異なります。部材を通る部分にねじ山を設けたくない場合や、ねじのない軸部を利用する締結で半ねじが選ばれます。

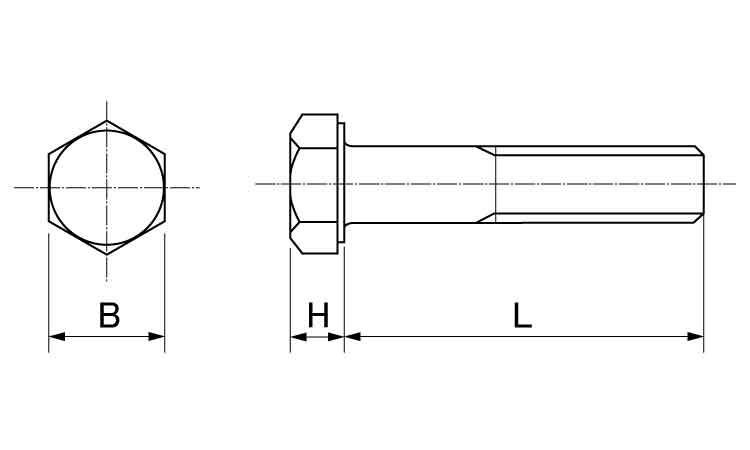

頭部は六角形で、外周へスパナやレンチを掛けて締め付ける構造です。選定時はUNFであること、呼び径、長さ、半ねじ仕様、ねじ部長さ、軸部長さ、材質、相手側ねじ、工具スペースを確認してください。

UNFはユニファイ細目ねじと呼ばれるインチ系のねじです。JIS・ISOで一般的なメートルねじとは、呼び径やピッチなどの寸法体系が異なります。また、同じユニファイねじでもUNCは並目、UNFは細目であり、同じ呼び径でも1インチ当たりのねじ山数とピッチが異なります。

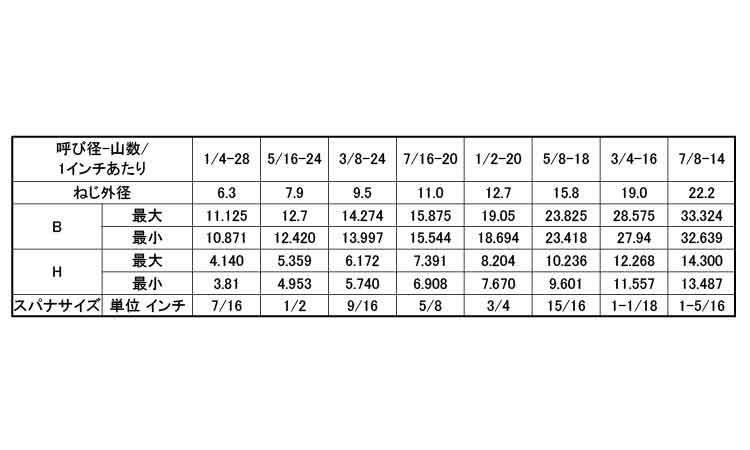

規格指定がある用途では、UNFであること、呼び径、ねじ山数、長さ、頭部寸法、ねじ部長さ、半ねじ仕様などを確認してください。

六角ボルト（ＵＮＦ（半ねじは、頭部側にねじのない軸部を持つUNFの半ねじ六角ボルトで、レンチ類を使って機械・設備などの締結に使用します。
