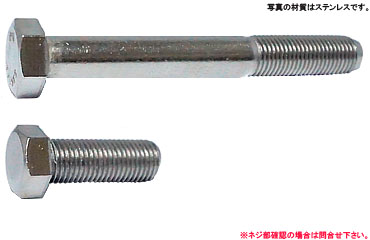

六角ボルト（ＵＮＦは、六角形の頭部をスパナ、レンチ、ソケットなどで回して締結する、UNFねじ仕様のインチ系六角ボルトです。UNFはユニファイ細目ねじと呼ばれ、対応するUNFナットやめねじと組み合わせて、機械、設備、装置、架台、金具などの部品締結に使用します。

ラインナップは#10、#12、1/4、5/16、3/8、7/16、1/2、9/16、5/8、3/4、7/8、1inchの12径で、長さが明記されている径と長さの組み合わせは実質138サイズです。最小は#10×1/4、最大径1inchでは3inchまであり、全体の最長は3/8×6inchです。材質は鉄、ステンレスがあります。鉄は強度区分Ｇ－５となります。

UNFはインチ単位を基準とするユニファイねじで、同じユニファイねじのUNCより細かいピッチを採用する系列です。同じ呼び径でもUNCとは1インチ当たりのねじ山数が異なるため、互換品として使用することはできません。また、日本で一般的なメートルねじとも呼び径やピッチの体系が異なります。

六角ボルトには、頭部下から先端側までねじ山を広く設けた全ねじと、頭部側にねじのない軸部を持つ半ねじがあります。全ねじはねじ部を広く利用できるためナット位置を調整しやすく、半ねじはねじのない軸部を部材の通し部分などに利用できます。本商品について全ねじ・半ねじの区分はサイズごとに確認が必要なため、ねじ部長さが重要な場合は対象商品の寸法を確認してください。

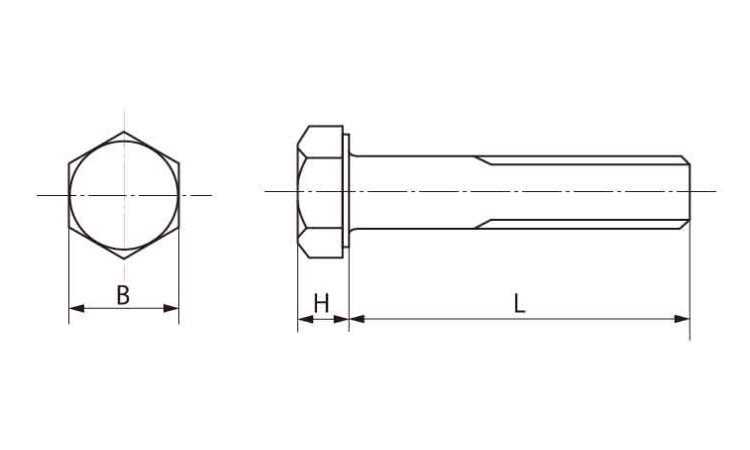

頭部は六角形で、外周へ工具を掛けて締め付ける構造です。選定時はUNFであること、呼び径、長さ、ねじ部長さ、材質、表面処理、相手側のナット・めねじ、工具を掛けるスペースを確認してください。

UNFはユニファイ細目ねじと呼ばれるインチ系のねじです。JIS・ISOで一般的なメートルねじとは、呼び径やピッチなどの寸法体系が異なります。また、同じユニファイねじでもUNCは並目、UNFは細目であり、同じ呼び径でも1インチ当たりのねじ山数とピッチが異なります。

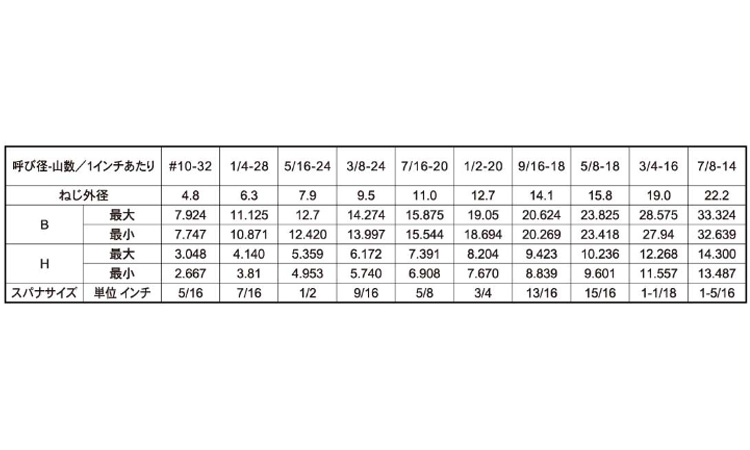

規格指定がある用途では、UNFであること、呼び径、ねじ山数、長さ、頭部寸法、ねじ部長さなどを確認してください。

六角ボルト（ＵＮＦは、六角頭をスパナやレンチで締め付けるユニファイ細目のインチ系ボルトで、UNFめねじやナットを使用する機械・設備の締結に用います。
