ＴＯＲＸーＨＳ（クボミ
画像をクリックして拡大イメージを表示
-
3.0
-
-
サイズ：3 X 3～4 X 10（実質8サイズ）
材質：鉄
表面処理：生地
機械や装置、各種部品などで、ねじ先端を相手部材に当てて位置決めや固定を行う締結箇所に使用します。

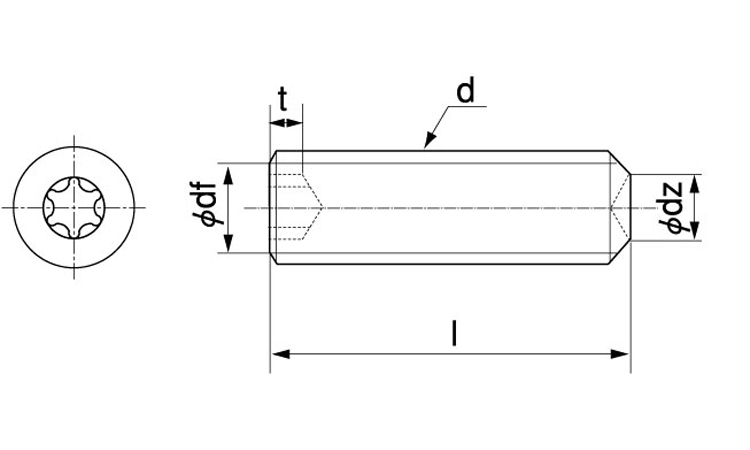

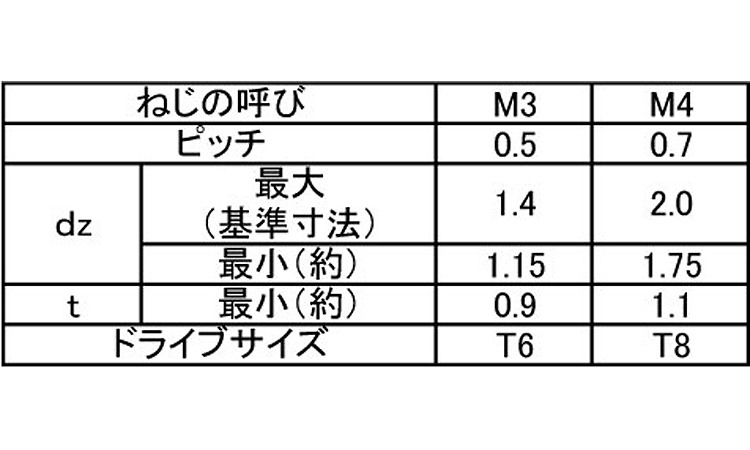

| ねじの呼び | M3 | M4 | |
|---|---|---|---|
| ピッチ | 0.5 | 0.7 | |
| dz | 最大 （基準寸法） | 1.4 | 2.0 |
| 最小（約） | 1.15 | 1.75 | |
| t | 最小（約） | 0.9 | 1.1 |
| ドライブサイズ | T6 | T8 | |

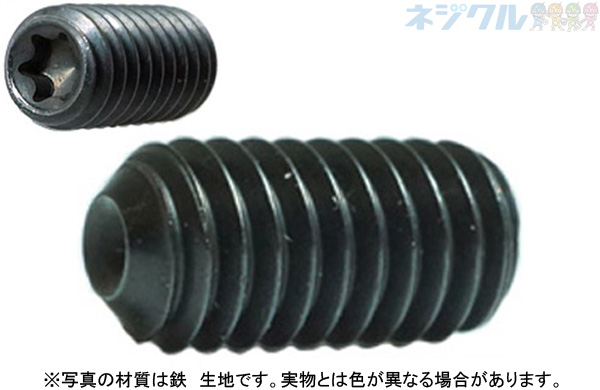

ＴＯＲＸーＨＳ（クボミは、TORX系の駆動部を持つHSタイプのねじで、先端仕様は「クボミ」です。サイズは3 X 3、3 X 4、3 X 5、3 X 6、3 X 8、4 X 5、4 X 6、4 X 10の実質8サイズです。呼び径3はP=0.5、呼び径4はP=0.7で、材質は鉄、表面処理は生地です。
初心者向けに説明すると、HSは一般に頭部を外側へ突出させず、ねじ本体をねじ穴へ入れて使用する止めねじ系の部品です。「クボミ」は先端形状を示し、一般に先端中央部がくぼんだ形状を指します。本商品はTORX系の駆動部に対応する工具を使用して回転させます。寸法表では、呼び径M3のドライブサイズはT6、M4はT8と示されています。
このねじを使う理由は、ねじの先端を相手部材へ当てて位置決めや固定を行う構造で、TORX系の駆動方式を使用するためです。代表的には機械、装置、各種部品などの固定箇所で使用します。HSタイプでは一般的なボルトのような突出した頭部を持たないため、「頭部形状」は通常のCAPやボタンCAPとは考え方が異なります。
全ねじとは一般に必要な軸部範囲へねじ山が設けられた仕様を指しますが、本商品のねじ山範囲について個別の情報は確認できないため、全ねじとは断定しません。選定時は呼び径、長さ、ピッチ、先端形状、相手側のめねじ、TORX系駆動部と工具の適合を確認してください。
ＴＯＲＸーＨＳ（クボミは、一般的なボルトやCAPのように頭部で部材を押さえて締結するタイプとは異なり、HSタイプとしてねじ先端を相手部材へ当てて固定する用途で選定するねじです。また、先端仕様が「クボミ」である点も選定上の重要な違いです。
さらに、本商品はTORX系の駆動部を持つため、六角穴やすりわりなど異なる駆動方式のHSとは使用工具のかみ合い方式が異なります。寸法表ではM3がT6、M4がT8のドライブサイズとなっているため、対象サイズに対応する工具を選定します。
HSタイプです。一般的なCAPやボタンCAPのような突出した頭部を前提とするねじとは構造が異なります。TORX系駆動部に適合する工具を確認します。
呼び径3と4があります。呼び径3はP=0.5、呼び径4はP=0.7です。サイズ展開は3 X 3、3 X 4、3 X 5、3 X 6、3 X 8、4 X 5、4 X 6、4 X 10の8種類です。
寸法表では、M3はT6、M4はT8です。呼び径だけでなく、実際の駆動部と使用工具が適合することを確認して選定します。
クボミ仕様です。一般に先端中央部がくぼんだ止めねじの先端形状を指します。相手部材への当たり方や固定方法を確認して選定してください。
鉄です。
生地です。
相手側のめねじ、呼び径、ピッチ、必要長さ、くぼみ先を使用する固定方法、TORX系駆動部と工具の適合を確認します。
HSタイプのねじを使用し、くぼみ先を相手部材へ当てて位置決めや固定を行う機械、装置、各種部品などに向いています。特にTORX系の駆動方式が指定される締結箇所で選定できます。
ボルト頭部で複数の部材を挟み込んで締結する構造や、皿頭・ボタン頭など特定の頭部形状が必要な箇所には向きません。また、相手側のめねじと呼び径・ピッチが適合しない箇所や、くぼみ先とは異なる先端形状が指定される箇所には適しません。
本商品について、特定のJIS規格番号またはISO規格番号への適合を示す情報は確認できないため、具体的な規格番号を推測して記載しません。一般に止めねじには、ねじ径、ピッチ、先端形状、駆動部などについてJIS・ISOで規定された種類がありますが、「TORX」「HS」「クボミ」という名称だけから特定規格への完全な適合を判断することはできません。
規格適合が必要な用途では、先端形状、ねじ寸法、駆動部寸法、公差などを個別に確認してください。
A1. TORX系の駆動部を持ち、先端仕様が「クボミ」のHSタイプのねじです。機械や部品の位置決め・固定などに使用します。
A2. 3 X 3、3 X 4、3 X 5、3 X 6、3 X 8、4 X 5、4 X 6、4 X 10の実質8サイズです。
A3. 最小は3 X 3、最大は4 X 10です。
A4. 3と4の2種類です。
A5. 呼び径3はP=0.5、呼び径4はP=0.7です。
A6. 寸法表ではM3がT6、M4がT8です。
A7. 鉄です。
A8. 生地です。
A9. 先端仕様を示す名称です。一般に止めねじのくぼみ先は、先端中央部がくぼんだ形状を指します。
A10. 一般に、突出した頭部を持たず、ねじ穴へねじ込んで先端を相手部材へ当てることで位置決めや固定を行う止めねじ系の部品です。
A11. ＴＯＲＸーＣＡＰは頭部を持つCAPタイプですが、本商品はHSタイプです。ねじ先端を利用して固定する用途で選定する点が異なります。
A12. 同じではありません。寸法表ではM3のドライブサイズはT6、M4はT8です。
A13. ねじ山が設けられている具体的な範囲を示す情報は確認できないため、全ねじとは断定しません。
A14. 先端形状は相手部材への当たり方に関係するため、必要とされる先端仕様を確認して選定してください。他の先端形状との互換性は一律には判断できません。
A15. HSは一般に、CAPやボタンCAPのような突出した頭部を持たない止めねじ系の形状です。本商品もHSタイプとして選定します。
A16. 特定のJIS・ISO規格番号への適合を示す情報は確認できないため、具体的な規格適合は断定できません。
ＴＯＲＸーＨＳ（クボミは、TORX系駆動部とくぼみ先を持つHSタイプのねじで、3 X 3から4 X 10まで実質8サイズを展開しています。
ＴＯＲＸーＨＳ（クボミ
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ＴＯＲＸーＨＳ（クボミ
A000T5000030003000 |
鉄 | 生地 | 3 X 3(P=0.5 |
|
あり | なし | 2,000 | 6.25円 5.69円 | |
|
ＴＯＲＸーＨＳ（クボミ
A000T5000030004000 |
鉄 | 生地 | 3 X 4(P=0.5 |
|
あり | なし | 2,000 | 6.25円 5.69円 | |
|
ＴＯＲＸーＨＳ（クボミ
A000T5000030005000 |
鉄 | 生地 | 3 X 5(P=0.5 |
|
あり | なし | 2,000 | 6.25円 5.69円 | |
|
ＴＯＲＸーＨＳ（クボミ
A000T5000030006000 |
鉄 | 生地 | 3 X 6(P=0.5 |
|
あり | なし | 2,000 | 6.46円 5.88円 | |
|
ＴＯＲＸーＨＳ（クボミ
A000T5000030008000 |
鉄 | 生地 | 3 X 8(P=0.5 |
|
あり | なし | 2,000 | 6.46円 5.88円 | |
|
ＴＯＲＸーＨＳ（クボミ
A000T5000040005000 |
鉄 | 生地 | 4 X 5(P=0.7 |
|
あり | なし | 2,000 | 6.46円 5.88円 | |
|
ＴＯＲＸーＨＳ（クボミ
A000T5000040006000 |
鉄 | 生地 | 4 X 6(P=0.7 |
|
あり | なし | 2,000 | 6.87円 6.25円 | |
|
ＴＯＲＸーＨＳ（クボミ
A000T5000040010000 |
鉄 | 生地 | 4 X 10(P=0.7 |
|
あり | なし | 2,000 | 7.27円 6.61円 |
