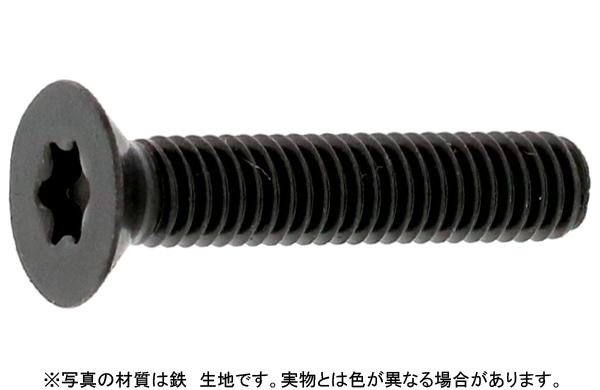

ＴＯＲＸー皿ＣＡＰは、皿形状の頭部とTORX系の駆動部を持つCAPタイプのねじです。サイズは3 X 8から10 X 30まで実質27サイズあり、呼び径は3、4、5、6、8、10を確認できます。材質は鉄とステンレス、表面処理は生地です。確認できるピッチは、呼び径3がP=0.5、4がP=0.7、5がP=0.8、6がP=1.0、8がP=1.25、10がP=1.5です。

初心者向けに説明すると、皿頭は頭部下面が傾斜した形状で、対応する皿穴へ頭部を収めて使用するねじ頭部です。皿ねじでは頭部を含む全長をねじの長さとして扱います。本商品は、この皿頭にTORX系の駆動方式を組み合わせています。寸法表では、M3がT10、M4がT20、M5がT25、M6がT30、M8がT40、M10がT50のドライブサイズです。

このねじを使う理由は、皿穴へ頭部を収める必要があり、かつTORX系の駆動部を使用する締結箇所に対応するためです。一般に全ねじとは、首下の必要範囲にねじ山が設けられた仕様を指します。本商品の全ねじ・半ねじ区分は確認できないため、一律に全ねじとは断定しません。

代表的な使用シーンは、機械、装置、設備、部品などの組立・固定です。選定時は呼び径、長さ、ピッチ、相手側のめねじ、皿穴との適合、材質、TORX系駆動部と工具の適合を確認してください。

ＴＯＲＸー皿ＣＡＰは、皿形状の頭部とTORX系駆動部を組み合わせている点が特徴です。通常のCAPタイプやボタンCAPのように頭部を取付面上へ残す形状とは異なり、皿頭は対応する皿穴へ収めて使用します。また、六角穴付き皿ボルトなどとは駆動部の方式が異なります。

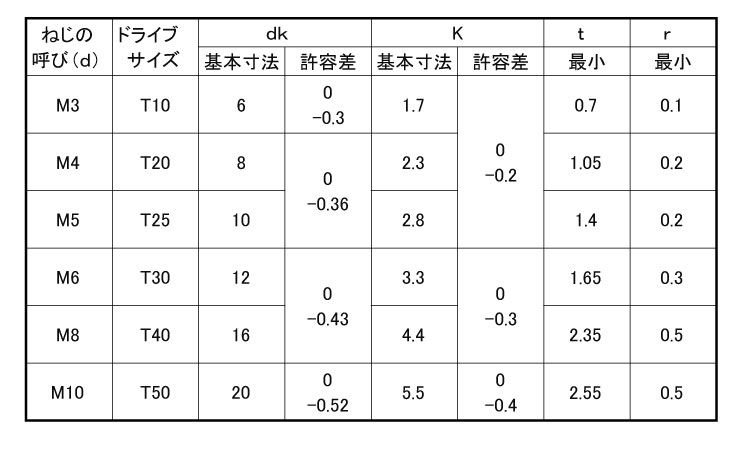

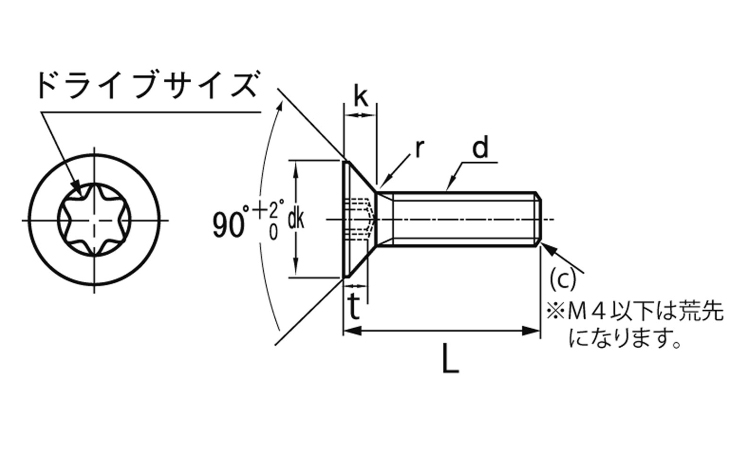

寸法表では呼び径ごとにドライブサイズ、頭部径dk、頭部高さK、駆動部深さt、rの最小値が示されています。工具選定では呼び径だけで判断せず、対応するドライブサイズを確認することが重要です。

商品説明には「六角穴付き皿ボルト-JIS B 1194-」の記載があります。ただし、本商品はＴＯＲＸー皿ＣＡＰとして展開されており、TORX系駆動部を含む各寸法についてJIS B 1194への適合を一律に示す情報までは確認できません。そのため、本商品全体がJIS B 1194に適合すると断定することは避けます。

一般に皿頭のねじやメートルねじにはJIS・ISOで寸法、ねじ、公差などが規定されるものがありますが、特定規格への適合が必要な場合は、皿頭寸法、皿角度、駆動部形状、ねじ寸法、公差などを個別に確認してください。
