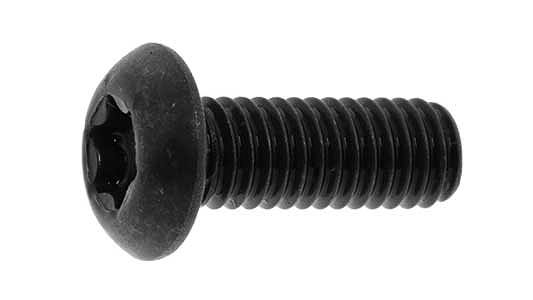

ＴＯＲＸボタンＣＡＰ（ＧＯＳＨＯは、TORX形状の工具穴とボタン形状の頭部を組み合わせたキャップボルトです。初心者向けに説明すると、星形に見える専用工具を頭部へ差し込み、回転させて部品を固定するねじです。

商品固有情報として、データに登録されているサイズはM3×8の1サイズで、ピッチはP＝0.5です。材質は鉄、表面処理は生地のみです。「GOSHO」は商品名に含まれていますが、データにはメーカー仕様、製造方法、強度区分などの詳細情報は記載されていません。

一般的なボタンCAPの頭部は上面が丸みを帯び、標準的な円筒頭のキャップボルトより頭部高さを抑えやすい形状です。頭部の角が目立ちにくいため、機器の外側や人の手が触れる可能性がある場所にも用いられます。

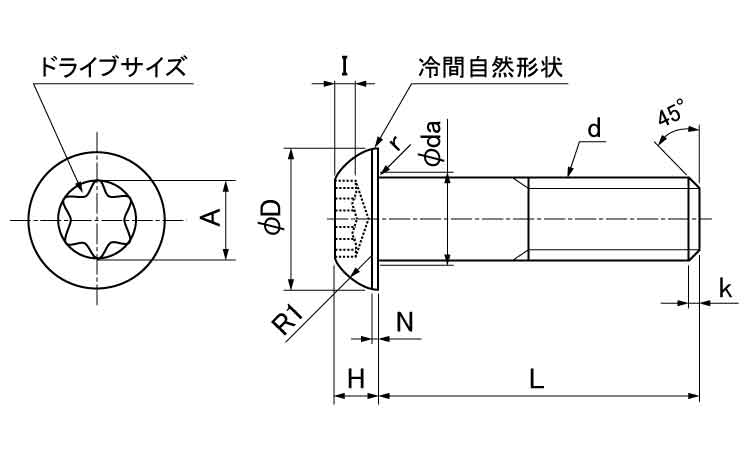

寸法表では、商品固有のM3についてドライブサイズT10、A参考値2.38mm、頭部径Dが最大5.7mm・最小5.4mm、頭部高さHが最大1.6mm・最小1.38mmと確認できます。頭部の収まりや周辺部品との干渉を検討する際は、これらの寸法を照合してください。

TORX形状は、対応する専用工具を差し込んで締め付ける駆動部です。本商品のM3にはT10のドライブサイズが掲載されているため、適合するT10工具を使用します。十字穴や六角穴とは工具形状が異なります。

寸法表には、R1参考値3mm、N約0.4mm、I最小0.7mm、da最大3.6mm・最小0.1mm、r約0.6mmも掲載されています。各記号の測定位置や形状上の定義が設計条件となる場合は、メーカー図面とあわせて確認してください。

全ねじとは、首下の広い範囲にねじ山が加工された形状を指します。本商品の寸法表にはねじ部長さの記載がないため、全ねじ商品であるとは断定できません。使用時は締結する部材の厚さ、相手側へのねじ込み量、ねじ先端の突出量、頭部と周辺部品の干渉を確認してください。

データ上の商品サイズはM3×8、ピッチはP＝0.5です。M3、P＝0.5は、一般的なJIS・ISOのメートル並目ねじで使用される組み合わせと対応しています。

寸法表には、M3のドライブサイズT10、頭部径D、頭部高さH、A、R1、N、I、da、rの寸法が掲載されています。ただし、各記号の測定位置や詳細形状については、商品図面による確認が必要です。

データには具体的なJIS規格番号、ISO規格番号、TORX工具穴の寸法規格、ねじ公差、強度区分などが記載されていません。そのため、特定のJIS規格またはISO規格に完全に適合する商品であるとは断定できません。

TORXは工具の駆動形状に関係する名称であり、メートルねじの呼び径やピッチとは別に確認する必要があります。規格適合や強度条件が重要な場合は、商品図面やメーカー資料をご確認ください。
