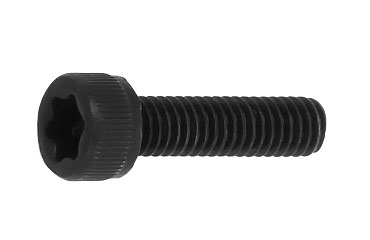

ＴＯＲＸーＣＡＰは、TORX系の駆動部を持つCAPタイプのねじです。展開は3 X 4から12 X 50まで実質85サイズあり、材質は鉄とステンレスです。確認できるピッチは、呼び径3がP=0.5、4がP=0.7、5がP=0.8、6がP=1.0、8がP=1.25、10がP=1.5、12がP=1.75です。一部の長さには半ねじ仕様も含まれています。

初心者向けに説明すると、TORXはねじ頭部の駆動方式を示す名称で、対応する工具をねじ頭部の駆動部へ合わせて回転させます。CAPは一般に円筒状の頭部を持つキャップスクリュー系のねじを指します。本ページの寸法表では、呼び径ごとのピッチ、ドライブサイズ、軸径、頭部径、頭部高さ、半ねじの範囲などを確認できます。

このねじを使う理由は、TORX系の駆動部を使用する締結箇所で、呼び径・長さ・ピッチを取付条件に合わせて選べるためです。ねじ部には全ねじと半ねじという区分があり、一般に全ねじは首下の必要範囲にねじ山が設けられ、半ねじは軸部の一部にねじ山のない部分を持つ仕様を指します。本商品には半ねじ仕様も含まれるため、選定時には呼び径と長さだけでなく、ねじ部の仕様も確認することが重要です。

寸法表では商品展開の中心となるM3からM12について、ドライブサイズがM3はT10、M4はT25、M5はT27、M6はT30、M8はT45、M10はT50、M12はT55と示されています。代表的な使用シーンは機械、装置、設備、部品などの締結です。使用時は相手側のめねじ、ピッチ、必要長さ、ねじ部仕様、TORX系駆動部に適合する工具を確認してください。

ＴＯＲＸーＣＡＰは、TORX系の駆動部を持つCAPタイプである点が特徴です。十字穴や六角穴などを持つねじとは、工具をかみ合わせる駆動部の方式が異なります。また、皿小ねじのように頭部を皿穴へ収めることを前提とした名称の商品とも頭部形式が異なります。工具を選ぶ際は呼び径だけではなく、寸法表に示されたドライブサイズと実際の駆動部への適合を確認することが重要です。

本商品について、特定のJIS規格番号またはISO規格番号への適合を示す情報は確認できないため、具体的な規格番号への適合は断定しません。一般にメートルねじ、キャップスクリュー系の頭部、TORX系の駆動部には、それぞれ寸法や形状に関係する規格・仕様があります。ただし、商品名称やピッチだけから特定のJIS・ISO規格へ完全に一致すると判断することはできません。

寸法表には「※ドライブサイズ I はTMJ1165-1の規格と一致する」と記載されています。これは表内のドライブサイズに関する注記として確認できますが、この記載だけを根拠に商品全体が特定のJIS・ISO規格へ完全準拠すると判断することはできません。規格適合が必要な用途では、ねじ径、ピッチ、頭部寸法、ねじ部長さ、駆動部形状、公差などを個別に確認してください。
