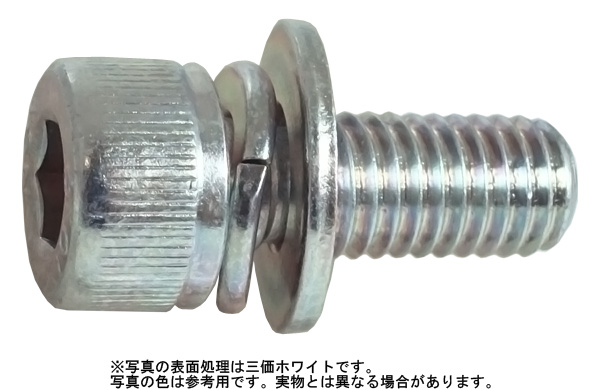

ＣＡＰ　ＰＵ＝３（薄板用（並目）は、六角穴を工具で回すキャップボルトに、薄板締結を考慮したＰＵ＝３構造を組み合わせた商品です。データでは、ＰＵ＝３について「独自の逃げ溝加工」と「組み込まれた波形ばね座金」が示されています。波形ばね座金がたわむことで締結部の圧力を分散し、一般的なばね座金より組込み部分の高さを低くできるため、不完全ねじ部を減らしやすい構造です。

頭部は六角穴付きの円筒形で、六角レンチを頭部上面から差し込んで締め付けます。外側からスパナを掛ける六角ボルトとは工具の掛け方が異なり、頭部周辺の作業スペースが限られる箇所でも使用しやすい形状です。

商品固有のサイズ展開はM4×6～M8×20です。呼び径とピッチは、M4がP＝0.7、M5がP＝0.8、M6がP＝1.0、M8がP＝1.25の並目です。実質17種類の呼び径・長さの組み合わせがあり、材質と表面処理の違いを含めると29商品が登録されています。

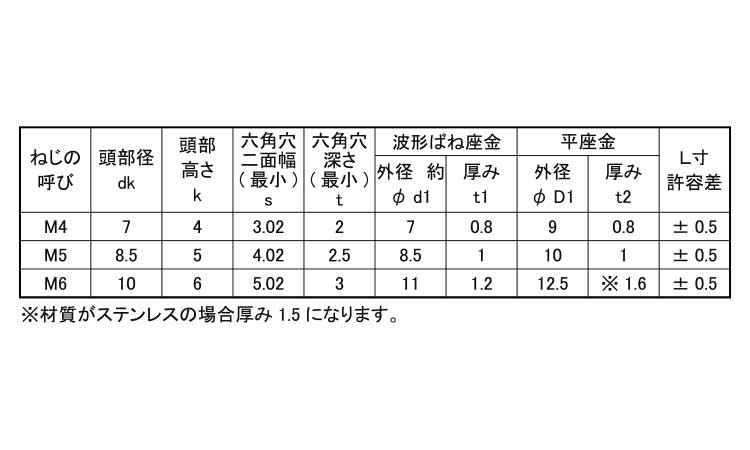

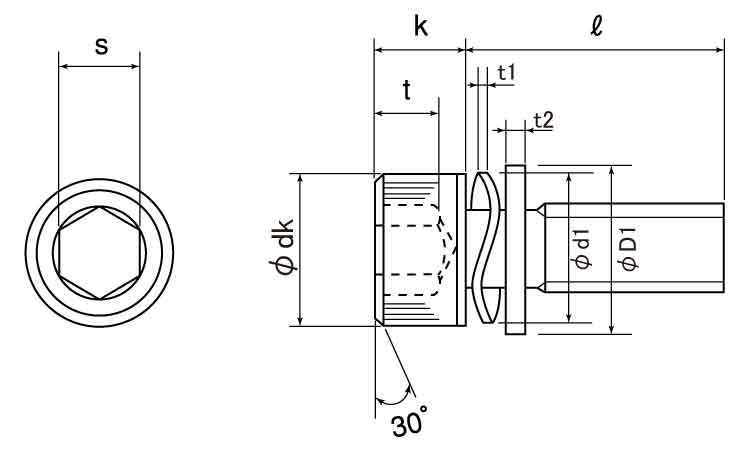

寸法表には、頭部径dk、頭部高さk、レンチサイズ、六角穴二面幅S、六角穴深さt、波形ばね座金の外径と厚み、平座金の外径と厚み、L寸許容差が掲載されています。

レンチサイズはM4＝3mm、M5＝4mm、M6＝5mm、M8＝6mmです。六角穴二面幅Sは、M4＝3.02～3.08mm、M5＝4.02～4.095mm、M6＝5.02～5.14mm、M8＝6.02～6.14mmです。

波形ばね座金の外径φd1最大は、M4＝7.06mm、M5＝8.76mm、M6＝11.15mm、M8＝14.05mmです。平座金の外径φd2は、M4＝9mm、M5＝10mm、M6＝12.5mm、M8＝17mmです。座金を含む外径が周辺部品へ干渉しないか確認してください。

全ねじとは、軸部の広い範囲にねじ山が加工された形状を指します。ただし、本商品のデータには「全ねじ」という明記がないため、全ねじ商品であるとは断定できません。薄板への使用では、ねじ山が相手側のめねじやナットに十分かみ合うか、ねじ先端が内部部品へ干渉しないかを確認してください。

選定時は、呼び径、長さ、ピッチ、材質、表面処理に加え、波形ばね座金と平座金を含む組込み部の厚みや外径を考慮します。締結力や締付けトルクについてはデータに記載がないため、相手材、めねじの強度、設計条件に基づいて判断する必要があります。

本商品は商品名に「並目」と記載されており、データではM4がP＝0.7、M5がP＝0.8、M6がP＝1.0、M8がP＝1.25です。これらは一般的に使用されるメートル並目ねじの寸法と対応しています。

寸法表には、頭部径、頭部高さ、六角穴寸法、波形ばね座金と平座金の寸法、L寸許容差が掲載されています。L寸許容差はM4、M5、M6、M8のすべてで±0.5mmです。

一方、ＰＵ＝３の逃げ溝加工、波形ばね座金の形状、機械的性質について、データには具体的なJIS規格番号やISO規格番号が記載されていません。そのため、特定のJISまたはISO規格へ完全に適合する商品であるとは断定できません。規格適合が必要な場合は、図面、メーカー資料、検査資料などで個別に確認してください。
