ローヘッドキャップボルト（互省（並目
画像をクリックして拡大イメージを表示
-
5.0
-
-
サイズ：M3×5 ～ M10×50（実質72サイズ）
材質：鉄
表面処理：生地、三価ホワイト（銀）、ニッケル（銀）、三価ブラック（黒）
※データ上の表面処理は4種類です。
装置・機械・治具など、ボルト頭部の突出を抑えたい箇所や、工具スペースが限られた場所で使用されます。

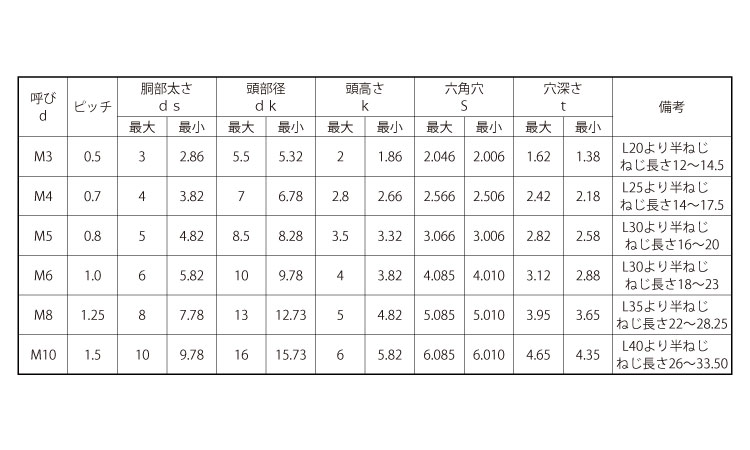

| 呼び d | ピッチ | 胴部太さ ds | 頭部径 dk | 頭高さ k | 六角穴 S | 穴深さ t | 備考 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | |||
| M3 | 0.5 | 3 | 2.86 | 5.5 | 5.32 | 2 | 1.86 | 2.046 | 2.006 | 1.62 | 1.38 | L20より半ねじ ねじ長さ12～14.5 |
| M4 | 0.7 | 4 | 3.82 | 7 | 6.78 | 2.8 | 2.66 | 2.566 | 2.506 | 2.42 | 2.18 | L25より半ねじ ねじ長さ14～17.5 |
| M5 | 0.8 | 5 | 4.82 | 8.5 | 8.28 | 3.5 | 3.32 | 3.066 | 3.006 | 2.82 | 2.58 | L30より半ねじ ねじ長さ16～20 |
| M6 | 1.0 | 6 | 5.82 | 10 | 9.78 | 4 | 3.82 | 4.085 | 4.010 | 3.12 | 2.88 | L30より半ねじ ねじ長さ18～23 |
| M8 | 1.25 | 8 | 7.78 | 13 | 12.73 | 5 | 4.82 | 5.085 | 5.010 | 3.95 | 3.65 | L35より半ねじ ねじ長さ22～28.25 |
| M10 | 1.5 | 10 | 9.78 | 16 | 15.73 | 6 | 5.82 | 6.085 | 6.010 | 4.65 | 4.35 | L40より半ねじ ねじ長さ26～33.50 |

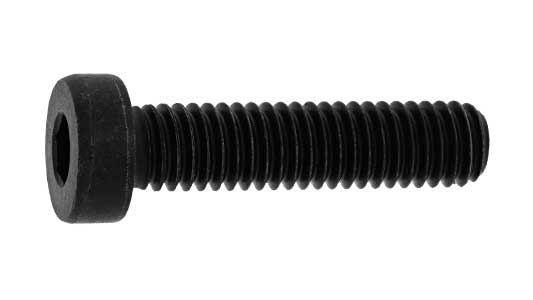

ローヘッドキャップボルト（互省（並目）は、一般的な六角穴付きボルトよりも頭部の高さを低く設計した六角穴付きボルトです。頭部の突出を抑えられるため、部品同士の干渉を避けたい箇所や、限られたスペースへ取り付けたい場面で使用されます。
頭部には六角穴が設けられており、六角レンチを使用して締め付けます。外側から工具を掛ける必要がないため、周囲に十分な工具スペースがない場所でも施工しやすいことが特徴です。また、頭部が低いため、装置の小型化や省スペース化を図る設計にも適しています。
本商品は並目ねじを採用しています。並目ねじは一般的に広く使用されているねじ山で、補修や交換時にも選択しやすく、多くの機械や設備で採用されています。
ローヘッド形状は、通常の六角穴付きボルトと比べて頭部高さが低いことが最大の特徴です。一方で、締結条件によっては一般的なキャップボルトとは用途が異なる場合があるため、設計条件や使用条件に適した形状を選定することが重要です。
代表的な使用例としては、産業機械、自動化設備、治具、精密機器、電子機器、各種装置など、頭部の出っ張りを抑えたい箇所が挙げられます。
選定時には、必要なねじ径・長さだけでなく、使用環境に適した材質や表面処理を確認し、相手部品との干渉や工具の挿入スペースも考慮して選択してください。
なべ小ねじは十字穴を採用した丸みのある頭部ですが、ローヘッドキャップボルトは六角穴付きで頭部が低く、省スペース用途に適しています。
皿小ねじは座面と面一になるよう皿穴加工が必要ですが、ローヘッドキャップボルトは皿加工不要で使用できます。
トラス小ねじは大径で丸い頭部により座面を広く確保しますが、ローヘッドキャップボルトは頭部高さを抑えることを重視した形状です。
一般的な六角穴付きボルトより頭部が低く、突出量を抑えられる点が大きな違いです。
突出をできるだけ抑えたい場合はローヘッドタイプを選びます。
使用する相手ねじに合わせて並目ねじを選定します。
本商品のデータ掲載材質は鉄です。
使用環境に応じて、生地・三価ホワイト・ニッケル・三価ブラックから選択します。
周囲のクリアランスや工具が入るスペースを事前に確認して選定します。
- 産業機械
- 自動化設備
- 精密機器
- 電子機器
- 治具
- 頭部の突出を抑えたい設計
- 狭いスペースでの締結
- 頭部高さを気にしない一般的な締結
- 皿穴加工による面一仕上げが必要な箇所
- 設計上、他の頭部形状が指定されている箇所
ローヘッドキャップボルトは、六角穴付きボルトの一種として利用される製品です。JIS規格やISO規格には六角穴付きボルトに関する規格がありますが、本商品のデータには具体的な規格番号の記載がありません。そのため、本商品がどの規格番号に適合するかは、図面やメーカー仕様書を確認してください。
A1. 頭部高さを低く設計した六角穴付きボルトです。
A2. ボルト頭部の突出を抑え、省スペース化や干渉防止を図るためです。
A3. 六角レンチを使用します。
A4. 一般的に広く使用される標準的なねじピッチです。
A5. 頭部高さが低く、突出量を抑えられる点が異なります。
A6. 鉄です。
A7. 生地、三価ホワイト（銀）、ニッケル（銀）、三価ブラック（黒）の4種類です。
ローヘッドキャップボルト（互省（並目）は、頭部高さを抑えた六角穴付きボルトで、省スペース設計や部品干渉を避けたい機械・装置の締結に適した製品です。
| 商品タグ |
ローヘッドキャップボルト（互省（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ローヘッドキャップボルト（互省（並目
A000L00G0030005000 |
鉄 | 生地 | 3 X 5(P=0.5 |
|
あり | あり | 2,000 | 34.47円 31.34円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0030006000 |
鉄 | 生地 | 3 X 6(P=0.5 |
|
あり | あり | 2,000 | 17.68円 16.08円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0030006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 6(P=0.5 |
|
あり | あり | 2,000 | 16.9円 15.37円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0030008000 |
鉄 | 生地 | 3 X 8(P=0.5 |
|
あり | あり | 2,000 | 11.85円 10.78円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0030008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 8(P=0.5 |
|
あり | あり | 2,000 | 14.89円 13.54円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0030008005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 8(P=0.5 |
|
あり | あり | 2,000 | 16.9円 15.37円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0030010000 |
鉄 | 生地 | 3 X 10(P=0.5 |
|
あり | あり | 2,000 | 12.08円 10.99円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0030012000 |
鉄 | 生地 | 3 X 12(P=0.5 |
|
あり | あり | 1,000 | 13.03円 11.85円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0030012003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 12(P=0.5 |
|
あり | あり | 1,000 | 15.88円 14.44円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0030016000 |
鉄 | 生地 | 3 X 16(P=0.5 |
|
あり | あり | 1,000 | 17.95円 16.32円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0030020000 |
鉄 | 生地 | 3 X 20(P=0.5 |
|
あり | あり | 1,000 | 18.1円 16.46円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040006000 |
鉄 | 生地 | 4 X 6(P=0.7 |
|
あり | あり | 1,000 | 16.61円 15.1円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 6(P=0.7 |
|
あり | あり | 1,000 | 18.28円 16.62円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040008000 |
鉄 | 生地 | 4 X 8(P=0.7 |
|
あり | あり | 1,000 | 12.5円 11.37円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 8(P=0.7 |
|
あり | あり | 1,000 | 17.74円 16.13円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040008004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 8(P=0.7 |
|
要確認 | あり | 1,000 | 23.48円 21.35円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040010000 |
鉄 | 生地 | 4 X 10(P=0.7 |
|
あり | あり | 1,000 | 12.73円 11.58円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 10(P=0.7 |
|
あり | あり | 1,000 | 17.8円 16.19円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040010004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 4 X 10(P=0.7 |
|
あり | あり | 1,000 | 22.83円 20.76円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040012000 |
鉄 | 生地 | 4 X 12(P=0.7 |
|
あり | あり | 500 | 13.13円 11.94円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040012003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 12(P=0.7 |
|
あり | あり | 500 | 18.59円 16.9円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040016000 |
鉄 | 生地 | 4 X 16(P=0.7 |
|
あり | あり | 500 | 15.86円 14.42円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040016003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 4 X 16(P=0.7 |
|
品薄 | あり | 500 | 19.94円 18.13円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040020000 |
鉄 | 生地 | 4 X 20(P=0.7 |
|
あり | あり | 500 | 19.23円 17.49円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0040025000 |
鉄 | 生地 | 4 X 25(P=0.7 |
|
あり | あり | 500 | 21.86円 19.88円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0050008000 |
鉄 | 生地 | 5 X 8(P=0.8 |
|
あり | あり | 500 | 21.32円 19.39円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0050010000 |
鉄 | 生地 | 5 X 10(P=0.8 |
|
あり | あり | 500 | 16.01円 14.56円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0050010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5 X 10(P=0.8 |
|
あり | あり | 500 | 21.21円 19.29円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0050012000 |
鉄 | 生地 | 5 X 12(P=0.8 |
|
あり | あり | 500 | 16.37円 14.89円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0050012003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5 X 12(P=0.8 |
|
あり | あり | 500 | 21.59円 19.63円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0050016000 |
鉄 | 生地 | 5 X 16(P=0.8 |
|
あり | あり | 500 | 17.12円 15.57円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0050016003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5 X 16(P=0.8 |
|
あり | あり | 500 | 23.04円 20.95円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0050020000 |
鉄 | 生地 | 5 X 20(P=0.8 |
|
あり | あり | 500 | 20.1円 18.28円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0050025000 |
鉄 | 生地 | 5 X 25(P=0.8 |
|
あり | あり | 500 | 23.16円 21.06円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0050030000 |
鉄 | 生地 | 5 X 30(P=0.8 |
|
あり | あり | 500 | 26.14円 23.77円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0050030003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 5 X 30(P=0.8 |
|
あり | あり | 500 | 34.11円 31.01円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0060010000 |
鉄 | 生地 | 6 X 10(P=1.0 |
|
あり | あり | 500 | 18.05円 16.41円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0060010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 6 X 10(P=1.0 |
|
あり | あり | 500 | 24.1円 21.91円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0060012000 |
鉄 | 生地 | 6 X 12(P=1.0 |
|
あり | あり | 500 | 18.35円 16.69円 | |
|
ローヘッドキャップボルト（互省（並目
A000L00G0060012003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 6 X 12(P=1.0 |
|
あり | あり | 500 | 25.47円 23.16円 |
