ローヘッドキャップボルト（並目
画像をクリックして拡大イメージを表示
-
4.0
-
-
サイズ：M2×4～M16×100（実質129サイズ）
材質：鉄、ステンレス、SUS316、SUS316L
表面処理：生地、ユニクロ（銀）、三価ホワイト（銀）、三価ブラック（黒）、クロメート（黄土）、ニッケル（銀）、クローム（銀）
機械装置、精密機器、治具、カバー固定など、頭部の突出を抑えたい箇所や省スペース設計が求められる締結に使用されます。

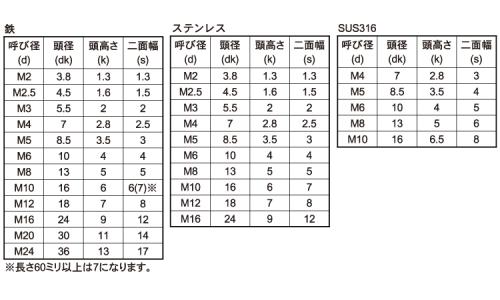

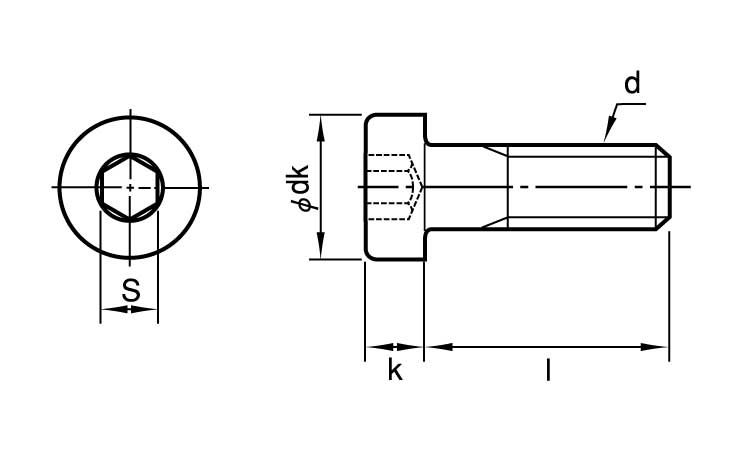

| 鉄 10.9 | |||
|---|---|---|---|
| 呼び径 (d) | 頭径 (dk) | 頭高さ (k) | 二面幅 (s) |
| M2 | 3.8 | 1.3 | 1.3 |
| M2.5 | 4.5 | 1.6 | 1.5 |
| M3 | 5.5 | 2 | 2 |
| M4 | 7 | 2.8 | 2.5 |
| M5 | 8.5 | 3.5 | 3 |
| M6 | 10 | 4 | 4 |
| M8 | 13 | 5 | 5 |
| M10 | 16 | 6 | 6 |
| M12 | 18 | 7 | 8 |
| M16 | 24 | 9 | 12 |
| M20 | 30 | 11 | 14 |
| M24 | 36 | 13 | 17 |
| ステンレス | |||
|---|---|---|---|
| 呼び径 (d) | 頭径 (dk) | 頭高さ (k) | 二面幅 (s) |
| M2 | 3.8 | 1.3 | 1.3 |
| M2.5 | 4.5 | 1.6 | 1.5 |
| M3 | 5.5 | 2 | 2 |
| M4 | 7 | 2.8 | 2.5 |
| M5 | 8.5 | 3.5 | 3 |
| M6 | 10 | 4 | 4 |
| M8 | 13 | 5 | 5 |
| M10 | 16 | 6 | 7 |
| M12 | 18 | 7 | 8 |
| SUS316L | |||
|---|---|---|---|
| 呼び径 (d) | 頭径 (dk) | 頭高さ (k) | 二面幅 (s) |
| M3 | 5.5 | 2 | 2 |
| M4 | 7 | 2.8 | 2.5 |
| M5 | 8.5 | 3.5 | 3 |
| M6 | 10 | 4 | 4 |
| M8 | 13 | 5 | 5 |
| M10 | 16 | 6 | 6 |
| M12 | 18 | 7 | 8 |
| M16 | 24 | 9 | 12 |
| SUS316 | |||
|---|---|---|---|
| 呼び径 (d) | 頭径 (dk) | 頭高さ (k) | 二面幅 (s) |
| M4 | 7 | 2.8 | 3 |
| M5 | 8.5 | 3.5 | 4 |
| M6 | 10 | 4 | 5 |
| M8 | 13 | 5 | 6 |
| M10 | 16 | 6.5 | 8 |
※SUS316はパイロットリセス付き
ローヘッドキャップボルトは、一般的な六角穴付きボルトより頭部高さを低く設計した六角穴付きボルトです。頭部の突出量を抑えられるため、装置内部やカバー部など高さ方向のクリアランスが限られる場所で使用されます。六角レンチで締め付けるため、工具を掛けるスペースが比較的少ない場所でも作業しやすいことが特徴です。
本商品は並目ねじを採用しています。並目ねじは一般的なピッチで、多くの機械部品や設備で使用されており、交換性や入手性に優れています。
頭部が低いことで省スペース化に役立つ一方、一般的なキャップボルトとは頭部形状が異なるため、設計時には座面寸法や締結条件を確認することが重要です。また、ねじ径・長さだけでなく、使用環境に適した材質・表面処理を選定することも重要です。
本商品のサイズ・材質・表面処理はデータ掲載内容に基づいています。一方、ローヘッドキャップボルトの構造や用途、選定方法などの説明は一般的な技術情報です。
なべ小ねじはプラスドライバーなどで締め付けますが、ローヘッドキャップボルトは六角レンチを使用し、頭部高さが低い点が特徴です。
皿小ねじは座面と面一になるよう皿加工が必要ですが、ローヘッドキャップボルトは皿加工なしで頭部の突出を抑えられます。
トラス小ねじは大径頭部で座面を広く押さえますが、ローヘッドキャップボルトは低頭設計を重視した形状です。
一般的な六角穴付きボルトより頭部高さが低く、省スペース用途に適しています。
突出量を抑えたい場合はローヘッドを選びます。
接続部材に適した並目ねじを選定します。
データ掲載の材質から使用環境に合わせて選びます。
防錆性や外観に応じて選びます。
締結スペースやメンテナンス性も考慮します。
- 機械装置
- 精密機器
- カバー固定
- 治具
- 高さ制限のある締結部
- 頭部高さに余裕があり一般的なキャップボルトで十分な箇所
- 設計上、別形状の頭部が指定されている箇所
ローヘッドキャップボルトは六角穴付きボルトの一種として流通しています。JIS規格やISO規格に関連する形状が採用される場合がありますが、本商品のデータには規格番号の記載がないため、特定のJIS番号・ISO番号を断定することはできません。設計時は図面や仕様書をご確認ください。
A1. 頭部高さを低くした六角穴付きボルトです。
A2. 頭部の突出を抑え、省スペース化できるためです。
A3. 一般的に最も広く使用される標準的なピッチのねじです。
A4. 頭部高さが低く、限られたスペースで使用しやすい点です。
A5. 六角レンチを使用します。
A6. データ掲載の材質・表面処理の組み合わせから選択できます。
A7. 頭部高さ、ねじ径、長さ、材質、表面処理、使用環境を確認して選定してください。
ローヘッドキャップボルト（並目）は、頭部高さを低くした六角穴付きボルトで、省スペース設計が必要な機械や装置の締結に使用される並目ねじ仕様の締結部品です。
ローヘッドキャップボルト（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ローヘッドキャップボルト（並目
A000L0000030004000 |
鉄 | 生地 | 3 X 4(P=0.5 |
|
あり | なし | 500 | 29.81円 27.1円 | |
|
ローヘッドキャップボルト（並目
A000L0000030004003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 4(P=0.5 |
|
あり | なし | 500 | 38.75円 35.23円 | |
|
ローヘッドキャップボルト（並目
A000L0000030004004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 4(P=0.5 |
|
あり | なし | 500 | 51.88円 47.17円 | |
|
ローヘッドキャップボルト（並目
A000L0000030005000 |
鉄 | 生地 | 3 X 5(P=0.5 |
|
あり | あり | 500 | 29.53円 26.85円 | |
|
ローヘッドキャップボルト（並目
A000L0000030005001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 5(P=0.5 |
|
あり | なし | 500 | 29.22円 26.57円 | |
|
ローヘッドキャップボルト（並目
A000L0000030005003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 5(P=0.5 |
|
あり | あり | 500 | 38.37円 34.89円 | |
|
ローヘッドキャップボルト（並目
A000L0000030005004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 5(P=0.5 |
|
あり | なし | 500 | 51.29円 46.63円 | |
|
ローヘッドキャップボルト（並目
A000L0000030005005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 5(P=0.5 |
|
あり | なし | 500 | 51.56円 46.88円 | |
|
ローヘッドキャップボルト（並目
A000L0000030005006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 5(P=0.5 |
|
あり | なし | 500 | 54.21円 49.29円 | |
|
ローヘッドキャップボルト（並目
A000L0000030005010 |
鉄 | BC(黒) | 3 X 5(P=0.5 |
|
あり | なし | 500 | 48.23円 43.85円 | |
|
ローヘッドキャップボルト（並目
A000L0000030005020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 3 X 5(P=0.5 |
|
要確認 | なし | 500 | 52.75円 47.96円 | |
|
ローヘッドキャップボルト（並目
A000L0000030005022 |
鉄 | 無電解ﾆｯｹﾙ | 3 X 5(P=0.5 |
|
要確認 | なし | 500 | 59円 53.64円 | |
|
ローヘッドキャップボルト（並目
A000L0000030006000 |
鉄 | 生地 | 3 X 6(P=0.5 |
|
あり | あり | 1,000 | 18.45円 16.78円 | |
|
ローヘッドキャップボルト（並目
A000L0000030006001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 6(P=0.5 |
|
あり | なし | 1,000 | 21.78円 19.8円 | |
|
ローヘッドキャップボルト（並目
A000L0000030006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 6(P=0.5 |
|
あり | あり | 1,000 | 21.78円 19.8円 | |
|
ローヘッドキャップボルト（並目
A000L0000030006004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 6(P=0.5 |
|
あり | なし | 1,000 | 27.64円 25.13円 | |
|
ローヘッドキャップボルト（並目
A000L0000030006005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 6(P=0.5 |
|
あり | なし | 1,000 | 34.06円 30.97円 | |
|
ローヘッドキャップボルト（並目
A000L0000030006006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 6(P=0.5 |
|
要確認 | なし | 1,000 | 52.73円 47.94円 | |
|
ローヘッドキャップボルト（並目
A000L0000030006020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 3 X 6(P=0.5 |
|
あり | なし | 1,000 | 47.81円 43.47円 | |
|
ローヘッドキャップボルト（並目
A000L0000030006021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 6(P=0.5 |
|
要確認 | なし | 1,000 | 42.91円 39.01円 | |
|
ローヘッドキャップボルト（並目
A000L0000030006022 |
鉄 | 無電解ﾆｯｹﾙ | 3 X 6(P=0.5 |
|
要確認 | なし | 1,000 | 51.55円 46.87円 | |
|
ローヘッドキャップボルト（並目
A000L0000030008000 |
鉄 | 生地 | 3 X 8(P=0.5 |
|
あり | あり | 1,000 | 12.5円 11.37円 | |
|
ローヘッドキャップボルト（並目
A000L0000030008001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 8(P=0.5 |
|
あり | なし | 1,000 | 16.32円 14.84円 | |
|
ローヘッドキャップボルト（並目
A000L0000030008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 8(P=0.5 |
|
あり | あり | 1,000 | 16.32円 14.84円 | |
|
ローヘッドキャップボルト（並目
A000L0000030008004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 8(P=0.5 |
|
あり | なし | 1,000 | 22.8円 20.73円 | |
|
ローヘッドキャップボルト（並目
A000L0000030008005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 8(P=0.5 |
|
あり | あり | 1,000 | 25.83円 23.49円 | |
|
ローヘッドキャップボルト（並目
A000L0000030008006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 8(P=0.5 |
|
要確認 | なし | 1,000 | 35.76円 32.51円 | |
|
ローヘッドキャップボルト（並目
A000L0000030008010 |
鉄 | BC(黒) | 3 X 8(P=0.5 |
|
品薄 | なし | 1,000 | 25.21円 22.92円 | |
|
ローヘッドキャップボルト（並目
A000L0000030008020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 3 X 8(P=0.5 |
|
要確認 | なし | 1,000 | 32.64円 29.68円 | |
|
ローヘッドキャップボルト（並目
A000L0000030008021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 8(P=0.5 |
|
要確認 | なし | 1,000 | 28.43円 25.85円 | |
|
ローヘッドキャップボルト（並目
A000L0000030008022 |
鉄 | 無電解ﾆｯｹﾙ | 3 X 8(P=0.5 |
|
要確認 | なし | 1,000 | 34.55円 31.41円 | |
|
ローヘッドキャップボルト（並目
A000L0000030010000 |
鉄 | 生地 | 3 X 10(P=0.5 |
|
あり | あり | 1,000 | 12.35円 11.23円 | |
|
ローヘッドキャップボルト（並目
A000L0000030010001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 10(P=0.5 |
|
あり | なし | 1,000 | 15.8円 14.37円 | |
|
ローヘッドキャップボルト（並目
A000L0000030010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 10(P=0.5 |
|
あり | あり | 1,000 | 15.8円 14.37円 | |
|
ローヘッドキャップボルト（並目
A000L0000030010004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 10(P=0.5 |
|
あり | なし | 1,000 | 22.93円 20.85円 | |
|
ローヘッドキャップボルト（並目
A000L0000030010005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 10(P=0.5 |
|
品薄 | なし | 1,000 | 24.93円 22.67円 | |
|
ローヘッドキャップボルト（並目
A000L0000030010006 |
鉄 | ｸﾛｰﾑ(銀) | 3 X 10(P=0.5 |
|
あり | なし | 1,000 | 35.57円 32.34円 | |
|
ローヘッドキャップボルト（並目
A000L0000030010010 |
鉄 | BC(黒) | 3 X 10(P=0.5 |
|
あり | なし | 1,000 | 25.21円 22.92円 | |
|
ローヘッドキャップボルト（並目
A000L0000030010020 |
鉄 | ｽｽﾞｺﾊﾞﾙﾄ(銀) | 3 X 10(P=0.5 |
|
あり | なし | 1,000 | 32.34円 29.4円 | |
|
ローヘッドキャップボルト（並目
A000L0000030010021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 10(P=0.5 |
|
要確認 | なし | 1,000 | 28.74円 26.13円 |
