ＷＡソケット　ＳＰタイプは、商品固有情報で「座金組込ねじ」に分類されている製品です。確認できる呼び径はM3、M4、M5、M6、M8、M10、M12で、径と長さの組み合わせは実質102サイズです。材質は鉄とステンレスが登録されています。

今回の寸法表には「6角穴付きボルト本体」「ばね座金」「平座金」と明記され、ばね座金は2号、平座金はみがき丸として寸法が掲載されています。そのため、本商品は六角穴付きボルト本体に2号ばね座金とみがき丸平座金を組み込んだ座金組込ねじとして確認できます。

商品名に含まれる「SPタイプ」自体の正式な定義は今回の資料には記載されていません。そのため、SPという文字だけから構成を推測せず、実際の構成は寸法表に記載されたばね座金・平座金の情報を根拠としています。

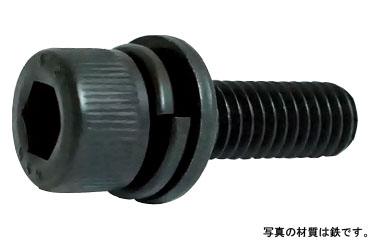

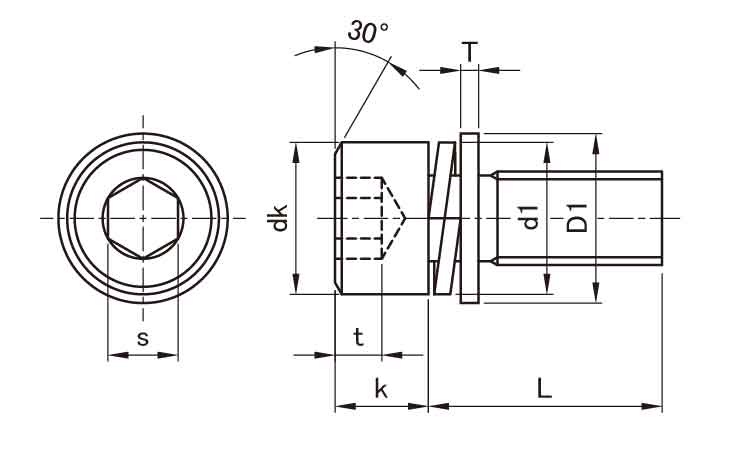

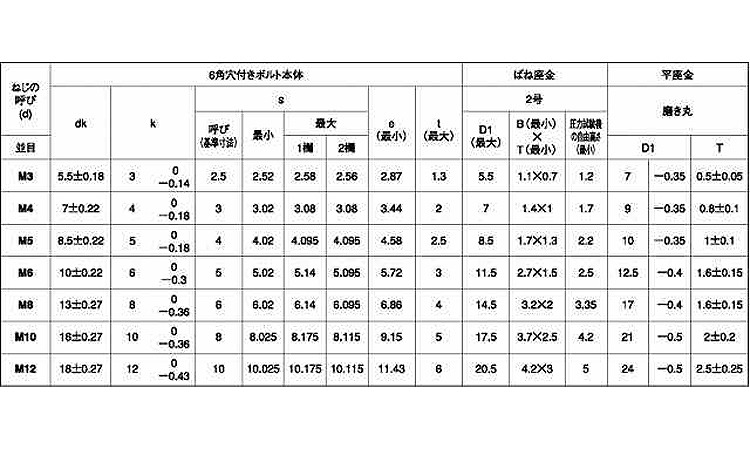

六角穴付きボルト本体では、M3からM12までについて頭部径dk、頭部高さk、六角穴二面幅s、六角穴対角寸法e、六角穴深さtを確認できます。頭部径dkはM3が5.5±0.18mm、M4が7±0.22mm、M5が8.5±0.22mm、M6が10±0.22mm、M8が13±0.27mm、M10が16±0.27mm、M12が18±0.27mmです。

頭部高さkの基準寸法はM3が3mm、M4が4mm、M5が5mm、M6が6mm、M8が8mm、M10が10mm、M12が12mmです。六角穴二面幅sの呼び寸法はM3が2.5mm、M4が3mm、M5が4mm、M6が5mm、M8が6mm、M10が8mm、M12が10mmです。

e最小はM3が2.87mm、M4が3.44mm、M5が4.58mm、M6が5.72mm、M8が6.86mm、M10が9.15mm、M12が11.43mmです。t最大はM3が1.3mm、M4が2mm、M5が2.5mm、M6が3mm、M8が4mm、M10が5mm、M12が6mmです。

2号ばね座金では、D1最大がM3で5.5mm、M4で7mm、M5で8.5mm、M6で11.5mm、M8で14.5mm、M10で17.5mm、M12で20.5mmです。B最小×T最小はM3が1.1×0.7mm、M4が1.4×1mm、M5が1.7×1.3mm、M6が2.7×1.5mm、M8が3.2×2mm、M10が3.7×2.5mm、M12が4.2×3mmです。

みがき丸平座金では、D1の基準値とマイナス側の許容差、Tが掲載されています。D1はM3が7mm、M4が9mm、M5が10mm、M6が12.5mm、M8が17mm、M10が21mm、M12が24mmです。TはM3が0.5±0.05mm、M4が0.8±0.1mm、M5が1±0.1mm、M6とM8が1.6±0.15mm、M10が2±0.2mm、M12が2.5±0.25mmです。

今回の寸法表には全ねじ範囲やねじ部長さの記載はありません。そのため、各サイズが全ねじか半ねじか、また完全ねじ部長さがどの程度かは、この寸法表だけでは断定できません。必要な場合は対象サイズの個別仕様や商品図面を確認してください。

代表的には、機械、装置、設備、各種部品など、六角穴付きボルト本体に2号ばね座金とみがき丸平座金を組み合わせる締結条件で検討できます。選定時は呼び径、長さ、材質、表面処理に加え、頭部寸法、六角穴寸法、ばね座金寸法、平座金寸法を確認してください。

今回の寸法表では、本体を「6角穴付きボルト本体」、ばね座金を「2号」、平座金を「みがき丸」として寸法表示しています。

一方、「WA」および「SPタイプ」という商品名上の呼称が、特定のJIS規格番号またはISO規格番号を直接示すという情報は今回の資料には含まれていません。そのため、名称だけから製品全体の適合規格を断定しません。

設計・調達で規格適合が条件となる場合は、六角穴付きボルト本体の寸法、2号ばね座金の寸法、みがき丸平座金の寸法、材質、表面処理などを、要求される図面・仕様書・規格と個別に照合してください。

ＷＡソケット　ＳＰタイプは、M3-M12で登録され、六角穴付きボルト本体に2号ばね座金とみがき丸平座金を組み込んだ、鉄・ステンレス製の座金組込ねじです。
