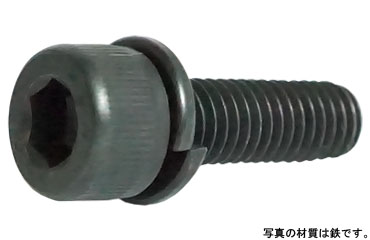

ＷＡソケット　Ｓタイプは、ソケット系のねじとして登録されている製品です。商品固有情報として、呼び径はM3、M4、M5、M6、M8、M10、M12が確認でき、径と長さの組み合わせは実質103サイズです。材質は鉄とステンレスが登録されています。複数の表面処理が設定されており、必要な径・長さ・材質・表面処理の組み合わせから選定します。

一般にソケット系のねじは、頭部に設けられた六角穴へ六角棒レンチなどの工具を差し込んで回転させる締結方式です。十字穴付きねじとは工具を掛ける部分の形状が異なり、六角穴に対応した工具を使用します。機械、装置、設備、各種部品など、六角穴を利用する締結方式が設計条件に合う箇所で使用されます。

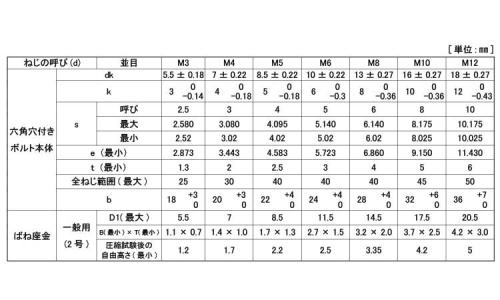

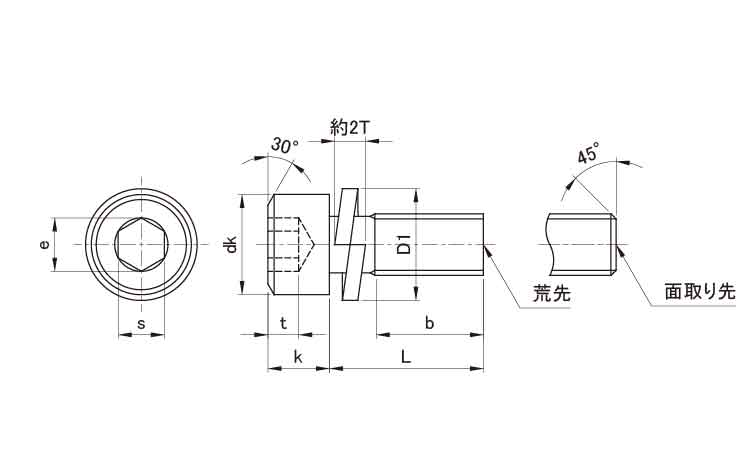

寸法表では、M3からM12までの六角穴付きボルト本体について、頭部径dk、頭部高さk、六角穴の呼びs・最大・最小、e(最小)、t(最小)、全ねじ範囲(最大)、bが確認できます。六角穴sの呼びはM3が2.5、M4が3、M5が4、M6が5、M8が6、M10が8、M12が10です。

頭部径dkはM3が5.5±0.18mm、M4が7±0.22mm、M5が8.5±0.22mm、M6が10±0.22mm、M8が13±0.27mm、M10が16±0.27mm、M12が18±0.27mmです。頭部高さkはM3が3mm、M4が4mm、M5が5mm、M6が6mm、M8が8mm、M10が10mm、M12が12mmで、それぞれ寸法表記載の許容差があります。

全ねじ範囲(最大)はM3が25mm、M4が30mm、M5が40mm、M6が40mm、M8が40mm、M10が45mm、M12が50mmです。この値は寸法表に記載された全ねじ範囲の最大値であり、個々の登録サイズがすべて全ねじであることを意味するものではありません。

寸法表には一般用(2号)ばね座金の寸法も掲載されています。D1(最大)はM3が5.5mm、M4が7mm、M5が8.5mm、M6が11.5mm、M8が14.5mm、M10が17.5mm、M12が20.5mmです。B(最小)×T(最小)と圧縮試験後の自由高さ(最小)も呼び径ごとに確認できます。

商品名には「Ｓタイプ」とありますが、確認できる商品情報には「Ｓタイプ」の定義や、それによって決まる具体的な構造・寸法を示す説明はありません。寸法表から六角穴付きボルト本体と一般用(2号)ばね座金の寸法は確認できますが、「Ｓタイプ」という名称自体の定義は別途確認が必要です。

六角穴を持つねじには、JISやISOに関連する寸法体系や規格があり、ねじ径、ピッチ、頭部寸法、六角穴寸法などが規定される製品があります。

今回の寸法表では、M3-M12について六角穴付きボルト本体のdk、k、s、e、t、全ねじ範囲、bと、一般用(2号)ばね座金の寸法が確認できます。ただし、ＷＡソケット　Ｓタイプそのものについて、具体的なJIS規格番号またはISO規格番号への適合を示す情報は商品情報には含まれていません。また、「Ｓタイプ」という名称だけから特定のJIS・ISO規格への適合を判断することもできません。

規格適合、寸法互換性、ねじピッチ、頭部寸法、六角穴寸法、機械的性質などが設計・調達条件となる場合は、図面や詳細仕様を確認し、要求するJIS・ISO規格と個別に照合してください。

ＷＡソケット　Ｓタイプは、M3×5-M12×50で実質103サイズを登録し、鉄とステンレスを展開する六角穴締結方式のソケット系ねじです。
