ＣＡＰ　Ｉ＝４は、商品固有情報で「座金組込ねじ」に分類されているCAPです。確認できる呼び径はM2、M2.5、M4、M6で、径と長さの組み合わせは実質32サイズです。材質は鉄とステンレスです。

I＝4は、ツルガ公式の座金組込ねじ資料では、バネ座金とISO小型ワッシャーを組み込む構成として整理されています。ねじ、バネ座金、平座金を一体の部品として取り扱えるため、締結時に2種類の座金を個別にセットする工程を減らせます。初心者向けには、「CAPにバネ座金とISO系列の小型平座金があらかじめ組み合わされたねじ」と考えると分かりやすい製品です。

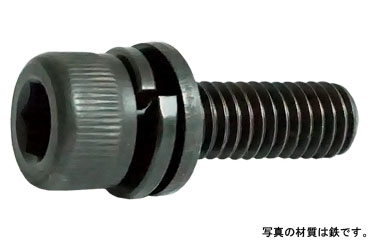

一般にCAPと呼ばれる六角穴付きボルトは、円筒形の頭部に六角穴を設け、六角レンチなどを差し込んで締め付けます。本商品は、そのCAPへI＝4の座金構成を組み合わせた座金組込ねじです。

I＝4ではISO系列の小型ワッシャーを使用するため、標準的なISO平座金を組み込むI＝3や、JIS系列の小型ワッシャーを使用するP＝4とは座金構成が異なります。既存品との交換や図面指定品を選ぶ場合は、呼び径だけでなく座金の内径・外径・厚みなどを確認することが重要です。

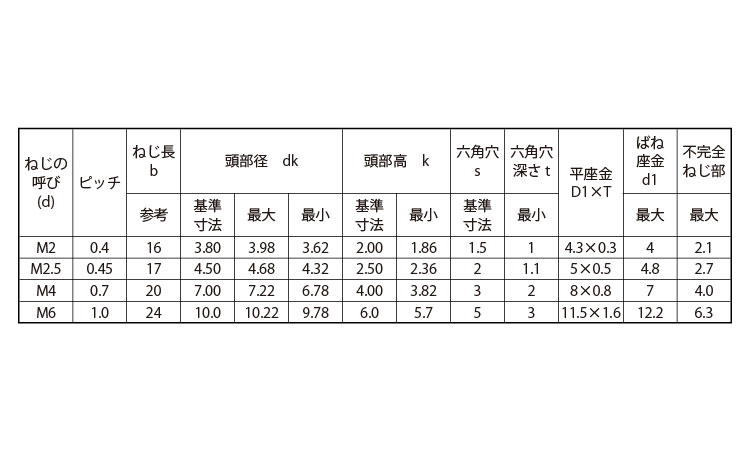

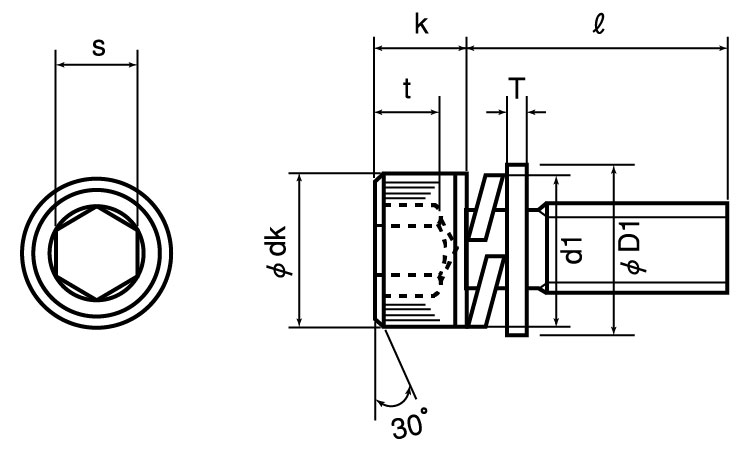

今回の寸法表ではM2、M2.5、M4、M6について、ピッチ、頭部径dk、頭部高さk、六角穴二面幅s、t最小、平座金D1×T、ばね座金d1、不完全ねじ部(最大)を確認できます。

ピッチはM2が0.4mm、M2.5が0.45mm、M4が0.7mm、M6が1.0mmです。頭部径dkの基準寸法はM2が3.80mm、M2.5が4.50mm、M4が7.00mm、M6が10.0mmです。最大値はM2が3.98mm、M2.5が4.68mm、M4が7.22mm、M6が10.22mm、最小値はM2が3.62mm、M2.5が4.32mm、M4が6.78mm、M6が9.78mmです。

頭部高さkの基準寸法はM2が2.00mm、M2.5が2.50mm、M4が4.00mm、M6が6.0mmです。最小値はM2が1.86mm、M2.5が2.36mm、M4が3.82mm、M6が5.7mmです。六角穴二面幅sの基準寸法はM2が1.5mm、M2.5が2mm、M4が3mm、M6が5mmです。

t最小はM2が1mm、M2.5が1.1mm、M4が2mm、M6が3mmです。平座金D1×TはM2が4.3×0.3mm、M2.5が5×0.5mm、M4が8×0.8mm、M6が11.5×1.6mmです。

ばね座金d1はM2が4mm、M2.5が4.8mm、M4が7mm、M6が12.2mmです。不完全ねじ部(最大)はM2が2.0mm、M2.5が2.5mm、M4が4.0mm、M6が6.3mmです。

全ねじとは、一般に必要な軸部へねじ山が形成されたねじを指します。今回の寸法表では不完全ねじ部(最大)を確認できますが、各長さについて全ねじ・半ねじを区分する情報や完全ねじ部長さは示されていないため、本商品の各サイズが全ねじであるとは断定できません。

代表的には、機械、装置、設備、各種部品など、CAPとバネ座金・ISO小型ワッシャーを併用する締結箇所で検討できます。選定時は呼び径、長さ、材質、表面処理に加え、CAP頭部寸法、六角穴寸法、座金寸法、ねじピッチ、不完全ねじ部を確認してください。

ツルガ公式の座金組込ねじ体系では、I＝4はバネ座金とISO小型ワッシャーを組み込む構成として整理されています。

I系では、I＝1がISO系列の平座金、I＝3がバネ座金＋ISO系列の平座金、I＝4がバネ座金＋ISO小型ワッシャーという構成です。このため、I＝3とI＝4では、バネ座金を組み込む点は共通しますが、組み合わせる平座金の寸法系列が異なります。

また、P＝4はバネ座金とJIS小型ワッシャーを組み込む構成であるため、I＝4とP＝4ではISO系列かJIS系列かという違いがあります。既存品との交換や図面指定品の選定では、呼び径だけで互換性を判断せず、座金寸法を照合してください。

ただし、「I＝4」という表記は組み込む座金の系列・構成を示すものであり、それだけでＣＡＰ　Ｉ＝４という製品全体が特定のJISまたはISO規格番号へ適合することを意味するものではありません。

今回の寸法表ではM2、M2.5、M4、M6についてCAP本体、ISO小型ワッシャー、ばね座金、不完全ねじ部の具体寸法を確認できます。一方、製品全体の具体的なJIS・ISO規格番号は示されていません。規格適合や寸法互換性が設計・調達条件となる場合は、商品図面、寸法表、仕様書と要求規格を個別に照合してください。

ＣＡＰ　Ｉ＝４は、M2-M6で登録され、六角穴付きCAPにバネ座金とISO小型ワッシャーを組み込んだ座金組込ねじです。
