ＷＡーＳＰ（Ｉ＝３（アンスコ
画像をクリックして拡大イメージを表示
-
4.0
-
-
サイズ：M2×4-M5×20（実質27サイズ）
材質：ステンレス、鉄
表面処理：生地、GB(茶)、BK(黒)、ｻﾋﾞﾅｲB、Sｺｰﾄ、三価ﾌﾞﾗｯｸ(黒)

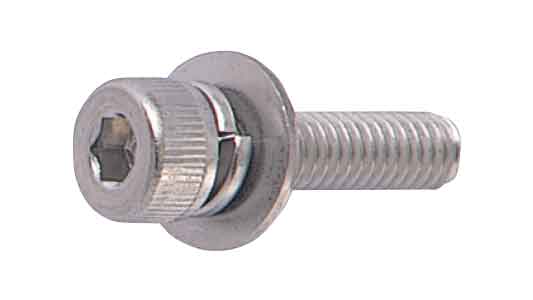

I＝3としてバネ座金とISO系列の平座金を組み込んだ座金組込ねじです。ねじと2種類の座金を一体で取り扱えます。
組込みネジ、セムス解読表 規格
組み込みネジ一覧・選び方ガイド
ねじの種類によるサイズの考え方
機械、装置、設備、各種部品など、バネ座金とISO系列の平座金を組み合わせる締結条件に合う箇所で使用します。

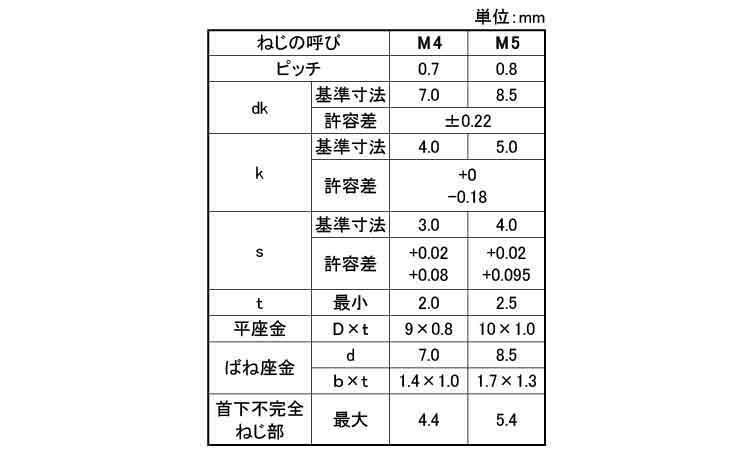

| ねじの 呼び |
ピッチ | dk | k | s | t 最小 |
平座金 D×t |
ばね座金 d×b×t |
首下不完全 ねじ部(最大) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||||||
| M2 | 0.4 | 3.80 | ±0.18 | 2.00 | 0 -0.14 |
1.50 | +0.008 +0.020 |
1.00 | 5×0.3 | 4.0×0.9×0.5 | 2.1 |
| M2.5 | 0.45 | 4.50 | 2.50 | 2.00 | 1.10 | 6.5×0.5 | 4.8×1.0×0.6 | 2.7 | |||
| M2.6 | 4.50 | 0 -0.18 |
2.60 | 2.00 | 1.120 | 6.5×0.5 | 4.8×1.0×0.6 | 2.7 | |||
| M3 | 0.5 | 5.50 | ±0.18 | 3.00 | 0 -0.18 |
2.50 | +0.08 +0.02 |
1.30 | 7×0.5 | 5.5×1.1×0.7 | 3.0 |
| M4 | 0.7 | 7.00 | ±0.22 | 4.00 | 3.00 | 2.0 | 9×0.8 | 7.0×1.4×1.0 | 4.4 | ||
| M5 | 0.8 | 8.50 | 5.00 | 0 -0.18 |
4.00 | +0.095 +0.020 |
2.50 | 10×1.0 | 8.5×1.7×1.3 | 5.4 | |
ＷＡーＳＰ（Ｉ＝３（アンスコは、商品固有情報で「座金組込ねじ」に分類されている製品です。確認できる呼び径はM2、M2.5、M2.6、M3、M4、M5で、径と長さの組み合わせは実質27サイズです。材質はステンレスと鉄です。
商品名に含まれるI＝3は、ツルガ公式の座金組込ねじ資料では、バネ座金とISO系列の平座金を組み込む構成として整理されています。ねじ、バネ座金、平座金を一体の部品として取り扱えるため、締結時に2種類の座金を個別にセットする工程を減らせます。初心者向けには、「ねじにバネ座金とISO系列の平座金があらかじめ組み合わされた製品」と考えると分かりやすい構成です。
ISO系列の平座金とJIS系列の平座金では、同じ呼び径でも寸法体系が異なる場合があります。そのため、JIS系列の平座金を使用するP＝3などから置き換える場合は、呼び径だけでなく座金寸法まで確認する必要があります。
一方、「WAーSP」および「アンスコ」の表記について、今回確認した商品固有情報には、具体的な頭部形状や駆動部形状を定義する情報は含まれていません。そのため、名称だけからCAP、なべ頭、ボタン頭、六角穴などの形状を推測することは避けます。

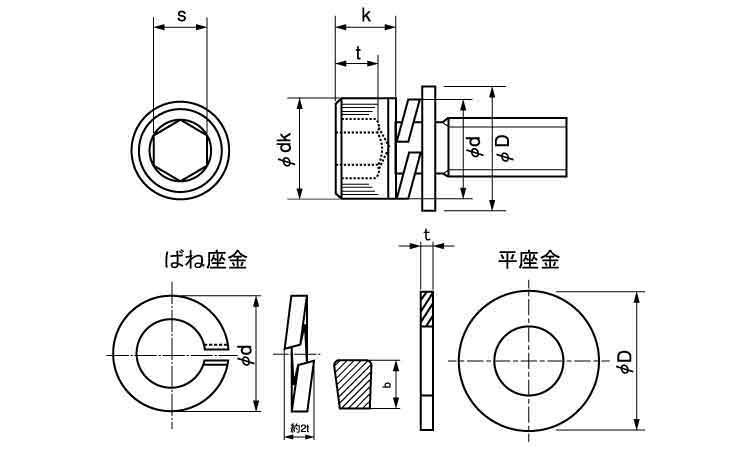

今回の寸法表では、M2、M2.5、M2.6、M3、M4、M5について、ピッチ、dk、k、s、t最小、平座金D×t、ばね座金d×b×t、首下不完全ねじ部(最大)を確認できます。
ピッチはM2が0.4mm、M2.5とM2.6が0.45mm、M3が0.5mm、M4が0.7mm、M5が0.8mmです。dkの基準寸法はM2が3.80mm、M2.5とM2.6が4.50mm、M3が5.50mm、M4が7.00mm、M5が8.50mmです。
kの基準寸法はM2が2.00mm、M2.5が2.50mm、M2.6が2.60mm、M3が3.00mm、M4が4.00mm、M5が5.00mmです。sの基準寸法はM2が1.50mm、M2.5とM2.6が2.00mm、M3が2.50mm、M4が3.00mm、M5が4.00mmです。
t最小はM2が1.00mm、M2.5が1.10mm、M2.6が1.120mm、M3が1.30mm、M4が2.0mm、M5が2.50mmです。平座金D×tはM2が5×0.3mm、M2.5とM2.6が6.5×0.5mm、M3が7×0.5mm、M4が9×0.8mm、M5が10×1.0mmです。
ばね座金d×b×tはM2が4.0×0.9×0.5mm、M2.5とM2.6が4.8×1.0×0.6mm、M3が5.5×1.1×0.7mm、M4が7.0×1.4×1.0mm、M5が8.5×1.7×1.3mmです。首下不完全ねじ部(最大)はM2が2.1mm、M2.5とM2.6が2.7mm、M3が3.0mm、M4が4.4mm、M5が5.4mmです。
全ねじとは、一般に必要な軸部へねじ山が形成されたねじを指します。今回の寸法表では首下不完全ねじ部(最大)を確認できますが、各長さについて全ねじ・半ねじを区分する情報や完全ねじ部長さは示されていないため、本商品の各サイズが全ねじであるとは断定できません。
代表的には、機械、装置、設備、各種部品など、I＝3の座金構成が締結条件に合う箇所で検討できます。選定時は呼び径、長さ、材質、表面処理だけでなく、寸法表のdk、k、s、t、平座金D×t、ばね座金d×b×t、首下不完全ねじ部、ねじピッチを確認してください。頭部形状、駆動部、使用工具などが設計条件となる場合は、商品図面や詳細仕様との照合が必要です。
なべ小ねじは一般に丸みのあるなべ頭を持つ小ねじです。本商品はI＝3の座金組込ねじですが、今回確認した商品固有情報から具体的な頭部形状を特定できないため、なべ頭との形状・寸法差は図面などで確認してください。
皿小ねじは一般に皿穴へ頭部を収めるための皿頭を持ちます。本商品の具体的な頭部形状は今回の商品固有情報から特定できないため、皿小ねじとの置き換え可否は頭部形状や寸法を含む詳細仕様で判断してください。
トラス小ねじは一般に広く低い丸みを持つ頭部形状です。本商品はバネ座金とISO系列の平座金を組み込むI＝3ですが、具体的な頭部形状については商品固有情報から断定できません。
六角穴付きボルトは一般に頭部の六角穴へ六角レンチなどを差し込んで締め付けます。本商品については今回の商品固有情報に駆動部形状を特定できる情報がないため、六角穴付きボルトと同じ工具を使用するとは断定できません。
今回確認した商品固有情報には、具体的な頭部形状を特定できる情報が含まれていません。寸法表ではdk、k、s、tの数値を確認できるため、周辺部品との干渉や頭部の収まりが設計条件となる場合は、商品図面とあわせて確認してください。
確認できる呼び径はM2、M2.5、M2.6、M3、M4、M5です。寸法表ではピッチと首下不完全ねじ部(最大)を確認できます。完全ねじ・不完全ねじの区分や完全ねじ部長さが必要な場合は詳細仕様を確認してください。
I＝3はバネ座金とISO系列の平座金を組み込んだ構成です。寸法表では平座金D×tと、ばね座金d×b×tを各呼び径ごとに確認できます。
登録されている材質はステンレスと鉄です。ただし、登録の大部分はステンレスであり、鉄は限定的な登録です。必要な径・長さ・表面処理との組み合わせを個別に確認してください。
生地、GB(茶)、BK(黒)、ｻﾋﾞﾅｲB、Sｺｰﾄ、三価ﾌﾞﾗｯｸ(黒)が登録されています。サイズや材質によって設定されている組み合わせが異なるため、必要な仕様ごとに確認してください。
締結する部品、相手材、座面、周辺スペース、使用工具、要求仕様を確認してください。材質や表面処理の名称だけから、具体的な耐食性、強度、耐熱性などの性能値を断定することはできません。
バネ座金とISO系列の平座金を組み込んだI＝3の構成が必要で、登録されているサイズ・材質・表面処理が条件に合う機械、装置、設備、各種部品などの締結に向いています。ねじと2種類の座金を一体で取り扱いたい組立工程でも検討できます。
JIS系列の平座金を使用するP＝3など、I＝3とは異なる座金寸法系列が指定されている箇所には、寸法確認なしで置き換えることはできません。また、登録されていないサイズ・材質・表面処理が必須となる用途や、頭部形状、駆動部、座金寸法、ねじピッチ、ねじ部長さ、機械的性質などが厳密に指定される用途では、商品図面や仕様書との照合が必要です。
ツルガ公式の座金組込ねじ資料では、I＝3はバネ座金とISO系列の平座金を組み込む構成として整理されています。
同じI系でも、I＝1はISO系列の平座金を組み込む構成、I＝3はバネ座金＋ISO系列の平座金を組み込む構成です。また、P＝3はバネ座金＋JIS系列の平座金を組み込む構成であるため、I＝3とP＝3では使用する平座金の寸法系列が異なります。
ISO系列とJIS系列では、同じ呼び径であっても平座金の外径や厚みなどが異なる場合があります。既存品との交換や図面指定品を選定する場合は、呼び径だけで互換性を判断せず、座金の内径・外径・厚みなどを確認することが重要です。
ただし、「I＝3」という表記は組み込む座金の系列と構成を示すものであり、それだけでＷＡーＳＰ（Ｉ＝３（アンスコという製品全体が特定のISO規格番号またはJIS規格番号に適合することを意味するものではありません。
今回確認した商品固有情報には、製品全体の具体的なJIS・ISO規格番号は含まれていません。また、「WAーSP」「アンスコ」の表記から特定の頭部規格や駆動部規格を推測することも避けます。規格適合や寸法互換性が設計・調達条件となる場合は、商品図面、寸法表、仕様書と要求規格を個別に照合してください。
A1. I＝3としてバネ座金とISO系列の平座金を組み込んだ座金組込ねじです。
A2. I＝3は、バネ座金とISO系列の平座金をねじへ組み込んだ構成を示します。
A3. I＝1はISO系列の平座金を組み込む構成で、I＝3はバネ座金とISO系列の平座金を組み込む構成です。
A4. I＝3はバネ座金＋ISO系列の平座金、P＝3はバネ座金＋JIS系列の平座金です。使用する平座金の寸法系列が異なります。
A5. バネ座金とISO系列の平座金を使用する締結で、ねじと2種類の座金を一体の部品として取り扱えるためです。
A6. ISO系列の寸法に対応した平座金です。JIS系列とは寸法体系が異なる場合があるため、既存品との交換では座金寸法を確認してください。
A7. 今回確認したラインナップでは、ステンレスと鉄が登録されています。鉄は限定的な登録のため、必要なサイズとの組み合わせを確認してください。
A8. 生地、GB(茶)、BK(黒)、ｻﾋﾞﾅｲB、Sｺｰﾄ、三価ﾌﾞﾗｯｸ(黒)が登録されています。
A9. I＝3は、バネ座金とISO系列の平座金をあらかじめねじへ組み込んだ構成です。
A10. 今回確認した商品固有情報には「WAーSP」の具体的な定義が含まれていないため、名称だけから頭部形状や駆動部などを断定できません。
A11. 今回の寸法表では首下不完全ねじ部(最大)を確認できますが、完全ねじ部長さや全ねじ・半ねじの区分は示されていないため、各サイズが全ねじであるとは断定できません。
A12. 寸法表ではM2-M5についてdk、k、s、tの具体的な数値を確認できます。ただし、具体的な頭部形状や各記号の測定位置は商品図面とあわせて確認してください。
A13. 寸法表にはsの基準寸法が掲載されていますが、今回確認した商品固有情報には駆動部形状や工具との対応関係を特定できる情報がないため、商品図面や詳細仕様を確認してください。
A14. はい。平座金D×tと、ばね座金d×b×tをM2-M5について寸法表で確認できます。
A15. はい。M2が0.4mm、M2.5とM2.6が0.45mm、M3が0.5mm、M4が0.7mm、M5が0.8mmです。
A16. はい。M2が2.1mm、M2.5とM2.6が2.7mm、M3が3.0mm、M4が4.4mm、M5が5.4mmです。
A17. すべての径・長さで両方の材質が設定されているとは限りません。特に鉄は限定的な登録のため、必要なサイズごとに材質を確認してください。
A18. サイズや材質によって登録されている表面処理の組み合わせが異なるため、必要な仕様ごとに確認してください。
A19. I＝3はISO系列の平座金を含む座金構成を示しますが、それだけで製品全体が特定のISO規格番号に適合することを意味するものではありません。
A20. 必要な呼び径と長さ、材質、表面処理を確認し、次にI＝3の座金構成、寸法表のdk、k、s、t、平座金D×t、ばね座金d×b×t、ねじピッチ、首下不完全ねじ部などを商品図面や詳細仕様と照合してください。
ＷＡーＳＰ（Ｉ＝３（アンスコは、M2-M5で登録され、バネ座金とISO系列の平座金を組み込んだ座金組込ねじです。
ＷＡーＳＰ（Ｉ＝３（アンスコ
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A000913A0020004004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 2 X 4(P=0.4 |
|
あり | あり | 1,000 | 32.71円 29.73円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020004000 |
ステンレス | 生地 | 2 X 4(P=0.4 |
|
あり | あり | 1,000 | 28.27円 25.7円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020004007 |
ステンレス | GB(茶) | 2 X 4(P=0.4 |
|
要確認 | なし | 1,000 | 36.76円 33.41円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020004008 |
ステンレス | BK(黒) | 2 X 4(P=0.4 |
|
要確認 | あり | 1,000 | 45.24円 41.12円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A002000400Y |
ステンレス | ｻﾋﾞﾅｲB | 2 X 4(P=0.4 |
|
要確認 | なし | 1,000 | 79.15円 71.95円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020004035 |
ステンレス | Sｺｰﾄ | 2 X 4(P=0.4 |
|
要確認 | なし | 1,000 | 46.66円 42.41円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020005000 |
ステンレス | 生地 | 2 X 5(P=0.4 |
|
あり | あり | 1,000 | 26.6円 24.18円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020005007 |
ステンレス | GB(茶) | 2 X 5(P=0.4 |
|
要確認 | なし | 1,000 | 34.58円 31.43円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020005008 |
ステンレス | BK(黒) | 2 X 5(P=0.4 |
|
要確認 | あり | 1,000 | 42.55円 38.68円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A002000500Y |
ステンレス | ｻﾋﾞﾅｲB | 2 X 5(P=0.4 |
|
要確認 | なし | 1,000 | 74.45円 67.68円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020005035 |
ステンレス | Sｺｰﾄ | 2 X 5(P=0.4 |
|
要確認 | なし | 1,000 | 43.88円 39.89円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020006000 |
ステンレス | 生地 | 2 X 6(P=0.4 |
|
あり | あり | 1,000 | 26.94円 24.49円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020006007 |
ステンレス | GB(茶) | 2 X 6(P=0.4 |
|
要確認 | なし | 1,000 | 35.03円 31.84円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020006008 |
ステンレス | BK(黒) | 2 X 6(P=0.4 |
|
要確認 | あり | 1,000 | 43.11円 39.19円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A002000600Y |
ステンレス | ｻﾋﾞﾅｲB | 2 X 6(P=0.4 |
|
要確認 | なし | 1,000 | 75.43円 68.57円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020006035 |
ステンレス | Sｺｰﾄ | 2 X 6(P=0.4 |
|
要確認 | なし | 1,000 | 44.46円 40.41円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020008000 |
ステンレス | 生地 | 2 X 8(P=0.4 |
|
あり | あり | 1,000 | 27.11円 24.64円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020008007 |
ステンレス | GB(茶) | 2 X 8(P=0.4 |
|
要確認 | なし | 1,000 | 35.23円 32.02円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020008008 |
ステンレス | BK(黒) | 2 X 8(P=0.4 |
|
要確認 | あり | 1,000 | 43.37円 39.42円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A002000800Y |
ステンレス | ｻﾋﾞﾅｲB | 2 X 8(P=0.4 |
|
要確認 | なし | 1,000 | 75.87円 68.97円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020008035 |
ステンレス | Sｺｰﾄ | 2 X 8(P=0.4 |
|
要確認 | なし | 1,000 | 44.72円 40.65円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020010000 |
ステンレス | 生地 | 2 X 10(P=0.4 |
|
品薄 | あり | 1,000 | 27.43円 24.93円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020010007 |
ステンレス | GB(茶) | 2 X 10(P=0.4 |
|
要確認 | なし | 1,000 | 35.66円 32.41円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020010008 |
ステンレス | BK(黒) | 2 X 10(P=0.4 |
|
要確認 | あり | 1,000 | 43.88円 39.89円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A002001000Y |
ステンレス | ｻﾋﾞﾅｲB | 2 X 10(P=0.4 |
|
要確認 | なし | 1,000 | 76.78円 69.8円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020010035 |
ステンレス | Sｺｰﾄ | 2 X 10(P=0.4 |
|
要確認 | なし | 1,000 | 45.25円 41.13円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020012000 |
ステンレス | 生地 | 2 X 12(P=0.4 |
|
あり | あり | 1,000 | 29.59円 26.9円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020012007 |
ステンレス | GB(茶) | 2 X 12(P=0.4 |
|
要確認 | なし | 1,000 | 38.48円 34.98円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020012008 |
ステンレス | BK(黒) | 2 X 12(P=0.4 |
|
要確認 | あり | 1,000 | 47.36円 43.05円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A002001200Y |
ステンレス | ｻﾋﾞﾅｲB | 2 X 12(P=0.4 |
|
要確認 | なし | 1,000 | 83.16円 75.6円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0020012035 |
ステンレス | Sｺｰﾄ | 2 X 12(P=0.4 |
|
要確認 | なし | 1,000 | 48.83円 44.39円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0025005000 |
ステンレス | 生地 | 2.5 X 5(P=0.45 |
|
あり | あり | 1,000 | 20.95円 19.04円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0025005007 |
ステンレス | GB(茶) | 2.5 X 5(P=0.45 |
|
要確認 | なし | 1,000 | 27.23円 24.75円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0025005008 |
ステンレス | BK(黒) | 2.5 X 5(P=0.45 |
|
要確認 | あり | 1,000 | 33.51円 30.46円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A002500500Y |
ステンレス | ｻﾋﾞﾅｲB | 2.5 X 5(P=0.45 |
|
要確認 | なし | 1,000 | 58.65円 53.31円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0025005035 |
ステンレス | Sｺｰﾄ | 2.5 X 5(P=0.45 |
|
要確認 | なし | 1,000 | 34.57円 31.42円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0025006000 |
ステンレス | 生地 | 2.5 X 6(P=0.45 |
|
あり | あり | 1,000 | 21.27円 19.33円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0025006007 |
ステンレス | GB(茶) | 2.5 X 6(P=0.45 |
|
要確認 | なし | 1,000 | 27.65円 25.13円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A0025006008 |
ステンレス | BK(黒) | 2.5 X 6(P=0.45 |
|
要確認 | あり | 1,000 | 34.02円 30.92円 | |
|
ＷＡーＳＰ（Ｉ＝３（アンスコ
A002913A002500600Y |
ステンレス | ｻﾋﾞﾅｲB | 2.5 X 6(P=0.45 |
|
要確認 | なし | 1,000 | 59.53円 54.11円 |
