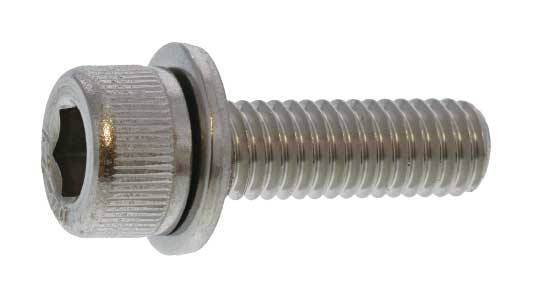

ＣＡＰ　Ｉ＝１は、商品固有情報で「座金組込ねじ」に分類されているCAPです。確認できる呼び径はM2.5、M3、M4、M5、M6、M8で、径と長さの組み合わせは実質49サイズです。材質は鉄とステンレスです。

I＝1は、ISO系列の平座金をねじへ組み込む構成です。座金組込ねじは、ねじと座金を一体の部品として取り扱えることが特徴で、締結時に平座金を個別にセットする工程を減らせます。初心者向けに説明すると、「CAPとISO系列の平座金があらかじめ組み合わされたねじ」と考えると分かりやすい製品です。

一般にCAPと呼ばれる六角穴付きボルトは、円筒形の頭部に六角穴を設け、六角レンチなどを差し込んで締め付けます。本商品は、そのCAPにI＝1としてISO系列の平座金を組み込んだ構成です。

ISO系列の平座金とJIS系列の平座金では、同じ呼び径でも外径や厚みなどが異なる場合があります。そのため、既存品からの置き換えや図面指定品を選定する際は、呼び径だけでなく座金寸法まで確認することが重要です。

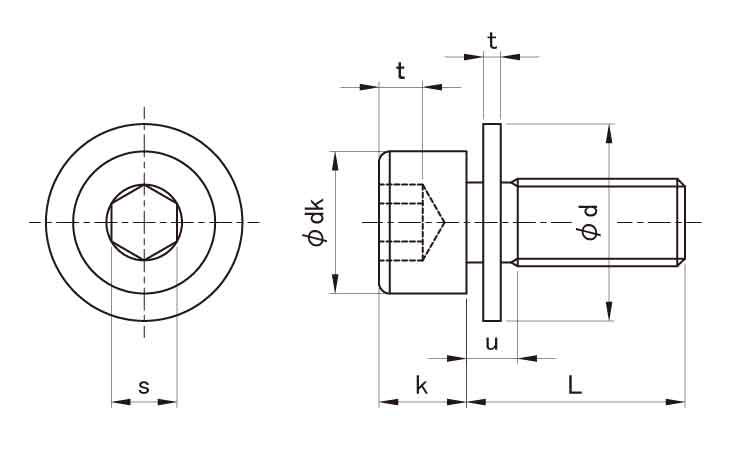

今回の寸法表では、M2.5、M3、M4、M5、M6、M8について、ピッチ、頭部径dk、頭部高さk、六角穴二面幅s、t最小、首下不完全ねじ部u(最大)、平座金D1・許容差・Tを確認できます。

ピッチはM2.5が0.45mm、M3が0.5mm、M4が0.7mm、M5が0.8mm、M6が1.0mm、M8が1.25mmです。頭部径dkの基準寸法はM2.5が4.5mm、M3が5.5mm、M4が7mm、M5が8.5mm、M6が10mm、M8が13mmです。

頭部高さkの基準寸法はM2.5が2.5mm、M3が3mm、M4が4mm、M5が5mm、M6が6mm、M8が8mmです。六角穴二面幅sの基準寸法はM2.5が2mm、M3が2.5mm、M4が3mm、M5が4mm、M6が5mm、M8が6mmです。

t最小はM2.5が1.1mm、M3が1.3mm、M4が2.0mm、M5が2.5mm、M6が3.0mm、M8が4.0mmです。首下不完全ねじ部u(最大)はM2.5が1.0mm、M3が1.4mm、M4が2.0mm、M5が2.4mm、M6が3.3mm、M8が3.8mmです。

平座金D1の基準寸法はM2.5が6.5mm、M3が7mm、M4が9mm、M5が10mm、M6が12.5mm、M8が17mmです。平座金TはM2.5が0.5mm、M3が0.5mm、M4が0.8mm、M5が1.0mm、M6が1.6mm、M8が1.6mmです。

全ねじとは、一般に必要な軸部へねじ山が形成されたねじを指します。今回の寸法表では首下不完全ねじ部u(最大)を確認できますが、各長さについて全ねじ・半ねじを区分する情報や完全ねじ部長さは示されていないため、本商品の各サイズが全ねじであるとは断定できません。

代表的には、機械、装置、設備、各種部品など、CAPとISO系列の平座金を併用する締結箇所で検討できます。選定時は呼び径、長さ、材質、表面処理に加え、CAP頭部の寸法、六角穴寸法、ISO平座金の寸法、ねじピッチ、首下不完全ねじ部を確認してください。

ツルガの座金組込ねじ体系では、I＝1はISO系列の平座金を組み込む構成です。一方、P＝1はJIS系列の平座金を使用する構成であり、I系とP系では組み込む平座金の寸法系列が異なります。

ツルガ掲載のISOワッシャーは、ISO系列の寸法に対応した丸形平座金として説明されています。ISO系列とJIS系列では同じ呼び径でも外径や厚みなどが異なる場合があるため、互換性を判断する際は呼び径だけでなく座金の内径・外径・厚みを確認することが重要です。

ただし、「I＝1」という表記は組み込む座金の系列・構成を示すものであり、それだけでＣＡＰ　Ｉ＝１という製品全体が特定のJISまたはISO規格番号へ適合することを意味するものではありません。

今回の寸法表ではCAP本体と平座金の具体寸法を確認できますが、製品全体の具体的なJIS・ISO規格番号は示されていません。規格適合や寸法互換性が設計・調達条件となる場合は、商品図面、寸法表、仕様書と要求規格を個別に照合してください。

ＣＡＰ　Ｉ＝１は、M2.5-M8で登録され、六角穴付きCAPにISO系列の平座金を組み込んだ鉄・ステンレス製の座金組込ねじです。
