ＣＡＰ　Ｐ＝４は、六角穴付きCAPにバネ座金とJIS小型平座金を組み込んだ座金組込ねじです。ツルガ公式の組込みねじ資料では、P＝4は「SW＋小形座金」とされ、JIS規格のワッシャーを使用する構成では、バネ座金とJIS小型平座金を組み合わせる仕様として整理されています。

商品固有情報として、呼び径はM2.6、M3、M4、M5、M6、M8が確認でき、径と長さの組み合わせは実質82サイズです。材質は鉄とステンレスです。サイズ範囲の表示はM2.6×6-M8×50ですが、登録上はM5×75も確認できます。

一般にCAPと呼ばれる六角穴付きボルトは、円筒形の頭部に六角穴を設け、六角レンチなどを差し込んで締め付けるねじです。P＝4ではバネ座金と小型平座金があらかじめ組み込まれているため、ねじ・バネ座金・平座金を別々に扱うのではなく、一体の部品として取り扱えます。JIS小型平座金は、P＝3で使用されるJIS平座金とは外径などの寸法体系が異なるため、座金外径が選定条件になる場合は注意が必要です。

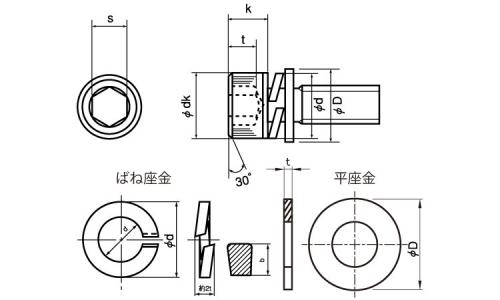

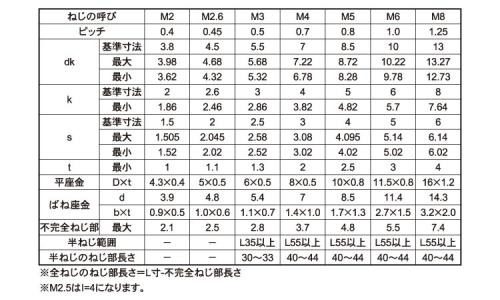

寸法表ではM2、M2.6、M3、M4、M5、M6、M8のピッチ、頭部径dk、頭部高さk、六角穴二面幅s、t、平座金D×t、ばね座金d・b×t、不完全ねじ部最大、半ねじ範囲、半ねじのねじ部長さを確認できます。商品登録で確認できる呼び径はM2.6、M3、M4、M5、M6、M8のため、M2の寸法は登録ラインナップとしては扱いません。

登録呼び径のピッチは、M2.6が0.45mm、M3が0.5mm、M4が0.7mm、M5が0.8mm、M6が1.0mm、M8が1.25mmです。頭部径dkの基準寸法はM2.6が4.5mm、M3が5.5mm、M4が7mm、M5が8.5mm、M6が10mm、M8が13mmです。

頭部高さkの基準寸法はM2.6が2.6mm、M3が3mm、M4が4mm、M5が5mm、M6が6mm、M8が8mmです。六角穴二面幅sの基準寸法はM2.6が2mm、M3が2.5mm、M4が3mm、M5が4mm、M6が5mm、M8が6mmです。

平座金D×tは、M2.6が5×0.5mm、M3が6×0.5mm、M4が8×0.5mm、M5が10×0.8mm、M6が11.5×0.8mm、M8が16×1.2mmです。ばね座金dはM2.6が4.8mm、M3が5.4mm、M4が7mm、M5が8.5mm、M6が11.4mm、M8が14.3mmです。

不完全ねじ部の最大はM2.6が2.5mm、M3が2.8mm、M4が3.7mm、M5が4.8mm、M6が5.5mm、M8が7.4mmです。寸法表では半ねじ範囲について、M2.6は「-」、M3はL35以上、M4・M5・M6・M8はL55以上と記載されています。半ねじのねじ部長さはM3が30-33mm、M4・M5・M6・M8が40-44mmです。

全ねじについては、寸法表に「全ねじのねじ部長さ=L寸法-不完全ねじ部長さ」と記載されています。したがって、全ねじ・半ねじの区分を確認する際は、呼び径とL寸法を寸法表の半ねじ範囲と照合してください。

ツルガ公式の組込みねじ資料では、P＝4は「SW＋小形座金」とされ、JIS規格のワッシャーを使った組込ねじでは、バネ座金とJIS小型平座金を組み込んだ構成として整理されています。

P＝2はバネ座金のみ、P＝3はバネ座金＋JIS平座金、P＝4はバネ座金＋JIS小型平座金という違いがあります。そのため、P＝3とP＝4はどちらも2種類の座金を組み込みますが、使用する平座金の寸法系列が異なります。

一方、「P＝4」という呼称は座金構成を示すものであり、それだけでＣＡＰ　Ｐ＝４全体が特定のJIS規格番号またはISO規格番号に適合することを意味するものではありません。今回確認した商品固有情報にも、CAP本体を含む製品全体の具体的な規格番号は含まれていません。

規格適合、頭部寸法、六角穴寸法、座金寸法、ねじピッチなどが設計・調達条件となる場合は、図面、寸法表、仕様書と要求するJIS・ISO規格を個別に照合してください。

ＣＡＰ　Ｐ＝４は、六角穴付きCAPにバネ座金とJIS小型平座金を組み込んだ、M2.6-M8で登録される座金組込ねじです。
