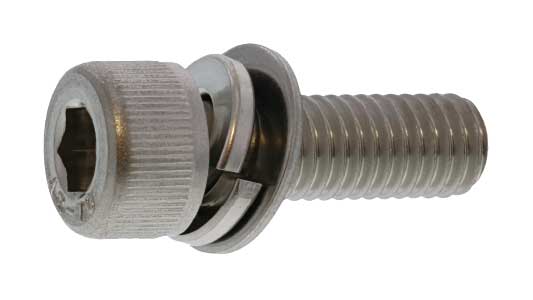

ＣＡＰ　Ｐ＝３（ＮＢＩ（日本鋲螺は、商品固有情報で「座金組込ねじ」に分類されているCAPです。登録されている呼び径はM6、M8、M10で、最小サイズはM6×12、最大サイズはM10×40、実質24サイズを確認できます。材質はステンレスと鉄です。

P＝3は、ツルガ公式の座金組込ねじに関する情報では、平座金とばね座金を組み込んだ構成として扱われています。ねじ、平座金、ばね座金を一体の部品として取り扱えるため、それぞれを別々に準備して組み合わせる場合と比べ、組立時に座金を個別にセットする工程を減らせることが特徴です。

一般にCAPと呼ばれる六角穴付きボルトは、円筒形の頭部に六角穴を設け、六角レンチなどを差し込んで締め付けるねじです。外側からスパナなどを掛ける六角ボルトとは工具の掛け方が異なります。本商品ではさらに平座金とばね座金が組み込まれているため、座金を使用する締結工程で一体部品として扱えます。

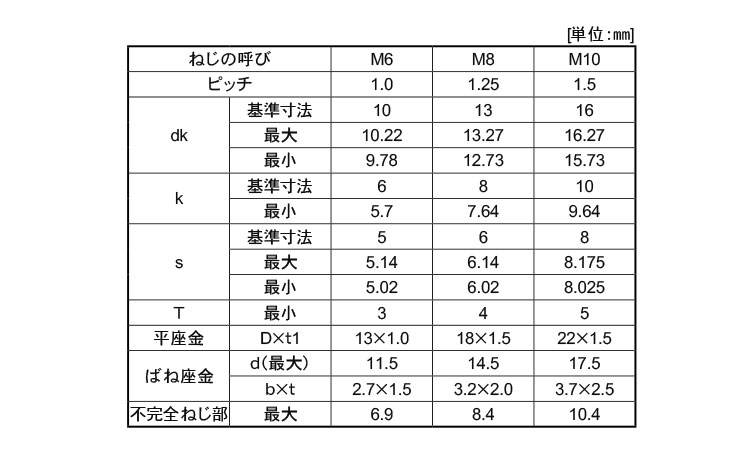

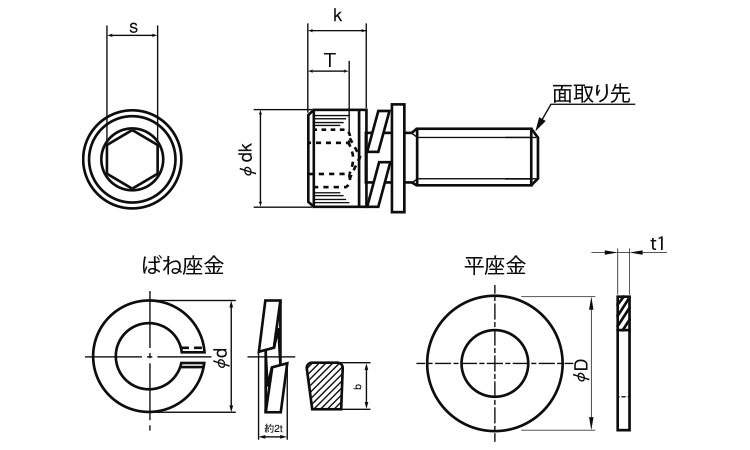

今回の寸法表では、M6、M8、M10のピッチ、頭部径dk、頭部高さk、六角穴二面幅s、T、平座金D×t1、ばね座金d(最大)・b×t、不完全ねじ部最大を確認できます。ピッチはM6が1.0mm、M8が1.25mm、M10が1.5mmです。

頭部径dkの基準寸法はM6が10mm、M8が13mm、M10が16mmで、最大は10.22mm、13.27mm、16.27mm、最小は9.78mm、12.73mm、15.73mmです。頭部高さkの基準寸法はM6が6mm、M8が8mm、M10が10mmで、最小は5.7mm、7.64mm、9.64mmです。

六角穴二面幅sの基準寸法はM6が5mm、M8が6mm、M10が8mmで、最大は5.14mm、6.14mm、8.175mm、最小は5.02mm、6.02mm、8.025mmです。T最小はM6が3mm、M8が4mm、M10が5mmです。

平座金D×t1はM6が13×1.0mm、M8が18×1.5mm、M10が22×1.5mmです。ばね座金d(最大)はM6が11.5mm、M8が14.5mm、M10が17.5mm、b×tはM6が2.7×1.5mm、M8が3.2×2.0mm、M10が3.7×2.5mmです。不完全ねじ部の最大はM6が6.9mm、M8が8.4mm、M10が10.4mmです。

全ねじとは、一般に必要な軸部へねじ山が形成された構造を指します。今回の寸法表では不完全ねじ部の最大値は確認できますが、各長さに対する完全ねじ部長さや全ねじ・半ねじの区分は示されていないため、本商品の各サイズが全ねじであるとは断定できません。

代表的には、機械、装置、設備、各種部品など、六角穴付きCAPと平座金・ばね座金を併用する締結箇所で検討できます。選定時は呼び径と長さだけでなく、材質、表面処理、座金を含めた配置スペース、使用工具、ねじピッチ、頭部寸法を確認してください。

ツルガ公式情報では、座金組込ねじのP＝3は、平座金とばね座金を組み込んだ構成として確認できます。ツルガの商品情報でも、P＝3の商品について「平座金とばね座金を組み込んだ座金組込ねじ」と説明されています。

今回の寸法表では、M6、M8、M10のピッチ、CAP本体の頭部寸法・六角穴寸法、平座金寸法、ばね座金寸法、不完全ねじ部最大を確認できます。一方、製品全体の具体的なJIS・ISO規格番号を示す情報は確認できません。

したがって、本商品全体が特定のJISまたはISO規格へ適合すると推測することはできません。規格適合や寸法互換性が設計・調達条件となる場合は、商品図面、寸法表、仕様書と要求規格を個別に照合してください。

ＣＡＰ　Ｐ＝３（ＮＢＩ（日本鋲螺は、M6-M10で登録され、CAPに平座金とばね座金を組み込んだ座金組込ねじです。
