キャップボルト Ｐ＝２（興津（並目
画像をクリックして拡大イメージを表示
-
6.0
-
-
サイズ：M3×6～M6×40（実質38サイズ）
材質：鉄
表面処理：生地、三価クロメート、クロメート、黒色酸化皮膜、ユニクロ、処理記号R0

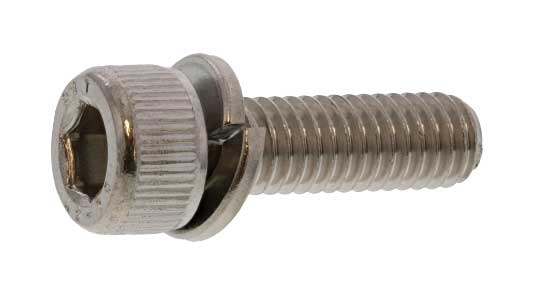

六角穴付き円筒頭を採用したピッチ2mm仕様のキャップボルトです。六角レンチで締め付けでき、工具とのかかりが安定しやすく、狭い場所でも作業しやすい構造です。
ねじの種類によるサイズの考え方
機械設備、治具、産業機器、メンテナンス作業など、六角レンチによる締結が必要な場所で使用されます。

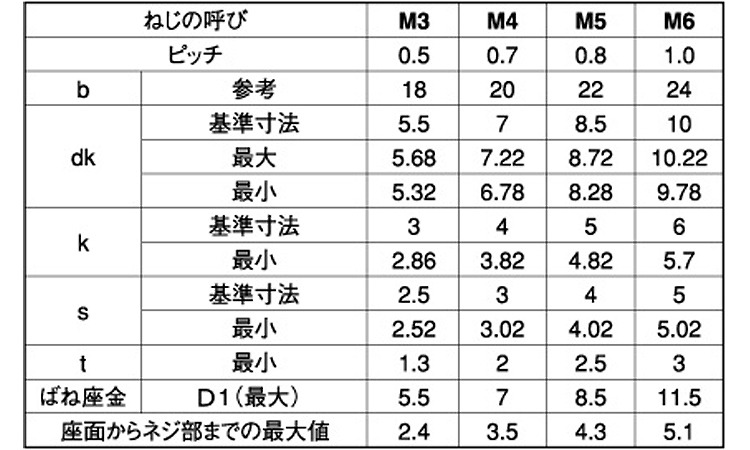

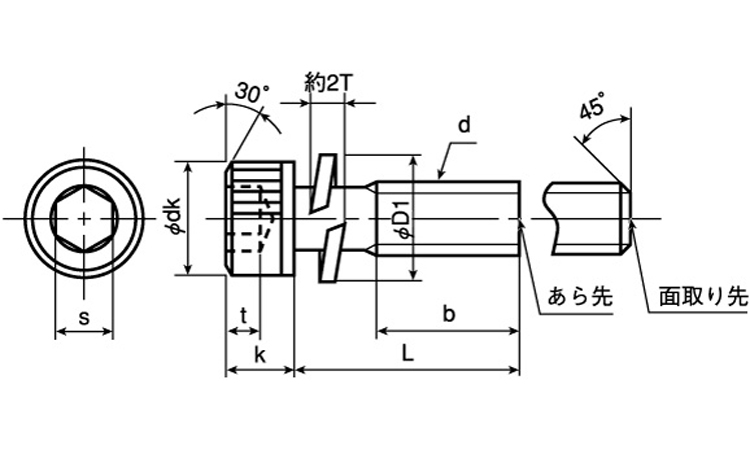

| ねじの呼び | M3 | M4 | M5 | M6 |
|---|---|---|---|---|
| ピッチ | 0.5 | 0.7 | 0.8 | 1.0 |
| b 参考 | 18 | 20 | 22 | 24 |
| dk | 基準寸法 5.5 | 基準寸法 7 | 基準寸法 8.5 | 基準寸法 10 |
| 最大 5.68 | 最大 7.22 | 最大 8.72 | 最大 10.22 | |
| 最小 5.32 | 最小 6.78 | 最小 8.28 | 最小 9.78 | |
| k | 基準寸法 3 | 基準寸法 4 | 基準寸法 5 | 基準寸法 6 |
| 最小 2.86 | 最小 3.82 | 最小 4.82 | 最小 5.7 | |
| s | 基準寸法 2.5 | 基準寸法 3 | 基準寸法 4 | 基準寸法 5 |
| 最小 2.52 | 最小 3.02 | 最小 4.02 | 最小 5.02 | |
| t 最小 | 1.3 | 2 | 2.5 | 3 |
| ばね座金 D1（最大） | 5.5 | 7 | 8.5 | 11.5 |
| 座面からネジ部までの最大値 | 2.4 | 3.5 | 4.3 | 5.1 |
キャップボルトは、円筒形の頭部に六角穴を設けた六角穴付きボルトです。本商品はピッチ2mm仕様の興津製キャップボルト（並目）で、データではM3～M6までのサイズがラインアップされています。
六角レンチで締め付ける構造のため、スパナやレンチを頭部側面へ掛ける必要がなく、周囲のスペースが限られる箇所でも締結しやすいことが特徴です。また、頭部外周に工具を掛けないため、機械内部や治具などにも使用されます。
本商品は全ねじであり、ねじ部が首下から先端まで形成されています。全ねじは部材全体を均一に締め付けやすく、ナットとの組み合わせやタップ穴への締結など幅広い用途に利用されます。一方で、軸部を利用した位置決めやせん断荷重を重視する用途では、半ねじタイプが選ばれることもあります。
代表的な使用例としては、工作機械、産業設備、自動機、治具、搬送装置、メンテナンス部品などが挙げられます。
選定時には、呼び径・長さだけでなく、使用する相手ねじのピッチが2mmであることを必ず確認してください。また、使用環境に応じて適切な表面処理を選択し、工具サイズが適合する六角レンチを使用することが重要です。
なお、材質・サイズ・表面処理はデータに基づいて記載しています。キャップボルトの構造や用途などは一般的な六角穴付きボルトの説明です。
なべ小ねじはプラスドライバーなどで締め付ける小ねじです。キャップボルトは六角レンチで締め付けるため、狭い場所でも工具を掛けやすい構造です。
皿小ねじは頭部を部材へ沈めて表面を平らにする用途に適しています。キャップボルトは頭部が突出するため、座ぐり加工された部分などで使用されます。
トラス小ねじは頭部径が大きく座面を広く取れる構造です。キャップボルトはコンパクトな円筒頭で、六角穴による締結が特徴です。
キャップボルトは六角穴付きボルトの代表的な形状です。本商品はその中でも興津製・ピッチ2mm仕様の商品です。
六角穴付き円筒頭が必要な取付箇所か確認します。
相手ねじのピッチが2mmであることを確認します。
データ掲載の材質（鉄）が用途に適しているか確認します。
使用環境に合わせて、生地・三価クロメート・クロメート・黒色酸化皮膜・ユニクロなどから選択します。
締結スペース、工具の挿入方向、メンテナンス性を考慮して選定します。
- 工作機械
- 産業機械
- 治具
- 自動機
- 搬送装置
- 保守・メンテナンス
- 六角レンチによる締結が必要な設備
- 頭部を完全に埋め込みたい箇所
- ドライバーのみで締結したい箇所
- 相手ねじのピッチが2mmではない箇所
- 商品仕様と異なるサイズ・材質・表面処理が必要な用途
キャップボルトはJIS規格やISO規格で広く使用される形状の一つです。ただし、本商品のデータには具体的な規格番号の記載がないため、特定のJIS番号やISO番号への適合は断定できません。規格適合が必要な場合は、製品仕様書やメーカー資料をご確認ください。
A1. 六角穴付き円筒頭のキャップボルトで、ピッチ2mm仕様の興津製品です。
A2. 六角レンチで締め付けられるため、周囲のスペースが狭い場所でも作業しやすいためです。
A3. 首下から先端までねじが形成されているボルトです。
A4. ねじ山とねじ山の間隔が2mmであることを示します。
A5. データでは生地、三価クロメート、クロメート、黒色酸化皮膜、ユニクロ、処理記号R0が確認できます。
A6. データではM3×6からM6×40まで、実質38サイズを確認できます。
A7. 呼び径・長さだけでなく、相手ねじのピッチが2mmであることを必ず確認してください。
キャップボルト P＝2（興津・並目）は、六角穴付き円筒頭を採用したピッチ2mm仕様の全ねじボルトで、データではM3×6～M6×40まで実質38サイズ、鉄材質と6種類の表面処理をラインアップしています。
キャップボルト Ｐ＝２（興津（並目
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030006000 |
ステンレス | 生地 | 3 X 6(P=0.5 |
|
あり | あり | 1,000 | 8.23円 7.49円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030006007 |
ステンレス | GB(茶) | 3 X 6(P=0.5 |
|
要確認 | あり | 1,000 | 10.7円 9.73円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030006008 |
ステンレス | BK(黒) | 3 X 6(P=0.5 |
|
要確認 | あり | 1,000 | 13.16円 11.97円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030006035 |
ステンレス | Sｺｰﾄ | 3 X 6(P=0.5 |
|
要確認 | あり | 1,000 | 13.58円 12.35円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030006055 |
ステンレス | ｼﾞｵﾒｯﾄ(灰) | 3 X 6(P=0.5 |
|
要確認 | あり | 1,000 | 18.1円 16.46円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030008000 |
ステンレス | 生地 | 3 X 8(P=0.5 |
|
あり | あり | 1,000 | 8.04円 7.31円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030008007 |
ステンレス | GB(茶) | 3 X 8(P=0.5 |
|
要確認 | あり | 1,000 | 10.45円 9.5円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030008008 |
ステンレス | BK(黒) | 3 X 8(P=0.5 |
|
要確認 | あり | 1,000 | 12.84円 11.68円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030008035 |
ステンレス | Sｺｰﾄ | 3 X 8(P=0.5 |
|
要確認 | あり | 1,000 | 12.84円 11.68円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030008055 |
ステンレス | ｼﾞｵﾒｯﾄ(灰) | 3 X 8(P=0.5 |
|
要確認 | あり | 1,000 | 17.67円 16.07円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030010000 |
ステンレス | 生地 | 3 X 10(P=0.5 |
|
あり | あり | 1,000 | 8.37円 7.61円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030010007 |
ステンレス | GB(茶) | 3 X 10(P=0.5 |
|
要確認 | あり | 1,000 | 10.87円 9.89円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030010008 |
ステンレス | BK(黒) | 3 X 10(P=0.5 |
|
要確認 | あり | 1,000 | 13.38円 12.17円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030010035 |
ステンレス | Sｺｰﾄ | 3 X 10(P=0.5 |
|
要確認 | あり | 1,000 | 13.38円 12.17円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030010055 |
ステンレス | ｼﾞｵﾒｯﾄ(灰) | 3 X 10(P=0.5 |
|
要確認 | あり | 1,000 | 18.4円 16.73円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030012000 |
ステンレス | 生地 | 3 X 12(P=0.5 |
|
あり | あり | 1,000 | 9.06円 8.24円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030012007 |
ステンレス | GB(茶) | 3 X 12(P=0.5 |
|
要確認 | あり | 1,000 | 11.78円 10.71円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030012008 |
ステンレス | BK(黒) | 3 X 12(P=0.5 |
|
要確認 | あり | 1,000 | 14.49円 13.18円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030012035 |
ステンレス | Sｺｰﾄ | 3 X 12(P=0.5 |
|
要確認 | あり | 1,000 | 14.49円 13.18円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030012055 |
ステンレス | ｼﾞｵﾒｯﾄ(灰) | 3 X 12(P=0.5 |
|
要確認 | あり | 1,000 | 19.94円 18.13円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030015000 |
ステンレス | 生地 | 3 X 15(P=0.5 |
|
あり | あり | 1,000 | 9.68円 8.8円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030015007 |
ステンレス | GB(茶) | 3 X 15(P=0.5 |
|
要確認 | あり | 1,000 | 12.58円 11.44円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030015008 |
ステンレス | BK(黒) | 3 X 15(P=0.5 |
|
要確認 | あり | 1,000 | 15.47円 14.07円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030015035 |
ステンレス | Sｺｰﾄ | 3 X 15(P=0.5 |
|
要確認 | あり | 1,000 | 15.47円 14.07円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030015055 |
ステンレス | ｼﾞｵﾒｯﾄ(灰) | 3 X 15(P=0.5 |
|
要確認 | あり | 1,000 | 21.27円 19.34円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030016000 |
ステンレス | 生地 | 3 X 16(P=0.5 |
|
あり | あり | 1,000 | 10.04円 9.13円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030016007 |
ステンレス | GB(茶) | 3 X 16(P=0.5 |
|
要確認 | あり | 1,000 | 13.05円 11.87円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030016008 |
ステンレス | BK(黒) | 3 X 16(P=0.5 |
|
要確認 | あり | 1,000 | 16.07円 14.61円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030016035 |
ステンレス | Sｺｰﾄ | 3 X 16(P=0.5 |
|
要確認 | あり | 1,000 | 16.07円 14.61円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030016055 |
ステンレス | ｼﾞｵﾒｯﾄ(灰) | 3 X 16(P=0.5 |
|
要確認 | あり | 1,000 | 22.09円 20.09円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030020000 |
ステンレス | 生地 | 3 X 20(P=0.5 |
|
あり | あり | 1,000 | 11.84円 10.77円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030020007 |
ステンレス | GB(茶) | 3 X 20(P=0.5 |
|
要確認 | あり | 1,000 | 15.4円 14円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030020008 |
ステンレス | BK(黒) | 3 X 20(P=0.5 |
|
要確認 | あり | 1,000 | 18.95円 17.23円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030020035 |
ステンレス | Sｺｰﾄ | 3 X 20(P=0.5 |
|
要確認 | あり | 1,000 | 18.95円 17.23円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030020055 |
ステンレス | ｼﾞｵﾒｯﾄ(灰) | 3 X 20(P=0.5 |
|
要確認 | あり | 1,000 | 26.05円 23.69円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030025000 |
ステンレス | 生地 | 3 X 25(P=0.5 |
|
あり | あり | 1,000 | 14.05円 12.78円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030025007 |
ステンレス | GB(茶) | 3 X 25(P=0.5 |
|
要確認 | あり | 1,000 | 18.28円 16.62円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030025008 |
ステンレス | BK(黒) | 3 X 25(P=0.5 |
|
要確認 | あり | 1,000 | 22.49円 20.45円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030025035 |
ステンレス | Sｺｰﾄ | 3 X 25(P=0.5 |
|
要確認 | あり | 1,000 | 22.49円 20.45円 | |
|
キャップボルト Ｐ＝２（興津（並目
A002902V0030025055 |
ステンレス | ｼﾞｵﾒｯﾄ(灰) | 3 X 25(P=0.5 |
|
要確認 | あり | 1,000 | 30.93円 28.12円 |
