ＷＡボタンーＳＰタイプ

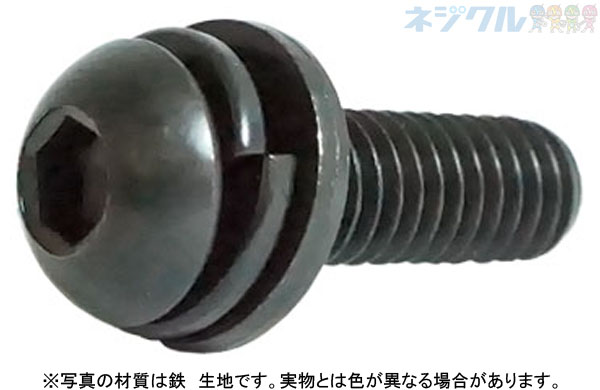

画像をクリックして拡大イメージを表示
-
6.0
-
-
サイズ：M3×6-M8×35（実質30サイズ）
材質：鉄
表面処理：生地、三価ﾎﾜｲﾄ(銀)、ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾌﾞﾗｯｸ(黒)、ﾆｯｹﾙ(銀)、BC(黒)（登録件数上位7点）
ボタン形状の頭部を持つ座金組込ねじです。ねじと組み込まれた座金を一体の部品として取り扱えます。
組込みネジ、セムス解読表 規格
組み込みネジ一覧・選び方ガイド
ボタンCAPの規格比較
ねじの種類によるサイズの考え方
機械、装置、設備、カバー、各種部品など、ボタン形状の頭部と座金組込構造が締結条件に合う箇所で使用します。

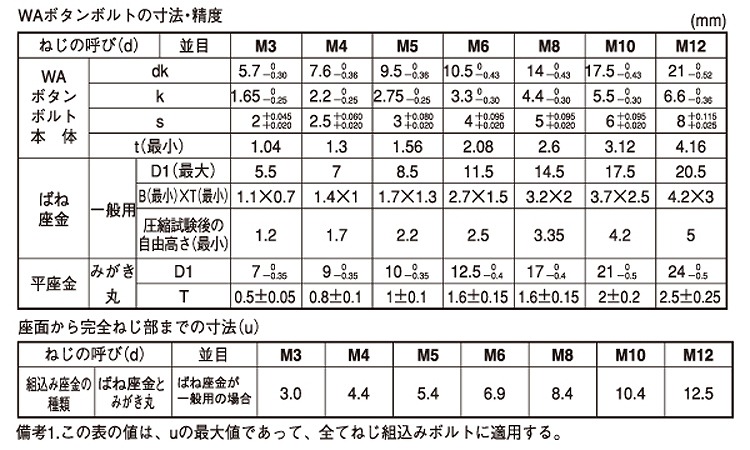

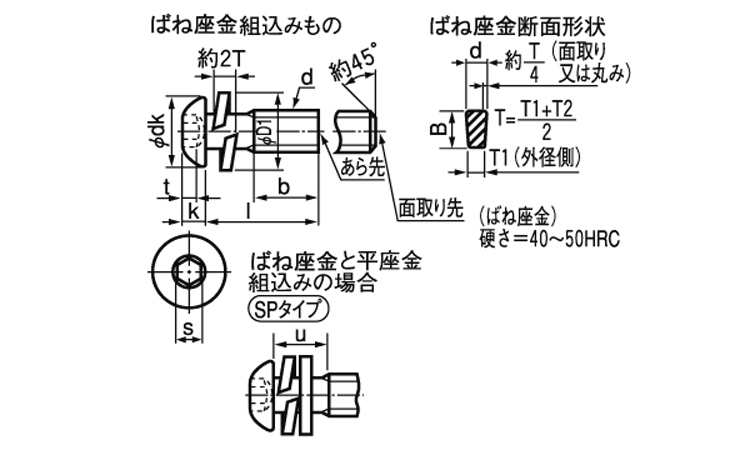

| ねじの呼び d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | ||
|---|---|---|---|---|---|---|---|---|---|
| 六角穴 付き ボタン ボルト 本体 |
φdk | 5.7 0 -0.30 | 7.6 0 -0.36 | 9.5 0 -0.36 | 10.5 0 -0.43 | 14 0 -0.43 | 17.5 0 -0.43 | 21 0 -0.52 |
|
| k | 1.65 0 -0.25 | 2.2 0 -0.25 | 2.75 0 -0.25 | 3.3 0 -0.30 | 4.4 0 -0.30 | 5.5 0 -0.30 | 6.6 0 -0.36 |
||
| s | 呼び | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | |
| 許容差 | +0.08 +0.02 | +0.08 +0.02 | +0.08 +0.02 | +0.095 +0.020 | +0.14 +0.02 | +0.14 +0.02 | +0.175 +0.025 |
||
| t | 最小 | 1.04 | 1.3 | 1.56 | 2.08 | 2.6 | 3.12 | 4.16 | |
| ばね座金 | 一般用 | φD1 最大 |
5.5 | 7 | 8.5 | 11.5 | 14.5 | 17.5 | 20.5 |
| B(最小) × T(最小) | 1.1×0.7 | 1.4×1 | 1.7×1.3 | 2.7×1.5 | 3.2×2 | 3.7×2.5 | 4.2×3 | ||
| 圧縮試験後の 自由高さ(最小) |
1.2 | 1.7 | 2.2 | 2.5 | 3.35 | 4.2 | 5 | ||
| 平座金 | みがき丸 | φD1 | 7 0 -0.35 | 9 0 -0.35 | 10 0 -0.35 | 12.5 0 -0.4 | 17 0 -0.4 | 21 0 -0.5 | 24 0 -0.5 |
| T | 0.5 ±0.05 | 0.8 ±0.1 | 1 ±0.1 | 1.6 ±0.15 | 1.6 ±0.15 | 2 ±0.2 | 2.5 ±0.25 | ||
ＷＡボタンーＳＰタイプは、商品固有情報では「座金組込ねじ」に分類されているボタン形状のねじです。確認できる呼び径はM3、M4、M5、M6、M8で、最小サイズはM3×6、最大サイズはM8×35、実質30サイズが登録されています。材質は鉄です。
座金組込ねじとは、座金をあらかじめねじへ組み込んだ構造のねじです。ねじと座金を一体の部品として取り扱えるため、組立時に座金を個別に扱う工程を減らせることが特徴です。今回の寸法表では、一般用のばね座金と、みがき丸の平座金が組み込まれる構成を確認できます。
商品名に含まれる「WA」「SPタイプ」が、それぞれどの規格名・構造名を意味するかは、今回確認できる商品情報と寸法表だけでは定義できません。そのため、名称の意味を推測して記載せず、実際の構成は寸法表に示された内容を基準に確認します。
一般にボタンキャップは、丸みを帯びた頭部に六角穴を設け、六角レンチなどで締め付けるねじです。今回の寸法表でも、六角穴付きボタンボルト本体として、頭部径φdk、頭部高さk、六角穴二面幅s、tの寸法が掲載されています。
登録呼び径に対応する寸法は、M3でφdk 5.7mm（0/-0.30）、k 1.65mm（0/-0.25）、s 2mm（+0.08/+0.02）、t最小1.04mm、M4でφdk 7.6mm（0/-0.36）、k 2.2mm（0/-0.25）、s 2.5mm（+0.08/+0.02）、t最小1.3mm、M5でφdk 9.5mm（0/-0.36）、k 2.75mm（0/-0.25）、s 3mm（+0.08/+0.02）、t最小1.56mm、M6でφdk 10.5mm（0/-0.43）、k 3.3mm（0/-0.30）、s 4mm（+0.095/+0.020）、t最小2.08mm、M8でφdk 14mm（0/-0.43）、k 4.4mm（0/-0.30）、s 5mm（+0.14/+0.02）、t最小2.6mmです。
ばね座金は一般用で、φD1最大はM3が5.5mm、M4が7mm、M5が8.5mm、M6が11.5mm、M8が14.5mmです。B(最小)×T(最小)はM3が1.1×0.7mm、M4が1.4×1mm、M5が1.7×1.3mm、M6が2.7×1.5mm、M8が3.2×2mmです。圧縮試験後の自由高さ(最小)は、M3が1.2mm、M4が1.7mm、M5が2.2mm、M6が2.5mm、M8が3.35mmです。
平座金はみがき丸で、φD1はM3が7mm（0/-0.35）、M4が9mm（0/-0.35）、M5が10mm（0/-0.35）、M6が12.5mm（0/-0.4）、M8が17mm（0/-0.4）です。板厚TはM3が0.5±0.05mm、M4が0.8±0.1mm、M5が1±0.1mm、M6が1.6±0.15mm、M8が1.6±0.15mmです。
寸法表にはM10、M12も掲載されていますが、今回の商品登録で確認できる呼び径はM3、M4、M5、M6、M8です。そのため、M10、M12の寸法は本商品の登録ラインナップとしては扱いません。
全ねじとは、一般に頭部付近までねじ山が形成されたねじを指します。今回確認した商品固有情報と寸法表には、完全ねじ部、不完全ねじ部、ねじ部長さを示す情報が含まれていないため、本商品が全ねじであるとは断定できません。
なべ小ねじは一般に丸みのあるなべ頭を持ち、十字穴付きなどの仕様があります。本商品はボタン形状の頭部を持ち、寸法表では六角穴付きボタンボルト本体として寸法が示されています。さらに、ばね座金と平座金を組み込んだ構成です。
皿小ねじは一般に皿穴へ頭部を収めるための皿頭を採用します。ボタン形状は丸みのある頭部を持つため、皿頭とは締結後の頭部の収まり方が異なります。
トラス小ねじは一般に径が広く、低い丸みを持つ頭部形状です。本商品も丸みのある頭部ですが、六角穴へ工具を差し込んで締め付ける構造である点が異なります。
一般的な六角穴付きボルトと同様に六角穴へ六角レンチなどを差し込んで締め付けますが、本商品は丸みを帯びたボタン形状の頭部を持ち、さらにばね座金と平座金を組み込んだ座金組込ねじです。
ボタン形状の頭部を持つ六角穴付きねじです。寸法表で、使用する呼び径のφdk、k、s、tを確認し、取り付けスペースや工具との適合を確認してください。
登録されている呼び径はM3、M4、M5、M6、M8です。ねじピッチ、ねじ部長さ、完全ねじ・不完全ねじの区分が必要な場合は詳細仕様を確認してください。
今回の寸法表では、一般用のばね座金と、みがき丸の平座金が組み込まれる構成を確認できます。座金寸法が設計条件になる場合は、対象呼び径のφD1、B×T、平座金のφD1・Tを確認してください。
確認できる材質は鉄です。今回確認した登録では他の材質は確認できません。
生地、三価ﾎﾜｲﾄ(銀)、三価ﾌﾞﾗｯｸ(黒)、ｽｽﾞｺﾊﾞﾙﾄ(銀)、ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、ﾆｯｹﾙ(銀)、BC(黒)が登録されています。概要欄では登録件数上位7点を表示しています。必要なサイズと表面処理の組み合わせを確認して選定してください。
締結条件、相手材、取り付けスペース、使用工具などを確認して選定してください。鉄や表面処理の名称だけから、具体的な耐食性、強度、耐熱性などの性能値を断定することはできません。
鉄製のボタン形状の座金組込ねじが必要で、登録されている径・長さ・表面処理の組み合わせが条件に合う機械、装置、設備、カバー、各種部品などに向いています。ねじ、ばね座金、平座金を一体で取り扱いたい締結箇所でも検討できます。
鉄以外の材質が必須となる用途や、登録されていない径・長さ・表面処理が必要な用途には、今回確認できる登録仕様のままでは対応できません。また、ねじピッチ、ねじ部長さ、機械的性質などが厳密に指定される用途では、詳細仕様との照合が必要です。
ツルガ公式資料では、座金組込ねじは座金をあらかじめねじへ組み込んだ締結部品として説明されており、組み込む座金の種類や寸法系列によって複数の構成があります。
今回の商品名は「ＷＡボタンーＳＰタイプ」です。「WA」または「SPタイプ」という名称自体の定義は、今回確認できる商品情報と寸法表からは特定できません。一方、今回の寸法表からは、一般用ばね座金とみがき丸平座金を組み込む構成であることを確認できます。
一般的なボタンCAPについては、ツルガ公式資料でJIS規格とSSS規格があり、頭部形状に違いがあると説明されています。ただし、本商品の商品情報にはボタン部分の規格区分を明示する記載がないため、どちらに該当するかは断定しません。寸法適合が重要な場合は、今回の寸法表と対象図面を照合してください。
また、今回確認した商品情報には製品全体の具体的なJIS・ISO規格番号は含まれていません。規格適合や寸法互換性が設計・調達条件となる場合は、商品図面、寸法表、仕様書などと要求規格を個別に照合してください。
A1. ボタン形状の頭部を持ち、ばね座金と平座金を組み込んだ鉄製の座金組込ねじです。
A2. 今回確認できる商品情報と寸法表には「WA」の定義がないため、名称の意味は断定できません。
A3. 今回確認できる商品情報と寸法表には「SPタイプ」の定義がないため、名称だけから規格名や構造名を断定できません。
A4. 寸法表では、一般用のばね座金と、みがき丸の平座金が組み込まれる構成を確認できます。
A5. 今回確認できる材質は鉄です。
A6. 生地、三価ﾎﾜｲﾄ(銀)、ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、三価ﾌﾞﾗｯｸ(黒)、ﾆｯｹﾙ(銀)、BC(黒)、ｽｽﾞｺﾊﾞﾙﾄ(銀)が登録されています。
A7. 今回確認した登録ではステンレスは確認できません。
A8. 寸法表では六角穴付きボタンボルト本体として六角穴二面幅sが示されています。使用する工具は対象呼び径のs寸法に適合する六角レンチなどを選定してください。
A9. はい。登録呼び径M3、M4、M5、M6、M8について、寸法表で頭部径φdk、頭部高さk、六角穴二面幅s、tを確認できます。
A10. はい。登録呼び径M3、M4、M5、M6、M8について、ばね座金のφD1、B×T、圧縮試験後の自由高さ、および平座金のφD1・Tを確認できます。
A11. 今回確認した商品情報と寸法表には完全ねじ部、不完全ねじ部、ねじ部長さを示す情報がないため、全ねじであるとは断定できません。
A12. 今回確認した商品情報と寸法表には具体的なねじピッチが含まれていません。相手側との適合確認が必要な場合は詳細仕様を確認してください。
A13. サイズによって登録されている表面処理の組み合わせが異なるため、必要な径・長さごとに確認してください。
A14. 今回確認した商品情報には製品全体の具体的な規格番号が含まれていないため、特定のJIS・ISO規格への適合を断定することはできません。
A15. まず必要な径・長さ・表面処理を確認し、次に頭部寸法、六角穴寸法、ばね座金・平座金の寸法、ねじピッチなど、設計上必要な項目を寸法表や商品図面と照合してください。
ＷＡボタンーＳＰタイプは、M3-M8の登録サイズを持ち、ボタン形状の頭部に一般用ばね座金とみがき丸平座金を組み込んだ鉄製の座金組込ねじです。
