ホーローセット（ＡＳＫ（旭精密（棒先
画像をクリックして拡大イメージを表示
-
5.0
-
-
サイズ：M3×5～M4×14（実質4サイズ）
材質：鉄
表面処理：生地

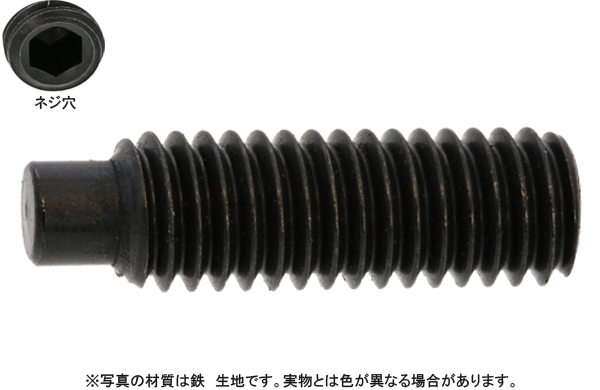

ASK（旭精密）製の頭部のない六角穴付き止めねじで、ねじ径より細い棒状先端を穴や溝へ差し込み、位置決めや回り止めに使用します。
ねじの種類によるサイズの考え方
軸や部品の穴・溝へ棒状先端を差し込み、位置決めや回り止めを行いたい箇所に使用します。

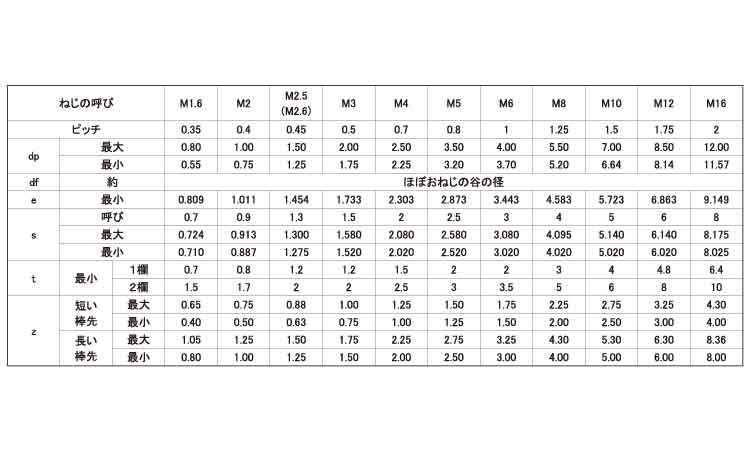

| ねじの呼び (d) | M1.6 | M2 | M2.5 (M2.6) |
M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ | 0.35 | 0.40 | 0.45 | 0.50 | 0.70 | 0.80 | 1.00 | 1.25 | 1.50 | 1.75 | 2.00 | ||
| dp | 最大 | 0.80 | 1.00 | 1.50 | 2.00 | 2.50 | 3.50 | 4.00 | 5.50 | 7.00 | 8.50 | 12.00 | |
| 最小 | 0.55 | 0.75 | 1.25 | 1.75 | 2.25 | 3.20 | 3.70 | 5.20 | 6.64 | 8.14 | 11.57 | ||
| df | 約 | ほぼおねじの谷径 | |||||||||||
| e | 最小 | 0.809 | 1.011 | 1.454 | 1.733 | 2.303 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 9.149 | |
| s | 呼び | 0.7 | 0.9 | 1.3 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 8.0 | |
| 最大 | 0.724 | 0.913 | 1.300 | 1.580 | 2.080 | 2.580 | 3.080 | 4.095 | 5.140 | 6.140 | 8.175 | ||
| 最小 | 0.710 | 0.887 | 1.275 | 1.520 | 2.020 | 2.520 | 3.020 | 4.020 | 5.020 | 6.020 | 8.025 | ||
| t | 最小 | (a) | 0.7 | 0.8 | 1.2 | 1.2 | 1.5 | 2.0 | 2.0 | 3.0 | 4.0 | 4.8 | 6.4 |
| (b) | 1.5 | 1.7 | 2.0 | 2.0 | 2.5 | 3.0 | 3.5 | 5.0 | 6.0 | 8.0 | 10.0 | ||
| z | (a) 短い※1 棒先 |
最大 | 0.65 | 0.75 | 0.88 | 1.00 | 1.25 | 1.50 | 1.75 | 2.25 | 2.75 | 3.25 | 4.30 |
| 最小 | 0.40 | 0.50 | 0.63 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | ||
| (b) 長い※2 棒先 |
最大 | 1.05 | 1.25 | 1.5 | 1.75 | 2.25 | 2.75 | 3.25 | 4.3 | 5.3 | 6.3 | 8.36 | |
| 最小 | 0.80 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | 6.00 | 8.00 | ||
| ※1. (a) の適用される全長のものは120°、それよりも全長が長いものは90° 面取りとする。 ※2. (a) が適用される全長よりも長いものは (b) を適用する。 単位:mm |
|||||||||||||
ホーローセット（ＡＳＫ（旭精密（棒先は、ASK（旭精密）製の棒先六角穴付き止めねじです。ホーローセットは「止めねじ」「イモネジ」「虫ネジ」などとも呼ばれ、一般的なボルトのような突出した頭部を持ちません。本体の六角穴に六角棒レンチを差し込んで締め込み、先端形状を利用して軸や部品を固定します。
棒先は、ねじ部径より少し細い径の棒状部分が先端に設けられた形状で、先端の端面は平らです。棒状部分を相手側の穴や溝へ差し込めるため、軸や部品の位置決めや回り止めを行いたい箇所に使用します。
ラインナップはM3×5、M3×10、M3×12、M4×14の実質4サイズです。材質は鉄、表面処理は生地です。
ホーローセットは頭部を持たず、ねじ本体を部品内部へ締め込んで使用します。初心者向けに簡単に説明すると、「頭のないねじの先に細い棒状部分があり、その部分を穴や溝へ差し込んで位置決めや回り止めをするASK（旭精密）製の止めねじ」です。
クボミ先は先端中央がくぼんだ形状で、一般的な固定用途に使用します。棒先は棒状部分を穴や溝へ差し込み、位置決めや回り止めに使用します。
平先は先端全体が平らで、相手材を面で押さえて固定する形状です。棒先はねじ部径より細い棒状部分が先端にあり、その部分を穴や溝へ差し込んで使用します。
とがり先は尖った先端を相手材へ食い込ませて固定します。棒先は先端を食い込ませるのではなく、棒状部分を穴や溝へ差し込んで位置決めや回り止めを行います。
キャップボルトは円筒形の頭部を持ち、頭部で部材同士を締結します。ホーローセットは突出した頭部を持たず、先端形状を利用して軸や部品を固定します。
頭部のない六角穴付き止めねじです。ねじ本体を部品内部へ締め込んで使用します。
M3、M4があります。相手側のめねじに合う呼び径、ピッチ、必要な長さを確認してください。
ねじ部径より少し細い棒状先端で、端面は平らです。穴や溝を利用した位置決めや回り止めに使用します。
本商品の材質は鉄です。使用する部品や締結条件との適合を確認して選びます。
本商品の表面処理は生地です。既存部品との仕様統一や表面処理指定がある場合は、必要条件を確認してください。
呼び径、ピッチ、長さに加え、棒状先端を受ける穴や溝の形状・寸法が使用箇所に合っているかを確認してください。
軸や部品の位置決め、回り止めなど、棒状先端を相手側の穴や溝へ差し込んで固定したい箇所に向いています。
尖った先端を相手材へ食い込ませて固定したい箇所、平らな先端で相手材を面押ししたい箇所、棒状先端を受ける穴や溝がない箇所には向きません。
JIS B 1177「六角穴付き止めねじ」では、ねじ先の形状として「平先」「とがり先」「棒先」「くぼみ先」が規定されています。
棒先は、ねじ部径より細い棒状部分を先端に持つ六角穴付き止めねじです。JIS B 1177では、棒先の形状・寸法が規定されており、対応する国際規格はISO 4028「Hexagon socket set screws with dog point」です。
規格指定がある場合は、呼び径、ピッチ、長さ、六角穴寸法、棒先の形状・寸法に加え、材質や表面処理など、個別の商品仕様が要求条件に適合するか確認してください。
A1. ASK（旭精密）製の頭部のない六角穴付き止めねじで、棒状先端を穴や溝へ差し込み、位置決めや回り止めに使用する製品です。
A2. ねじ部径より少し細い径の棒状部分が先端にあり、その端面は平らです。
A3. 相手側の穴や溝へ棒状部分を差し込み、軸や部品の位置決めや回り止めを行う用途に使用します。
A4. M3×5、M3×10、M3×12、M4×14の実質4サイズです。
A5. 材質は鉄、表面処理は生地です。
A6. 平先は平らな先端で相手材を面押しします。棒先はねじ部径より細い棒状部分を持ち、その部分を穴や溝へ差し込んで使用します。
A7. とがり先は尖った先端を相手材へ食い込ませます。棒先は棒状部分を穴や溝へ差し込んで位置決めや回り止めを行います。
A8. クボミ先は一般的な固定用途に使用する形状です。棒先は穴や溝を利用した位置決めや回り止めに使用する形状です。
A9. 呼び径、ピッチ、長さ、六角穴寸法に加え、棒先の径・長さと相手側の穴や溝の寸法を確認してください。
ホーローセット（ＡＳＫ（旭精密（棒先は、ASK（旭精密）製の頭部のない六角穴付き止めねじで、ねじ径より細い棒状先端を穴や溝へ差し込み、軸や部品の位置決めや回り止めに使用します。
ホーローセット（ＡＳＫ（旭精密（棒先
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ホーローセット（ＡＳＫ（旭精密（棒先
A000503S0030005000 |
鉄 | 生地 | 3 X 5(P=0.5 |
|
品薄 | あり | 2,000 | 8.08円 7.35円 | |
|
ホーローセット（ＡＳＫ（旭精密（棒先
A000503S0030010000 |
鉄 | 生地 | 3 X 10(P=0.5 |
|
要確認 | あり | 1,000 | 8.23円 7.49円 | |
|
ホーローセット（ＡＳＫ（旭精密（棒先
A000503S0030012000 |
鉄 | 生地 | 3 X 12(P=0.5 |
|
品薄 | あり | 1,000 | 9.08円 8.26円 | |
|
ホーローセット（ＡＳＫ（旭精密（棒先
A000503S0040014000 |
鉄 | 生地 | 4 X 14(P=0.7 |
|
あり | あり | 600 | 10.89円 9.9円 |
