ホーローセット（アンスコ製（棒先
画像をクリックして拡大イメージを表示
-
4.0
-
-
サイズ：M3×4～M12×55（最長M6×60、実質107サイズ）
材質：鉄、ステンレス
表面処理：生地、ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、ﾆｯｹﾙ(銀)、BC(黒)、黒ﾆｯｹﾙ(黒灰)、無電解ﾆｯｹﾙ

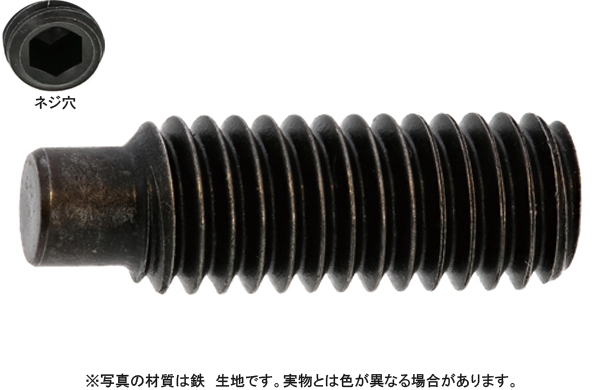

アンスコ製の頭部のない六角穴付き止めねじで、ねじ径より細い棒状先端を穴や溝へ差し込み、位置決めや回り止めに使用します。
ねじの種類によるサイズの考え方
軸や部品の穴・溝へ細い棒状先端を差し込み、位置決めや回り止めを行いたい箇所に使用します。

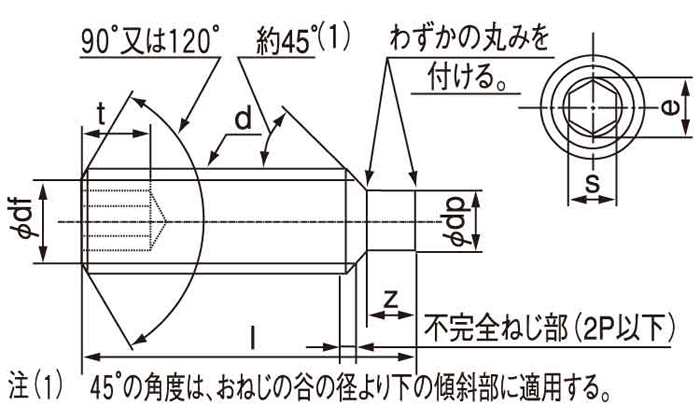

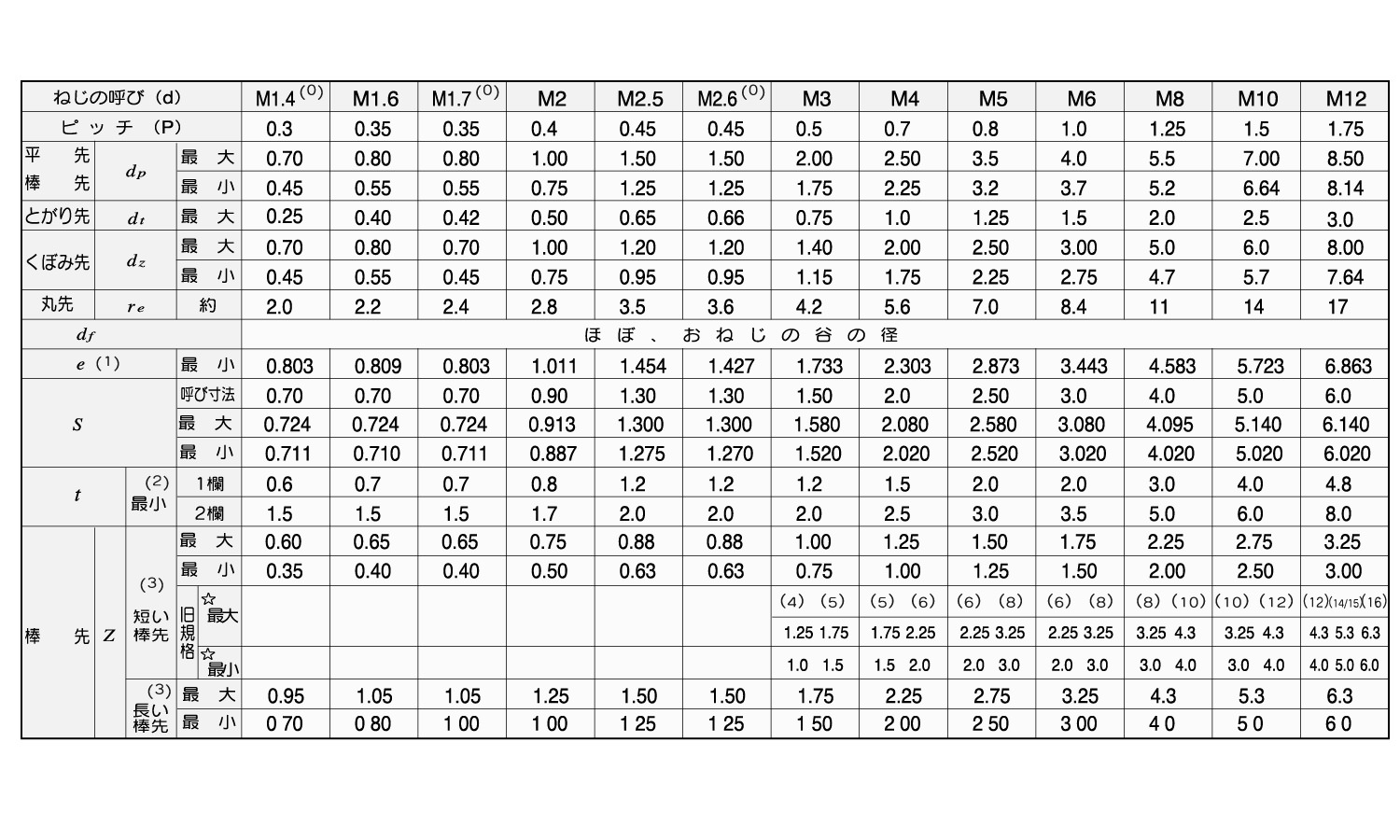

| ねじの呼び (d) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ピッチ (P) | 0.5 | 0.7 | 0.8 | 1.0 | 1.25 | 1.5 | 1.75 | 2.0 | 2.0 | 2.5 | 3.0 | ||
| dp | 最大 | 2.0 | 2.5 | 3.5 | 4.0 | 5.5 | 7.0 | 8.5 | 10 | 12.0 | 15.0 | 18.0 | |
| 最小 | 1.75 | 2.25 | 3.2 | 3.7 | 5.2 | 6.64 | 8.14 | 9.64 | 11.57 | 14.57 | 17.57 | ||
| df | ほぼおねじの谷径 | ||||||||||||
| e | 最小 | 1.733 | 2.303 | 2.873 | 3.443 | 4.583 | 5.723 | 6.863 | 6.863 | 9.149 | 11.429 | 13.716 | |
| s | 呼び | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 6.0 | 8.0 | 10.0 | 12.0 | |
| 最大 | 1.58 | 2.08 | 2.58 | 3.08 | 4.095 | 5.14 | 6.14 | 6.14 | 8.175 | 10.175 | 12.212 | ||
| 最小 | 1.52 | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 6.02 | 8.025 | 10.025 | 12.032 | ||
| t | 最小 | (a) | 1.2 | 1.5 | 2 | 2 | 3 | 4 | 4.8 | 4.8 | 6.4 | 8 | 10 |
| (b) | 2 | 2.5 | 3 | 3.5 | 5 | 6 | 8 | 8 | 10 | 12 | 15 | ||
| z | (a) 短い※1 棒先 |
最大 | 1 | 1.25 | 1.5 | 1.75 | 2.25 | 2.75 | 3.25 | 3.8 | 4.3 | 5.3 | 6.3 |
| 最小 | 0.75 | 1 | 1.25 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | ||
| (b) 長い※2 棒先 |
最大 | 1.75 | 2.25 | 2.75 | 3.25 | 4.3 | 5.3 | 6.3 | 7.36 | 8.36 | 10.36 | 12.43 | |
| 最小 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | ||
| (a) が適用される全長 L 最大 | 5 | 6 | 6 | 8 | 10 | 12 | 16 | 16 | 20 | 25 | 30 | ||
| ※1. (a) の適用される全長のものは120°、それよりも全長が長いものは90°面取りとする。 ※2. (a) が適用される全長よりも長いものは (b) を適用する。 単位:mm |
|||||||||||||
ホーローセット（アンスコ製（棒先は、アンスコ製の棒先六角穴付き止めねじです。ホーローセットは「止めねじ」「イモネジ」「虫ネジ」などとも呼ばれ、一般的なボルトのような突出した頭部を持ちません。本体の六角穴に六角棒レンチを差し込んで締め込み、先端形状を利用して軸や部品を固定します。
棒先は、ねじ部径より少し細い径の棒状部分が先端に設けられた形状です。棒状部分を相手側の穴や溝へ差し込めるため、位置決めや回り止めに使用します。
ラインナップはM3、M4、M5、M6、M8、M10、M12で、径と長さの組み合わせは実質107サイズです。最大径側はM12×55、全体の最長はM6×60です。材質は鉄、ステンレスがあります。
ホーローセットは頭部を持たず、ねじ本体を部品内部へ締め込んで使用します。初心者向けに簡単に説明すると、「頭のないねじの先に細い棒状部分があり、その部分を穴や溝へ差し込んで位置を決めるアンスコ製の止めねじ」です。
クボミ先は先端中央がくぼんだ形状で、一般的な固定用途に使用します。棒先は細い棒状部分を穴や溝へ差し込み、位置決めや回り止めに使用します。
平先はねじ先端を平らな面で相手材へ押し付けます。棒先は細い棒状部分を穴や溝へ差し込み、位置決めや回り止めに使用します。
とがり先は尖った先端を相手材へ食い込ませて固定します。棒先は相手材へ食い込ませるのではなく、棒状部分を穴や溝へ差し込んで位置決めします。
キャップボルトは円筒形の頭部を持ち、頭部で部材同士を締結します。ホーローセットは突出した頭部を持たず、先端形状を利用して軸や部品を固定します。
頭部のない六角穴付き止めねじです。ねじを部品内部へ収めて固定したい箇所に使用します。
M3、M4、M5、M6、M8、M10、M12があります。相手側のめねじに合う呼び径、ピッチ、必要な長さを確認してください。
ねじ径より少し細い棒状先端で、端面は平らです。穴や溝へ差し込んで位置決めや回り止めを行う用途に選びます。
鉄、ステンレスがあります。サイズによって取り扱いが異なります。使用条件に必要な性能を確認して選定してください。
生地、ﾕﾆｸﾛ(銀)、ｸﾛﾒｰﾄ(黄土)、ﾆｯｹﾙ(銀)、BC(黒)、黒ﾆｯｹﾙ(黒灰)、無電解ﾆｯｹﾙなどがあります。必要な外観や使用条件に合わせて選択してください。
呼び径、ピッチ、長さ、材質、表面処理に加え、棒状先端を差し込む穴や溝の形状・寸法が使用箇所に合っているかを確認してください。
軸や部品の位置決め、回り止めなど、ねじ先端の棒状部分を相手側の穴や溝へ差し込んで固定したい箇所に向いています。
先端を相手材へ食い込ませて固定したい箇所、平面で相手材を押さえたい箇所、棒状先端を受ける穴や溝がない箇所には向きません。
JIS B 1177「六角穴付き止めねじ」では、ねじ先の形状として「平先」「とがり先」「棒先」「くぼみ先」が規定されています。
棒先は、ねじ部径より細い棒状部分を先端に持つ六角穴付き止めねじです。JIS B 1177では、棒先の形状・寸法が規定されており、対応する国際規格はISO 4028「Hexagon socket set screws with dog point」です。
規格指定がある場合は、呼び径、ピッチ、長さ、六角穴寸法、棒先の形状・寸法に加え、材質や表面処理など、個別の商品仕様が要求条件に適合するか確認してください。
A1. アンスコ製の頭部のない六角穴付き止めねじで、ねじ径より細い棒状先端を穴や溝へ差し込んで位置決めや回り止めに使用する製品です。
A2. 棒状先端の端面は平らです。
A3. 相手側の穴や溝へ棒状部分を差し込み、軸や部品の位置決めや回り止めを行う用途に使用します。
A4. M3×4～M12×55の範囲で、最長はM6×60、径と長さの組み合わせは実質107サイズです。
A5. 鉄、ステンレスがあります。
A6. 平先は平らな面で相手材を押さえます。棒先はねじ径より細い棒状部分を持ち、穴や溝へ差し込んで位置決めや回り止めを行います。
A7. トガリ先は尖った先端を相手材へ食い込ませます。棒先は棒状部分を穴や溝へ差し込んで位置決めや回り止めを行います。
A8. クボミ先は一般的な固定用途に使用する形状です。棒先は穴や溝を利用した位置決めや回り止めに適した形状です。
A9. 呼び径、ピッチ、長さ、材質、表面処理、六角穴寸法に加え、棒先の径・長さと相手側の穴や溝の寸法を確認してください。
ホーローセット（アンスコ製（棒先は、アンスコ製の頭部のない六角穴付き止めねじで、ねじ径より細い棒状先端を穴や溝へ差し込み、位置決めや回り止めに使用します。
ホーローセット（アンスコ製（棒先
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ホーローセット（アンスコ製（棒先
A000503A0030004000 |
鉄 | 生地 | 3 X 4(P=0.5 |
|
あり | あり | 2,000 | 15.59円 14.17円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030004001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 4(P=0.5 |
|
要確認 | あり | 2,000 | 22.27円 20.24円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030004003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 4(P=0.5 |
|
要確認 | あり | 2,000 | 22.27円 20.24円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030004004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 4(P=0.5 |
|
あり | あり | 2,000 | 25.27円 22.97円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030004005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 4(P=0.5 |
|
要確認 | あり | 2,000 | 36.11円 32.82円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030004010 |
鉄 | BC(黒) | 3 X 4(P=0.5 |
|
要確認 | あり | 2,000 | 28.99円 26.35円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030004021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 4(P=0.5 |
|
要確認 | なし | 2,000 | 37.25円 33.86円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030004022 |
鉄 | 無電解ﾆｯｹﾙ | 3 X 4(P=0.5 |
|
要確認 | なし | 2,000 | 43.45円 39.5円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030005000 |
鉄 | 生地 | 3 X 5(P=0.5 |
|
あり | あり | 2,000 | 14.46円 13.14円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030005001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 5(P=0.5 |
|
要確認 | あり | 2,000 | 22.27円 20.24円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030005003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 5(P=0.5 |
|
要確認 | あり | 2,000 | 22.27円 20.24円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030005004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 5(P=0.5 |
|
要確認 | あり | 2,000 | 26.06円 23.69円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030005005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 5(P=0.5 |
|
要確認 | あり | 2,000 | 37.43円 34.02円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030005010 |
鉄 | BC(黒) | 3 X 5(P=0.5 |
|
要確認 | あり | 2,000 | 29.9円 27.18円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030005021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 5(P=0.5 |
|
要確認 | なし | 2,000 | 34.58円 31.43円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030005022 |
鉄 | 無電解ﾆｯｹﾙ | 3 X 5(P=0.5 |
|
要確認 | なし | 2,000 | 40.34円 36.67円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030006000 |
鉄 | 生地 | 3 X 6(P=0.5 |
|
要確認 | あり | 2,000 | 15.4円 14円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030006001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 6(P=0.5 |
|
要確認 | あり | 2,000 | 23.65円 21.5円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030006003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 6(P=0.5 |
|
要確認 | あり | 2,000 | 23.65円 21.5円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030006004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 6(P=0.5 |
|
要確認 | あり | 2,000 | 26.06円 23.69円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030006005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 6(P=0.5 |
|
要確認 | あり | 2,000 | 39.49円 35.9円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030006010 |
鉄 | BC(黒) | 3 X 6(P=0.5 |
|
要確認 | あり | 2,000 | 29.9円 27.18円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030006021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 6(P=0.5 |
|
要確認 | なし | 2,000 | 36.88円 33.52円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030006022 |
鉄 | 無電解ﾆｯｹﾙ | 3 X 6(P=0.5 |
|
要確認 | なし | 2,000 | 43.03円 39.11円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030008000 |
鉄 | 生地 | 3 X 8(P=0.5 |
|
あり | あり | 2,000 | 15.75円 14.31円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030008001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 8(P=0.5 |
|
要確認 | あり | 2,000 | 24.19円 21.99円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030008003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 8(P=0.5 |
|
あり | あり | 2,000 | 24.19円 21.99円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030008004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 8(P=0.5 |
|
要確認 | あり | 2,000 | 28.47円 25.88円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030008005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 8(P=0.5 |
|
要確認 | あり | 2,000 | 40.91円 37.19円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030008010 |
鉄 | BC(黒) | 3 X 8(P=0.5 |
|
要確認 | あり | 2,000 | 32.65円 29.68円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030008021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 8(P=0.5 |
|
要確認 | なし | 2,000 | 37.65円 34.22円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030008022 |
鉄 | 無電解ﾆｯｹﾙ | 3 X 8(P=0.5 |
|
要確認 | なし | 2,000 | 43.93円 39.93円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030010000 |
鉄 | 生地 | 3 X 10(P=0.5 |
|
あり | あり | 2,000 | 17.55円 15.95円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030010001 |
鉄 | ﾕﾆｸﾛ(銀) | 3 X 10(P=0.5 |
|
要確認 | あり | 2,000 | 26.8円 24.36円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030010003 |
鉄 | 三価ﾎﾜｲﾄ(銀) | 3 X 10(P=0.5 |
|
要確認 | あり | 2,000 | 26.8円 24.36円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030010004 |
鉄 | 三価ﾌﾞﾗｯｸ(黒) | 3 X 10(P=0.5 |
|
要確認 | あり | 2,000 | 31.53円 28.66円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030010005 |
鉄 | ﾆｯｹﾙ(銀) | 3 X 10(P=0.5 |
|
要確認 | あり | 2,000 | 47.94円 43.58円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030010010 |
鉄 | BC(黒) | 3 X 10(P=0.5 |
|
要確認 | あり | 2,000 | 36.18円 32.89円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030010021 |
鉄 | 黒ﾆｯｹﾙ(黒灰) | 3 X 10(P=0.5 |
|
要確認 | なし | 2,000 | 42.02円 38.2円 | |
|
ホーローセット（アンスコ製（棒先
A000503A0030010022 |
鉄 | 無電解ﾆｯｹﾙ | 3 X 10(P=0.5 |
|
要確認 | なし | 2,000 | 49.03円 44.57円 |
ホーローセット（アンスコ製（棒先
