ホーローセット（ＡＳＫ（旭精密（トガリ先
画像をクリックして拡大イメージを表示
-
4.0
-
-
サイズ：M2×4～M5×16（実質5サイズ）
材質：鉄
表面処理：生地
ASK（旭精密）製の頭部のない六角穴付き止めねじです。尖ったトガリ先を相手部材へ食い込ませて固定します。
ねじの種類によるサイズの考え方
軸や部品の位置を定め、尖った先端を相手材へ食い込ませて固定したい箇所に使用します。

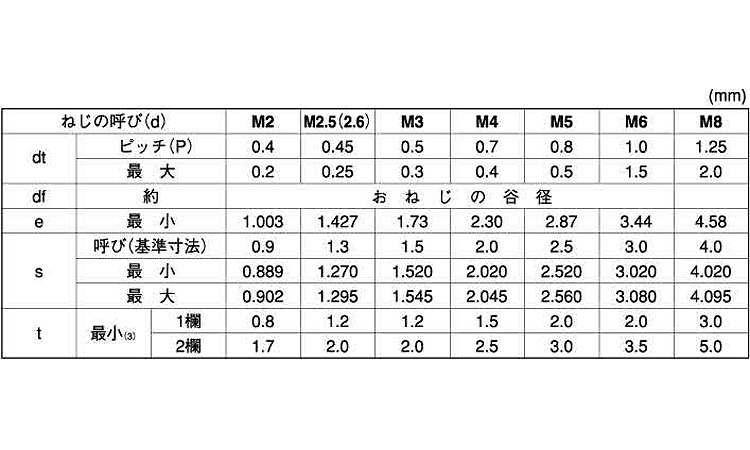

| ねじの呼び(d) | M2 | M2.5(2.6) | M3 | M4 | M5 | M6 | M8 | ||
|---|---|---|---|---|---|---|---|---|---|
| dt | ピッチ(P) | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1.0 | 1.25 | |
| 最大 | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 1.5 | 2.0 | ||
| df | 約 | おねじの谷径 | |||||||
| e | 最小 | 1.003 | 1.427 | 1.73 | 2.30 | 2.87 | 3.44 | 4.58 | |
| s | 呼び(基準寸法) | 0.9 | 1.3 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | |
| 最小 | 0.889 | 1.270 | 1.520 | 2.020 | 2.520 | 3.020 | 4.020 | ||
| 最大 | 0.902 | 1.295 | 1.545 | 2.045 | 2.560 | 3.080 | 4.095 | ||
| t | 最小(3) | 1欄 | 0.8 | 1.2 | 1.2 | 1.5 | 2.0 | 2.0 | 3.0 |
| 2欄 | 1.7 | 2.0 | 2.0 | 2.5 | 3.0 | 3.5 | 5.0 | ||
ホーローセット（ＡＳＫ（旭精密（トガリ先は、ASK（旭精密）製のトガリ先六角穴付き止めねじです。ホーローセットは「止めねじ」「イモネジ」「虫ネジ」などとも呼ばれ、一般的なボルトのような突出した頭部を持ちません。本体の六角穴に六角棒レンチを差し込んで締め込み、ねじ先を相手部材へ押し付けて軸や部品を固定します。
本商品は先端が尖ったトガリ先です。尖った先端を相手材へ食い込ませることで、軸や部品の位置を固定します。相手材に先端の跡が付くため、傷を避けたい箇所や位置を頻繁に変更する箇所では、平先など別の先端形状も検討します。
ラインナップはM2×4、M2×5、M2.6×3、M4×12、M5×16の実質5サイズです。材質は鉄、表面処理は生地です。
ホーローセットは頭部を持たず、ねじ本体を部品内部へ締め込んで使用する形状です。初心者向けに簡単に説明すると、「頭のないねじを部品の中へ締め込み、尖った先端を相手材へ食い込ませて固定するASK（旭精密）製の止めねじ」です。
クボミ先は先端中央がくぼんだ形状で、一般的な固定用途に使用します。トガリ先は尖った先端を相手材へ食い込ませて固定したい場合に使用します。
平先は先端が平らで、相手材への傷を避けたい箇所や再調整する箇所を面で押さえる場合に使用します。トガリ先は尖った先端を相手材へ食い込ませます。
棒先は先端の棒状部分を穴や溝へ差し込み、位置決めや回り止めに使用します。トガリ先は尖った先端を相手材へ直接食い込ませて固定します。
キャップボルトは円筒形の頭部を持ち、頭部で部材同士を締結します。ホーローセットは突出した頭部を持たず、ねじ先を相手部材へ押し付けて固定します。
頭部のない六角穴付き止めねじです。ねじを部品内部へ収めて固定したい箇所に使用します。
M2、M2.6、M4、M5があります。相手側のめねじに合う呼び径、ピッチ、必要な長さを確認してください。
尖ったトガリ先です。相手材へ先端を食い込ませて固定したい場合に選びます。
本商品の材質は鉄です。使用する部品や締結条件との適合を確認して選びます。
本商品の表面処理は生地です。既存部品との仕様統一や表面処理指定がある場合は、必要条件を確認してください。
呼び径、ピッチ、長さに加え、トガリ先による食い込みが相手材や固定方法に適しているかを確認してください。
軸や部品の固定・位置決めで、尖った先端を相手材へ食い込ませて固定したい箇所に向いています。固定位置を明確にしたい場合に使用します。
相手材への傷を避けたい箇所、固定位置を頻繁に変更する箇所、平らな面で押さえたい箇所、穴や溝へ棒状部分を差し込んで位置決めしたい箇所には向きません。
JIS B 1177「六角穴付き止めねじ」では、ねじ先の形状として「平先」「とがり先」「棒先」「くぼみ先」が規定されています。

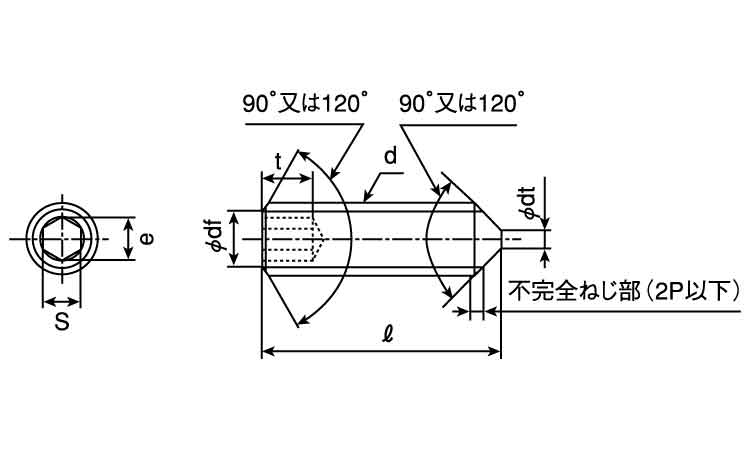

とがり先は、ねじ先端が円すい状に尖った形状の六角穴付き止めねじです。JIS B 1177では、とがり先の形状・寸法が規定されており、対応する国際規格はISO 4027「Hexagon socket set screws with cone point」です。
規格指定がある場合は、呼び径、ピッチ、長さ、六角穴寸法、とがり先の形状・寸法に加え、材質や表面処理など、個別の商品仕様が要求条件に適合するか確認してください。
A1. ASK（旭精密）製の頭部のない六角穴付き止めねじで、尖った先端を相手部材へ食い込ませて固定する製品です。
A2. 「止めねじ」「イモネジ」「虫ネジ」などと呼ばれる場合があります。
A3. 尖った先端を相手材へ食い込ませ、軸や部品の位置を固定したい場合に使用します。
A4. M2×4、M2×5、M2.6×3、M4×12、M5×16の実質5サイズです。
A5. 材質は鉄、表面処理は生地です。
A6. クボミ先は一般的な固定用途に使用します。トガリ先は尖った先端を相手材へ食い込ませて固定する形状です。
A7. 平先は平らな先端で相手材を面で押さえます。トガリ先は尖った先端を相手材へ食い込ませて固定します。
A8. 棒先は穴や溝へ棒状部分を差し込んで位置決めします。トガリ先は相手材へ先端を食い込ませて固定します。
A9. 呼び径、ピッチ、長さ、六角穴寸法に加え、トガリ先による食い込みが相手材や固定方法に適しているかを確認してください。
ホーローセット（ＡＳＫ（旭精密（トガリ先は、ASK（旭精密）製の頭部のない六角穴付き止めねじで、尖った先端を相手部材へ食い込ませて軸や部品を固定するホーローセットです。
ホーローセット（ＡＳＫ（旭精密（トガリ先
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の １本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
ホーローセット（ＡＳＫ（旭精密（トガリ先
A000502S0020004000 |
鉄 | 生地 | 2 X 4(P=0.4 |
|
品薄 | あり | 2,000 | 15.43円 14.03円 | |
|
ホーローセット（ＡＳＫ（旭精密（トガリ先
A000502S0020005000 |
鉄 | 生地 | 2 X 5(P=0.4 |
|
あり | あり | 2,000 | 15.42円 14.02円 | |
|
ホーローセット（ＡＳＫ（旭精密（トガリ先
A000502S0026003000 |
鉄 | 生地 | 2.6 X 3(P=0.45 |
|
要確認 | あり | 2,000 | 14.12円 12.84円 | |
|
ホーローセット（ＡＳＫ（旭精密（トガリ先
A000502S0040012000 |
鉄 | 生地 | 4 X 12(P=0.7 |
|
品薄 | あり | 1,500 | 7.96円 7.24円 | |
|
ホーローセット（ＡＳＫ（旭精密（トガリ先
A000502S0050016000 |
鉄 | 生地 | 5 X 16(P=0.8 |
|
品薄 | あり | 600 | 10.54円 9.59円 |
