ＨＳ（くぼみ先ー極細目は、「止めねじ」「イモネジ」「虫ネジ」などとも呼ばれるホーローセットの一種で、頭部のない六角穴付き止めねじです。六角棒レンチで本体の六角穴を回し、ねじ先を相手部材へ押し付けることで、軸や部品の固定・位置決めを行います。HSはホーローセットの略称です。

先端は中央がくぼんだクボミ先です。クボミ先はホーローセットで一般的に使われる先端形状で、軸や部品などの一般的な固定用途に使用します。

本商品のねじ部は極細目です。細目ねじは並目よりねじ山の間隔が細かいねじで、極細目はさらに細かなピッチを使用するねじです。並目や異なるピッチのめねじとは組み合わせられないため、交換・選定時には呼び径だけでなくピッチの一致を必ず確認してください。

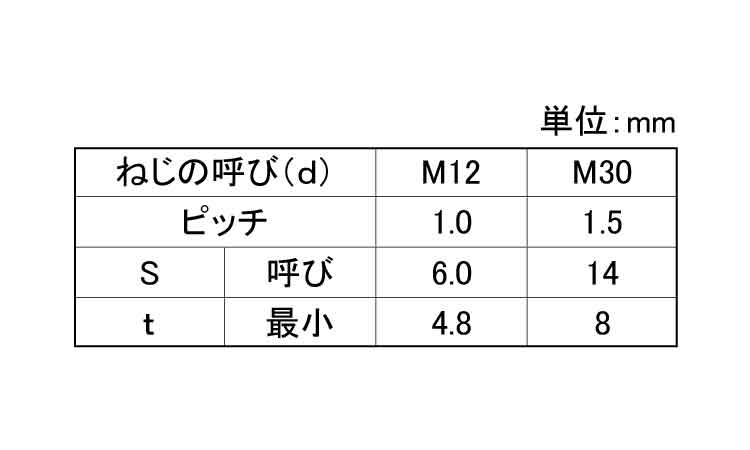

ラインナップはM12とM30で、M12は10、15、20、30、40、50mm、M30は25、30mmを展開し、実質8サイズです。材質は鉄、表面処理は生地です。

頭部がないため、なべ小ねじや六角ボルトのように頭部で部材を挟んで締結するのではなく、ねじ自体を部品内部へ締め込み、先端を相手部材へ押し付けて固定します。

初心者向けに簡単に説明すると、「頭のないねじを部品の中へ締め込み、くぼんだ先端を相手に押し付けて固定する極細目タイプの止めねじ」です。

本商品はM12、M30のメートルねじを使用した、クボミ先・極細目タイプの六角穴付き止めねじです。メートルねじや六角穴付き止めねじにはJIS・ISOによる寸法体系があります。

JIS B 1177「六角穴付き止めねじ」では、ねじ先の形状として「平先」「とがり先」「棒先」「くぼみ先」が規定されています。

くぼみ先は、ねじ先端の中央部がくぼんだ形状の六角穴付き止めねじです。JIS B 1177では、くぼみ先の形状・寸法が規定されており、対応する国際規格はISO 4029「Hexagon socket set screws with cup point」です。

規格指定がある場合は、呼び径、ピッチ、長さ、六角穴寸法、くぼみ先の形状・寸法に加え、材質や表面処理など、商品の個別仕様が要求条件に適合するか確認してください。

ＨＳ（くぼみ先ー極細目は、頭部のない六角穴付き止めねじで、くぼんだ先端を相手部材へ押し付けて固定する極細目タイプのホーローセットです。
