サムスクリュー(丸(黒(半ねじ
サイズ:M3×25~M8×80(実質55サイズ)
材質:鉄、ステンレス
表面処理:生地、ユニクロ(銀)、クロメート(黄土)、三価ホワイト(銀)、三価ブラック(黒)
カバーやパネル、治具、調整部など、工具を使わず手作業で固定・取り外しを繰り返したい箇所に使用できます。

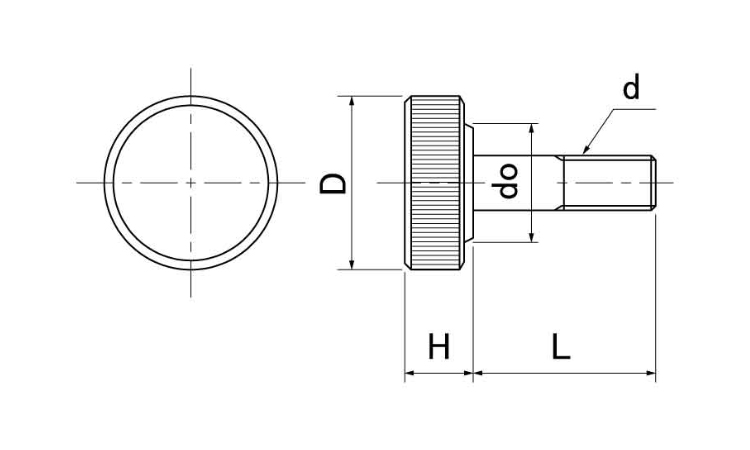

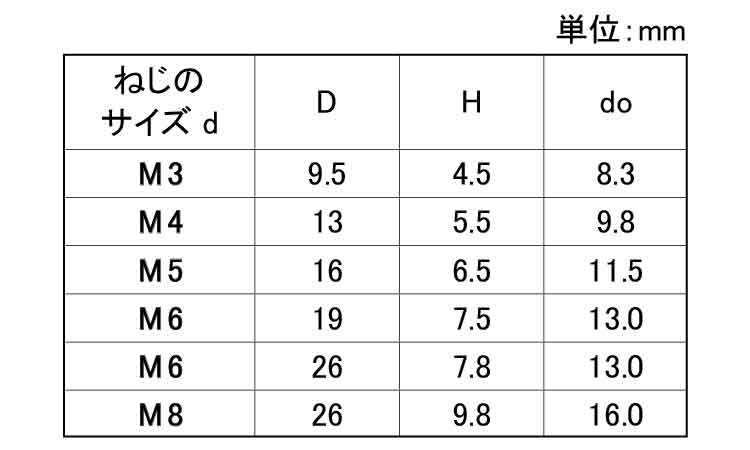

| ねじの サイズ d | D | H | do |
|---|---|---|---|
| M3 | 9.5 | 4.5 | 8.3 |
| M4 | 13 | 5.5 | 9.8 |
| M5 | 16 | 6.5 | 11.5 |
| M6 | 19 | 7.5 | 13.0 |
| M6 | 26 | 7.8 | 13.0 |
| M8 | 26 | 9.8 | 16.0 |

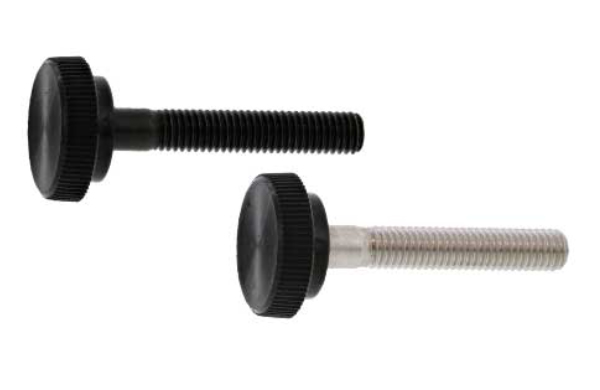

サムスクリュー(丸(黒(半ねじは、丸形の黒いつまみ部を持ち、ねじ部が半ねじ仕様になっているサムスクリューです。呼び径はM3、M4、M5、M6、M8を展開し、最小M3×25から最大M8×80まで実質55サイズがあります。ピッチはM3がP=0.5、M4がP=0.7、M5がP=0.8、M6がP=1.0、M8がP=1.25です。
サムスクリューとは、一般に頭部やつまみ部を指で回し、工具を使わず締め付けや取り外しを行うためのねじです。初心者向けに簡単に言えば、「手で回して固定できるねじ」です。工具を用意せずに操作できるため、カバーやパネルの着脱、治具の固定、位置調整など、固定と解除を繰り返す場所で使用されます。
本商品の特徴は半ねじ仕様であることです。半ねじとは、軸部全体ではなく一部にねじ山が設けられ、頭部側にねじ山のない軸部分を持つねじを指します。一般的な全ねじは軸部の広い範囲にねじ山がありますが、半ねじではねじのない軸部を部材の穴などに通して使用する構成があります。本商品は全ねじではないため、全長だけでなく、実際に必要となるねじ部長さも選定時の確認事項です。
材質は鉄とステンレスを展開しています。表面処理は、生地、ユニクロ(銀)、クロメート(黄土)、三価ホワイト(銀)、三価ブラック(黒)が確認できます。ただし、鉄の一部仕様ではすべての55サイズが揃うわけではなく、材質・表面処理・サイズの組み合わせには違いがあります。
選定では、呼び径、ピッチ、長さ、材質、表面処理に加え、半ねじであることが取り付け構造に適しているかを確認してください。また、丸形のつまみを手で操作するため、頭部周辺に指を掛けて回せる空間が必要です。
一般的な工具締めの小ねじや六角ボルトとの大きな違いは、サムスクリューが手による操作を目的としている点です。ドライバーやレンチを用意せずに固定と解除を行いたい箇所で使い分けられます。
また、本商品は半ねじ仕様です。全ねじが軸部の広い範囲にねじ山を持つのに対し、半ねじは頭部側にねじ山のない軸部を持ちます。そのため、全ねじと半ねじは全長が同じでもねじ山の範囲が異なります。ねじ部長さが選定条件になる場合は、この違いを確認することが重要です。
丸形の黒いつまみ部を持つタイプです。手で直接操作するため、周囲に指を掛けて回せるスペースがあるか、周辺部品と干渉しないかを確認してください。
M3・P=0.5、M4・P=0.7、M5・P=0.8、M6・P=1.0、M8・P=1.25から相手側のめねじに合わせて選択します。本商品は半ねじ仕様のため、呼び径・ピッチ・全長だけでなく、必要なねじ部長さも確認してください。
鉄、ステンレスから選択できます。必要な呼び径と長さで実際に展開されている材質を確認してください。
生地、ユニクロ(銀)、クロメート(黄土)、三価ホワイト(銀)、三価ブラック(黒)があります。材質やサイズによって選択できる組み合わせが異なります。
着脱頻度、相手側のねじ寸法、必要な全長とねじ部長さ、頭部の操作スペース、材質・表面処理の指定を確認して選定してください。
工具を使わずに着脱したいカバーやパネル、繰り返し固定・解除する治具、手作業で位置を変更する調整部などに向いています。また、半ねじのねじ山がない軸部を利用する取り付け構造で、仕様が適合する場合に選択できます。
軸部全体にねじ山が必要な用途には向きません。また、頭部周辺が狭く手で操作できない場所、M3・M4・M5・M6・M8以外の呼び径を必要とする箇所、相手側のピッチが適合しない箇所には使用できません。所定の締め付け条件を工具で管理する必要がある場合も、使用条件への適合確認が必要です。
本商品では、M3・P=0.5、M4・P=0.7、M5・P=0.8、M6・P=1.0、M8・P=1.25のメートルねじが展開されています。これらの呼び径とピッチは、一般的なメートルねじのJIS・ISO寸法体系と関係するものです。
一方、商品固有のJIS規格番号やISO規格番号は確認できないため、特定のJIS規格またはISO規格への完全準拠を断定することはできません。特に本商品は手で操作する丸形のつまみ部と半ねじ仕様を持つため、規格適合が必要な設計では、呼び径やピッチだけでなく、頭部形状、全長、ねじ部長さなど要求される寸法を個別に確認してください。
A1. 丸形の黒いつまみ部を手で回して固定・解除する、半ねじ仕様のサムスクリューです。
A2. M3、M4、M5、M6、M8の5種類があります。
A3. M3はP=0.5、M4はP=0.7、M5はP=0.8、M6はP=1.0、M8はP=1.25です。
A4. 最小はM3×25、最大はM8×80で、呼び径と長さの組み合わせは実質55サイズです。
A5. 25、28、30、32、35、40、45、50、55、60、65、70、75、80mmの14サイズです。
A6. 30、35、40、45、50、55、60、65、70、75、80mmの11サイズです。
A7. 30、35、40、45、50、55、60、65、70、75、80mmの11サイズです。
A8. 35、40、45、50、55、60、65、70、75、80mmの10サイズです。
A9. 40、45、50、55、60、65、70、75、80mmの9サイズです。
A10. 一般に、軸部の一部にねじ山があり、頭部側にねじ山のない軸部分を持つねじを半ねじと呼びます。
A11. 全ねじは軸部の広い範囲にねじ山があるのに対し、半ねじは一部にねじ山のない軸部があります。本商品は半ねじ仕様です。
A12. 鉄とステンレスがあります。
A13. 生地、ユニクロ(銀)、クロメート(黄土)、三価ホワイト(銀)、三価ブラック(黒)が確認できます。
A14. ステンレスでは生地が確認できます。
A15. いいえ。ステンレス生地は55サイズありますが、鉄の各表面処理では52サイズが確認でき、展開に違いがあります。
A16. 頭部を手で操作できるため、工具を用意せずに固定や解除を行いたい箇所や、繰り返し着脱する箇所で利用しやすいためです。
A17. 呼び径、ピッチ、全長だけでなく、ねじ山のある部分の長さが取り付け条件に合うかを確認することが重要です。
A18. 呼び径、ピッチ、全長、ねじ部長さ、材質、表面処理、相手側のめねじとの適合、頭部を手で操作できるスペースを確認してください。
サムスクリュー(丸(黒(半ねじは、丸形の黒いつまみ部を手で操作する半ねじタイプのサムスクリューで、M3・M4・M5・M6・M8を展開しています。
サムスクリュー(丸(黒(半ねじ
| 商品名 商品コード |
材質 | 表面処理 |
サイズ 径+長さ(ℓ) |
バラ売り |
在庫
在庫とは小箱もしくはバラ1本はある状態です。更新日時を参照してください。
|
代替品
代替品とは
「代替品」の「あり」をクリックすると、「代替品一覧」へ移動します。
|
小箱入数
|
小箱単価
小箱でお買い上げの際の 1本あたりの価格です。 税込/税抜
|
カートに入れる
カートとは「カートに入れる」ボタンをクリックすると数量入力画面が表示されます。バラ・小箱・大箱の単位も確認できます。
|
|---|---|---|---|---|---|---|---|---|---|
|
サムスクリュー(丸(黒(半ねじ
A00042500030025000 |
鉄 | 生地 | 3X25(ハン(P=0.5 | 要確認 | あり | 250 | 113円 103円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030025001 |
鉄 | ユニクロ(銀) | 3X25(ハン(P=0.5 | 要確認 | あり | 250 | 116円 106円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030025003 |
鉄 | 三価ホワイト(銀) | 3X25(ハン(P=0.5 | 要確認 | あり | 250 | 118円 108円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030025004 |
鉄 | 三価ブラック(黒) | 3X25(ハン(P=0.5 | 要確認 | あり | 250 | 122円 111円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030028000 |
鉄 | 生地 | 3X28(ハン(P=0.5 | 要確認 | なし | 250 | 116円 106円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030028001 |
鉄 | ユニクロ(銀) | 3X28(ハン(P=0.5 | 要確認 | なし | 250 | 118円 108円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030028003 |
鉄 | 三価ホワイト(銀) | 3X28(ハン(P=0.5 | 要確認 | なし | 250 | 122円 111円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030028004 |
鉄 | 三価ブラック(黒) | 3X28(ハン(P=0.5 | 要確認 | なし | 250 | 124円 113円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030030000 |
鉄 | 生地 | 3X30(ハン(P=0.5 | 要確認 | あり | 250 | 116円 106円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030030001 |
鉄 | ユニクロ(銀) | 3X30(ハン(P=0.5 | 要確認 | あり | 250 | 118円 108円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030030003 |
鉄 | 三価ホワイト(銀) | 3X30(ハン(P=0.5 | 要確認 | あり | 250 | 122円 111円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030030004 |
鉄 | 三価ブラック(黒) | 3X30(ハン(P=0.5 | 要確認 | あり | 250 | 124円 113円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030035000 |
鉄 | 生地 | 3X35(ハン(P=0.5 | 要確認 | あり | 200 | 117円 107円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030035001 |
鉄 | ユニクロ(銀) | 3X35(ハン(P=0.5 | 要確認 | あり | 200 | 121円 110円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030035003 |
鉄 | 三価ホワイト(銀) | 3X35(ハン(P=0.5 | 要確認 | あり | 200 | 123円 112円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030035004 |
鉄 | 三価ブラック(黒) | 3X35(ハン(P=0.5 | 要確認 | あり | 200 | 125円 114円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030040001 |
鉄 | ユニクロ(銀) | 3X40(ハン(P=0.5 | 要確認 | あり | 200 | 123円 112円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030040003 |
鉄 | 三価ホワイト(銀) | 3X40(ハン(P=0.5 | 要確認 | あり | 200 | 125円 114円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030040004 |
鉄 | 三価ブラック(黒) | 3X40(ハン(P=0.5 | 要確認 | あり | 200 | 127円 116円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030045000 |
鉄 | 生地 | 3X45(ハン(P=0.5 | 要確認 | あり | 200 | 123円 112円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030045001 |
鉄 | ユニクロ(銀) | 3X45(ハン(P=0.5 | 要確認 | あり | 200 | 127円 116円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030045003 |
鉄 | 三価ホワイト(銀) | 3X45(ハン(P=0.5 | 要確認 | あり | 200 | 129円 118円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030045004 |
鉄 | 三価ブラック(黒) | 3X45(ハン(P=0.5 | 要確認 | あり | 200 | 132円 120円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030050000 |
鉄 | 生地 | 3X50(ハン(P=0.5 | 要確認 | あり | 200 | 127円 116円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030050001 |
鉄 | ユニクロ(銀) | 3X50(ハン(P=0.5 | 要確認 | あり | 200 | 130円 119円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030050003 |
鉄 | 三価ホワイト(銀) | 3X50(ハン(P=0.5 | 要確認 | あり | 200 | 133円 121円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030050004 |
鉄 | 三価ブラック(黒) | 3X50(ハン(P=0.5 | 要確認 | あり | 200 | 136円 124円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030055000 |
鉄 | 生地 | 3X55(ハン(P=0.5 | 要確認 | なし | 150 | 144円 131円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030055001 |
鉄 | ユニクロ(銀) | 3X55(ハン(P=0.5 | 要確認 | なし | 150 | 147円 134円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030055003 |
鉄 | 三価ホワイト(銀) | 3X55(ハン(P=0.5 | 要確認 | なし | 150 | 150円 137円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030055004 |
鉄 | 三価ブラック(黒) | 3X55(ハン(P=0.5 | 要確認 | なし | 150 | 154円 140円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030060000 |
鉄 | 生地 | 3X60(ハン(P=0.5 | 要確認 | なし | 150 | 156円 142円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030060001 |
鉄 | ユニクロ(銀) | 3X60(ハン(P=0.5 | 要確認 | なし | 150 | 161円 147円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030060003 |
鉄 | 三価ホワイト(銀) | 3X60(ハン(P=0.5 | 要確認 | なし | 150 | 165円 150円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030060004 |
鉄 | 三価ブラック(黒) | 3X60(ハン(P=0.5 | 要確認 | なし | 150 | 167円 152円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030065000 |
鉄 | 生地 | 3X65(ハン(P=0.5 | 要確認 | なし | 150 | 167円 152円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030065001 |
鉄 | ユニクロ(銀) | 3X65(ハン(P=0.5 | 要確認 | なし | 150 | 171円 156円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030065003 |
鉄 | 三価ホワイト(銀) | 3X65(ハン(P=0.5 | 要確認 | なし | 150 | 176円 160円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030065004 |
鉄 | 三価ブラック(黒) | 3X65(ハン(P=0.5 | 要確認 | なし | 150 | 178円 162円 | ||
|
サムスクリュー(丸(黒(半ねじ
A00042500030070000 |
鉄 | 生地 | 3X70(ハン(P=0.5 | 要確認 | なし | 150 | 172円 157円 |
