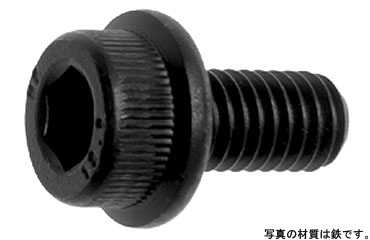

フランジソケット（富信製・並目）は、六角穴を設けた頭部の下に、広いフランジ状の座面を備えたボルトです。初心者向けに簡単に説明すると、「六角レンチで締める、つば付きのボルト」です。頭部の六角穴へ六角棒レンチを差し込んで回すため、頭部外周へスパナを掛ける必要がありません。

このねじを使う理由は、六角穴による締付方法と、フランジによる広い座面を一つの部品で得られるためです。フランジ部が相手部材へ接することで、通常の六角穴付きボルトより広い面で部材を押さえられます。機械部品、装置、設備、カバー、ブラケット、治具など、締結部の座面を広く取りたい場所で検討される形状です。

商品固有情報として、データでは富信製の並目、材質は鉄とステンレスです。サイズはM3×5からM6×35までで、材質や表面処理による重複を除くと実質29サイズあります。登録されている呼び径はM3、M4、M5、M6で、サイズ表記のピッチはM3がP=0.5、M4がP=0.7、M5がP=0.8、M6がP=1.0です。

表面処理は、生地、三価ホワイト、BK、GB、Sコート、三価ブラック、ユニクロ、ニッケルの8種類がデータに登録されています。本ページの表面処理欄では、指定に従い、このうち7種類をピックアップしています。材質、サイズ、表面処理の組み合わせは一律ではないため、希望する仕様が登録されているか確認が必要です。

一般に全ねじは、頭部付近から先端側まで広い範囲にねじ山を持ち、締付位置を調整しやすい構造です。ただし、本商品のデータには、すべてのサイズが全ねじであることを示す明確な情報がありません。また、一部の商品コメントには「ネジ部確認の場合は問い合わせください」と記載されています。そのため、本商品全体を一律に全ねじとは断定できません。必要なねじ部長さが決まっている場合は、対象サイズごとに確認してください。

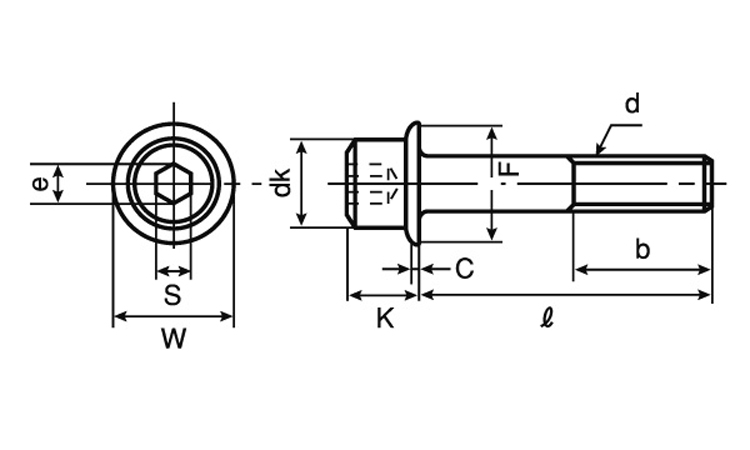

選定時は、呼び径、長さ、並目ピッチ、材質、表面処理に加え、フランジ外径、頭部高さ、六角穴寸法、ねじ部長さを確認します。フランジが相手部材へ正しく着座できることや、周辺部品と干渉しないことも確認してください。

フランジ付きの六角穴付きボルトには、JIS規格、ISO規格、メーカー独自規格などに基づいて製造される製品があります。ただし、本商品のデータには、具体的なJIS番号、ISO番号、強度区分、寸法許容差、規格適合表示が記載されていません。そのため、特定のJIS規格またはISO規格へ適合すると断定することはできません。

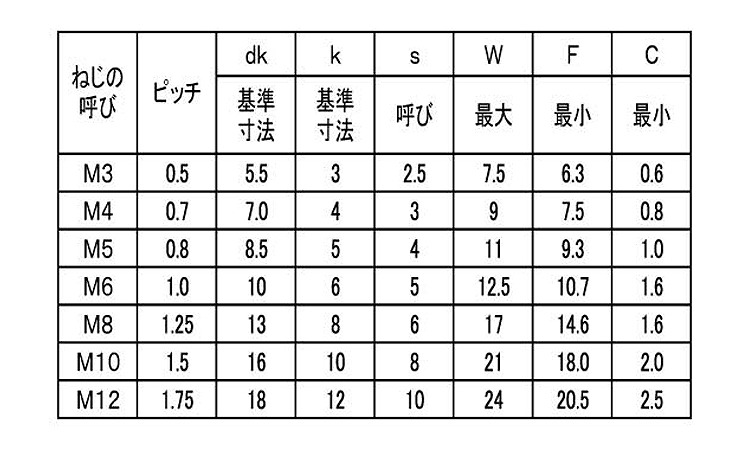

「並目」は、各呼び径で一般的に使用される標準的なピッチを表します。本商品のデータでは、M3がP=0.5、M4がP=0.7、M5がP=0.8、M6がP=1.0と表記されています。フランジ外径、頭部高さ、六角穴寸法、強度区分、規格適合などの指定がある場合は、富信の製品図面や仕様書で確認してください。
