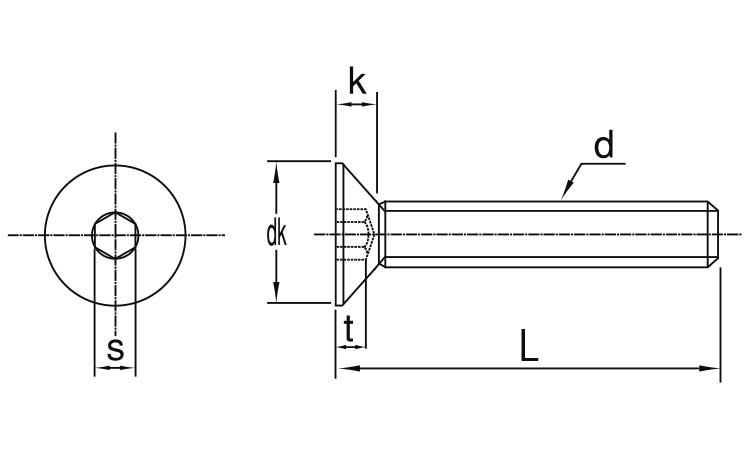

皿キャップボルトは、円すい状の皿頭に六角穴を設けたボルトです。相手部材に頭部形状と合う皿穴を加工して取り付けることで、ねじ頭を部材表面とほぼ同じ高さに収められます。初心者向けに簡単に説明すると、「六角レンチで締める、頭が平らに収まるボルト」です。

このねじを使う主な理由は、締結後の頭部の突出を抑えられることです。ねじ頭が機械部品の移動、部材同士の重なり、カバーの取り付け、作業者の手や物品の通過を妨げる箇所で使われます。六角穴へ六角棒レンチを差し込んで回すため、頭部の外周へスパナを掛ける構造ではありません。

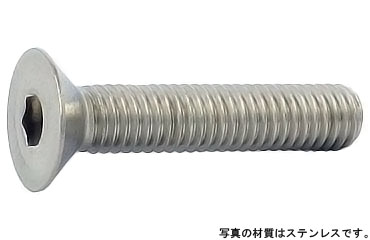

本商品の商品固有情報として、データでは興津螺旋製の並目、材質はステンレス、サイズはM3×5からM8×50までの実質53サイズです。表面処理は生地とBK（黒）の2種類が登録されています。呼び径はM3、M4、M5、M6、M8です。

一般に、全ねじは頭部の下から軸の広い範囲にねじ山が設けられた構造で、締付位置を調整しやすい特徴があります。ただし、本商品ではM8×50に「8×50×28」と記載された登録があり、ねじ部長さを表す表記と考えられるものの、その意味をデータだけで断定することはできません。そのため、本商品全体を一律に全ねじとは記載せず、必要なねじ部長さは商品ごとに確認してください。

選定時は、呼び径、長さ、ピッチだけでなく、皿穴の径、深さ、角度、六角穴に合う工具、ねじ部長さを確認します。皿穴が浅いと頭部が突出し、深すぎると頭部が必要以上に沈み込みます。また、同じ呼び径と長さでも、希望する表面処理が登録されているか確認する必要があります。

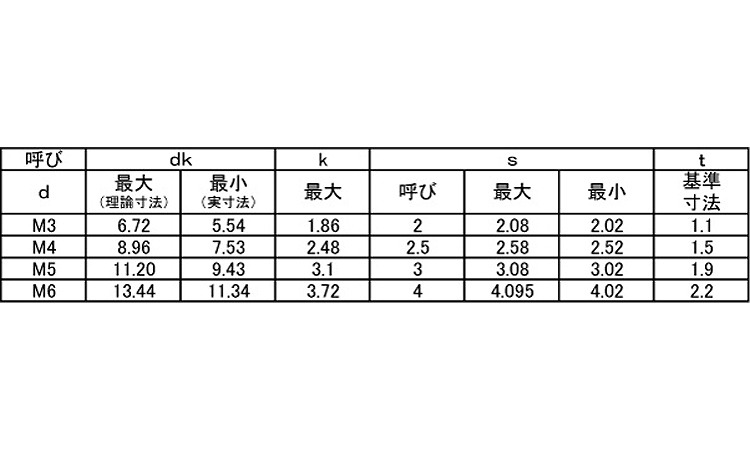

六角穴付き皿ボルトには、JIS規格やISO規格で頭部形状、寸法、六角穴、ねじなどが定められた製品があります。本商品のデータ内の商品コメントには「六角穴付き皿ボルト-JIS B 1194-」との記載があります。

ただし、データには規格への適合範囲、規格の版、寸法許容差、強度区分などの詳細情報がありません。そのため、すべての登録サイズが特定規格へ完全に適合するとまでは断定できません。規格適合が必要な場合は、メーカーの仕様書、図面、検査資料などで確認してください。

「並目」とは、一般に各呼び径で標準的に使われるピッチのねじです。データでは、M3がP=0.5、M4がP=0.7、M5がP=0.8、M6がP=1.0、M8がP=1.25として登録されています。
