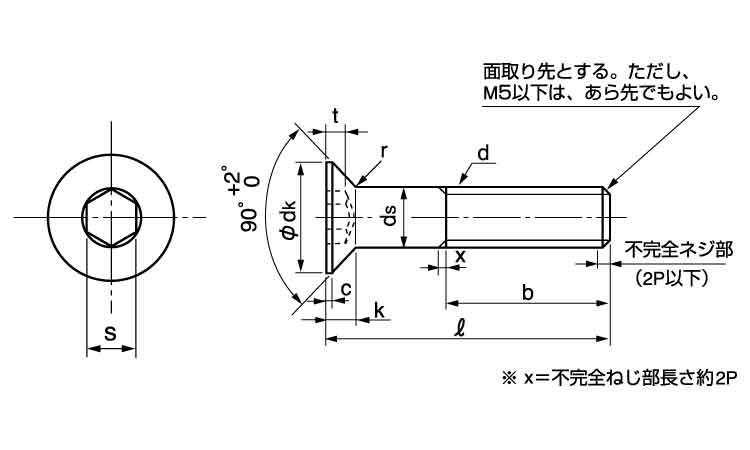

皿キャップボルト（日産ネジ製・並目）は、上面が平らで座面側が円すい状になった皿頭に、六角レンチを差し込む六角穴を設けたボルトです。データにはM5、M6、M8、M10、M12、M16の6呼び径が登録され、呼び径と長さの組み合わせは実質11サイズです。材質はステンレス、表面処理は生地のみが掲載されています。

このねじを使う主な理由は、部材側に加工した皿穴へ頭部を収め、締結後の頭部の出っ張りを抑えられるためです。締結面の上を別の部品が通る場所や、頭部と周辺部品の接触を避けたい構造に用いられます。締め付けは頭部の六角穴へ六角レンチを差し込んで行うため、頭部外周へスパナを掛けるための空間を必要としません。

初心者向けに簡単に説明すると、皿キャップボルトは「皿穴の中へ頭を沈められる、六角レンチ用のボルト」です。頭部を締結面と同じ高さに近づけるには、頭部の径、角度、高さに合った皿穴加工が必要です。皿穴が浅いと頭部が突出し、深すぎると必要以上に沈み込むため、図面寸法との照合が欠かせません。

データの商品コメントでは、皿ねじの長さは頭部を含む全長で表すと案内されています。たとえばM8×70は、頭部上面から先端までの全長が70mmです。また、ねじ部を確認する場合は問い合わせが必要と記載されています。

一般に全ねじとは、頭部付近から先端までねじ山が設けられた仕様を指します。ただし、本データには全ねじ・半ねじの区分や各サイズのねじ部長さが明記されていません。そのため、本商品を一律に全ねじとは断定せず、ねじ山が必要な範囲や相手部材へのねじ込み量を確認して選定してください。

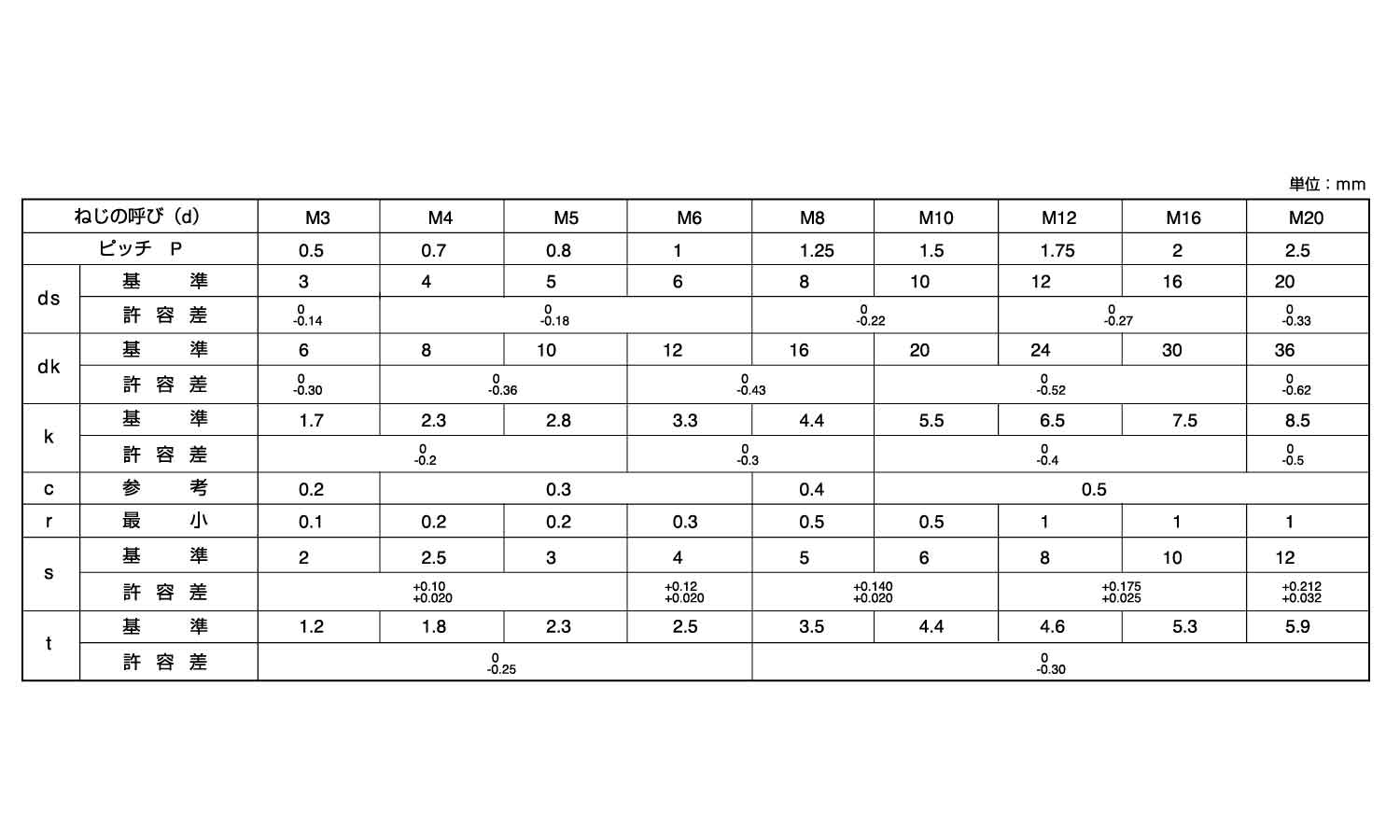

代表的な使用シーンは、機械部品、電気部品、装置カバー、パネル、治具などです。選定時には、呼び径、ピッチ、全長、ねじ部長さ、頭部寸法、六角穴寸法、皿穴寸法、材質、表面処理を確認します。

データの商品コメントには「六角穴付き皿ボルト-JIS B 1194-」と記載されています。そのため、本商品はデータ上、JIS B 1194に関連する六角穴付き皿ボルトとして登録されています。

ただし、規格番号が同じ製品でも、呼び径、頭部寸法、六角穴寸法、全長、ねじ部長さ、材質、表面処理などの確認が必要です。他メーカー品や既存品から置き換える場合は、名称だけで互換性を判断せず、図面または現物の各部寸法を照合してください。

JIS規格とISO規格は、六角穴付き皿ボルトの形状や寸法で関連する場合がありますが、すべての寸法や適用範囲が同一とは限りません。本データには具体的なISO規格番号やISO規格への適合情報は掲載されていません。そのため、ISO規格品との交換可否は推測せず、頭部径、頭部高さ、皿角度、六角穴寸法、ピッチ、ねじ部長さを確認する必要があります。
